合金钢铰接支座机械零部件三维设计

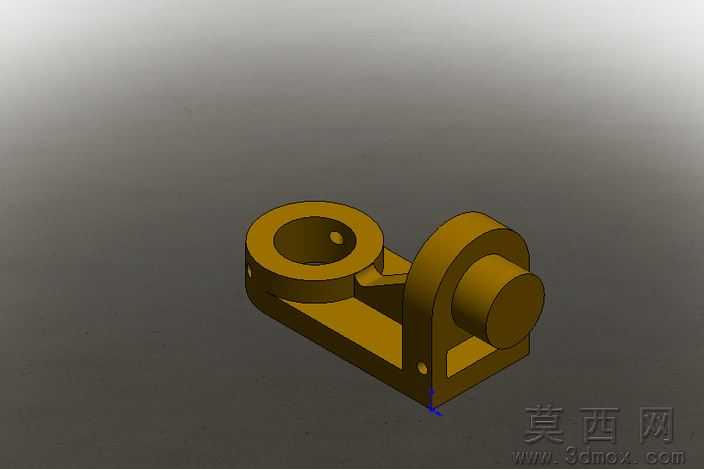

本模型为合金钢材质的铰接连接类机械部件，建模过程采用主流三维设计软件完成，整体建模逻辑遵循机械加工零件的设计规范，从基础草图绘制开始，先绘制底座的矩形轮廓草图，通过拉伸凸台命令生成底座的基体结构，底座上预留的安装小孔采用拉伸切除命令完成，保证孔位的同轴度与位置精度符合装配要求。模型左侧的环形铰接座部分，先绘制同心圆草图，拉伸生成环形筒体，在筒壁对应位置切除出定位小孔，同时在环形座与底座的衔接位置添加加强筋结构，通过筋特征命令生成三角形加强筋，提升部件整体的结构强度，避免受力时出现衔接处断裂的问题。模型右侧的轴座结构采用同轴心的圆柱拉伸生成，轴座与底座之间通过弧形过渡面衔接，减少应力集中的风险，轴座内部预留的轴孔与左侧环形座保持平行度公差要求，满足铰接转动的装配需求。材质设置阶段，为模型赋予合金钢材质，调整材质的金属粗糙度、反光度参数，还原合金钢零件经过机加工后的金属质感，渲染阶段采用柔和的环境光配合定向光源，突出零件的结构轮廓与边角细节，让各个特征的层次更加清晰。整个部件的结构设计兼顾了连接固定与铰接转动的双重功能，底座用于将部件固定在安装基准面上，左侧环形座可穿入铰接销轴实现与外部构件的转动连接，右侧轴座可配套安装转动轴或连接端盖，各部分的壁厚设计均匀，既保证了结构强度，又避免了不必要的材料浪费，符合机械零部件的轻量化设计思路。建模过程中对所有尖锐边角添加了小尺寸的倒角特征，还原真实机加工零件的工艺细节，避免模型出现锐利的直角边，同时也能消除实际生产中的应力集中点，提升零件的使用寿命。
