仿生前臂假肢内置传动执行结构

　　这套结构围绕前臂缺失患者的日常抓握需求展开，将仿生手掌、腕部连接座、前臂容纳腔和内部执行元件整合在同一装配空间内。外露部分采用接近人体前臂的流线轮廓，内腔则按照元件维护、走线和运动干涉三个约束进行分区，避免单纯追求外观而牺牲装配可行性。手掌段保留多根手指的铰接关系，指节外形按人手比例收束，掌心下方设置与前臂壳体对接的过渡区域，使腕部载荷能够传递到壳体侧壁，而不是集中在单一螺钉位置。

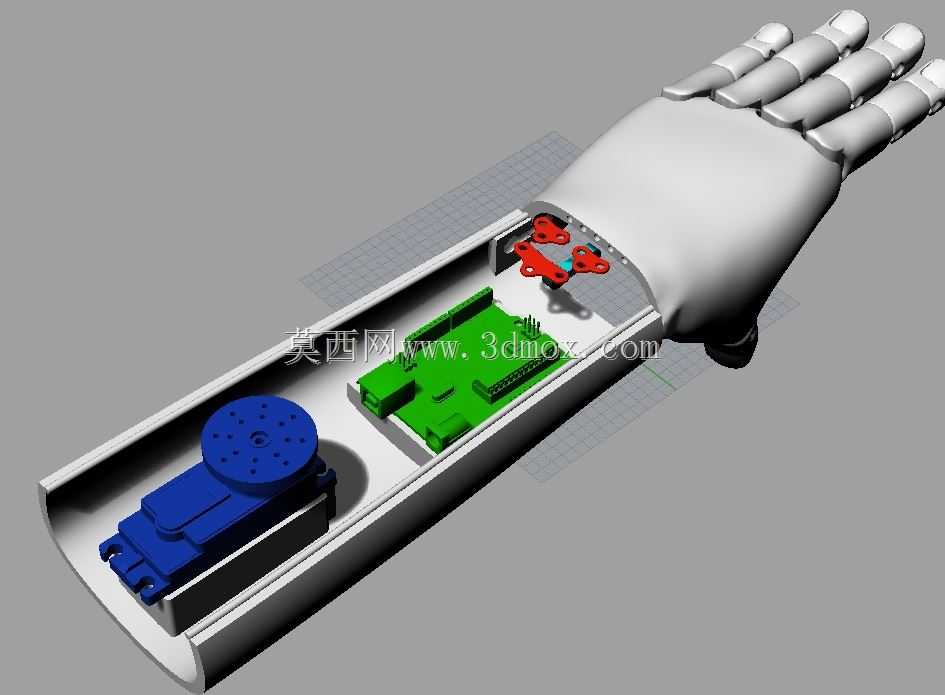

　　前臂壳体采用半开放长槽形式，上盖与底壳之间形成狭长安装腔。腔体内靠前位置布置红色腕部联动件，用于承接手掌姿态变化；中部绿色区域为控制板安装位，板卡四周预留固定孔和线束通道；后部蓝色部件为旋转执行组件，输出盘上均布孔位，可通过盘头螺钉或小支架与传动件连接。实际布置时，最重的执行元件靠近前臂后侧，能够降低腕部悬臂载荷，同时让患者佩戴时的重心更靠近残肢接受腔。

　　该结构可用于康复辅具样机开发、仿生机械手教学演示以及轻量抓取实验。手掌在完成弯曲动作时，指节之间需要保留均匀间隙，防止相邻曲面在握拳极限位置发生摩擦。腕部联动件的红色支架承担转向和拉索导向作用，孔位设计兼顾销轴穿过与紧固件沉头空间，装配后应检查支架在摆动范围内是否与壳体内壁接触。控制板区域不宜紧贴舵机外壳，需留出散热和减振间隙，线束沿壳体侧壁走向，并用压线片固定，避免手指反复动作时导线被拉扯。

　　外形边界方面，前臂壳体从腕部向肘部逐渐加宽，截面近似浅U形，侧壁高度既要覆盖内部元件，又不能过度增加手臂外侧厚度。底部安装面需要保持平直，便于舵机座、控制板支柱和隔板在同一基准上定位。舵机输出盘的中心高度应与腕部转轴尽量对齐，若两者高度差过大，连杆会在运动中产生附加侧向力，长期运行后容易出现孔位磨损。壳体前端与手掌连接处采用圆弧收口，可减少外观突变，也为密封圈或柔性装饰套留下安装空间。

　　设计思路上，该方案没有把所有机构塞进手掌，而是将驱动、控制和腕部传动放到前臂腔内，这样能释放手指内部空间，降低指节零件的微小化难度。对于教学或原型验证场景，这种布置还方便学生观察舵机输出、连杆摆动和控制板接线之间的关系。维护时拆开前臂上盖即可触及主要元件，掌指关节处若需要更换拉索或销轴，也不必整体破坏外壳。

　　安装边界需要重点关注三类干涉：其一是舵机输出盘在整周转动时与蓝色支座、壳体底面的间隙；其二是红色腕部支架在掌屈、背伸两个极限角度下与绿色控制板边缘的距离；其三是前臂内腔线束在开合盖板时是否被压在分型面上。控制板支柱高度应根据最高元件确定，过低会使电容、接插件触碰盖板，过高则浪费腔内有效高度。壳体侧壁转角处设置圆角过渡，既提高打印或注塑成型时的工艺性，也能减少应力集中。

　　在功能实现上，该结构服务于假手的抓握、释放和腕部姿态调整。手指外形提供拟人化接触面，内部铰接轴线决定各指节的弯曲顺序；前臂执行组件提供驱动力，控制板负责接收指令并协调动作；红色连接件则把驱动力传递到腕部或掌部机构。各模块之间通过螺钉、销轴和支架形成可拆连接，适合在样机阶段反复调整孔位、连杆长度和元件位置。若后续进入批量化设计，可在壳体内部增加加强筋、线束卡扣和密封槽，并根据残肢接受腔接口调整后端连接尺寸，使整套仿生前臂在强度、重量和佩戴舒适性之间取得平衡。
