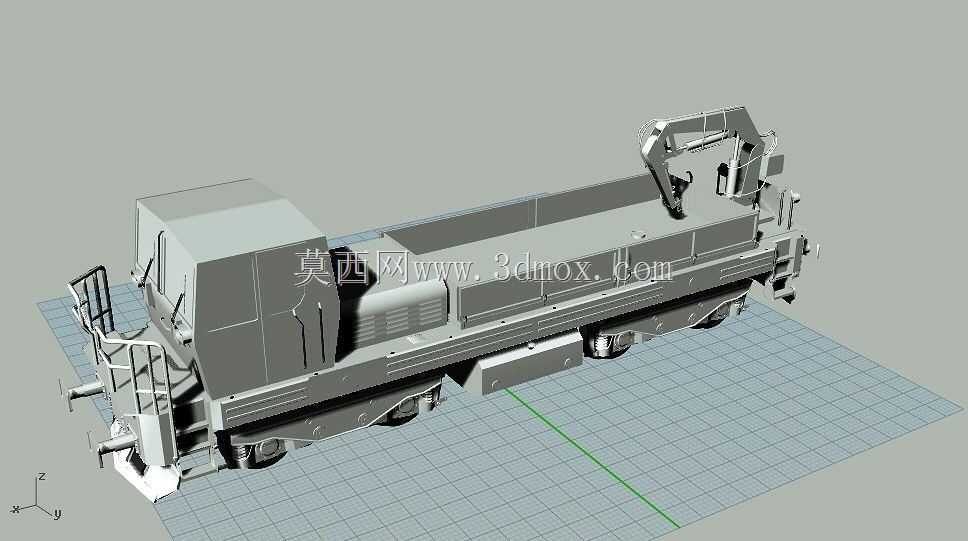

轨道工程作业车带折臂吊结构

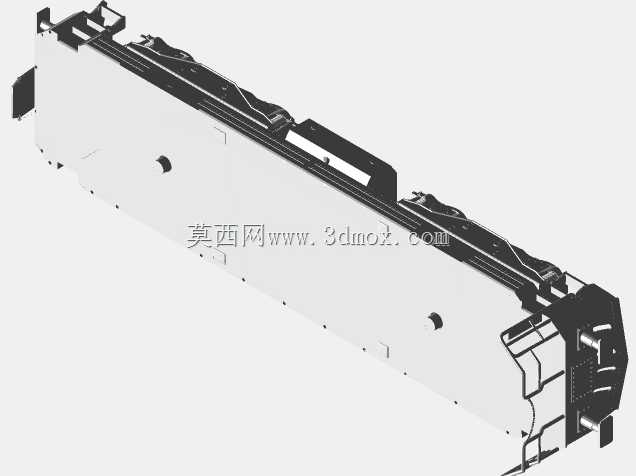

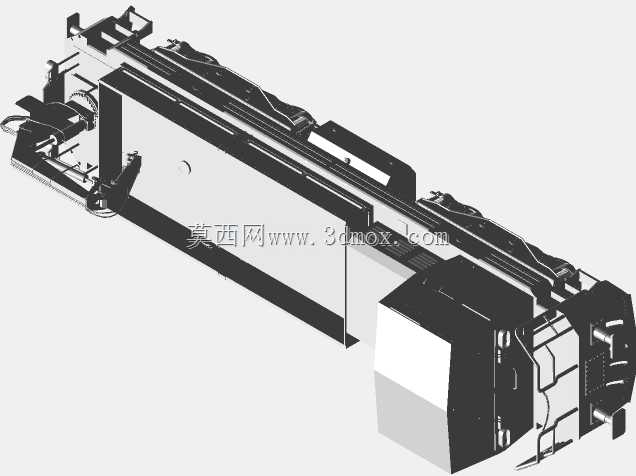

　　这套轨道作业装备的三维结构，围绕铁路线路日常巡检、轻型工机具转运和沿线小范围维护作业展开。整车走行部直接落在标准轨距轨道上，两端均布置车钩与连挂接口，可在作业区段自行低速走行，也可由牵引车辆连挂编入施工车队，适配厂区专用线、城市轨道交通车辆段以及干线铁路的慢行施工场景。车体中段留出贯通式载货平台，平台边缘设置可拆装护栏与系留点位，运输枕木、扣件、小型液压工具和线缆盘时，可通过绑扎带或快速压块固定载荷，避免车辆通过曲线或制动时物料窜动。平台靠近一端的位置安装折臂式起重机构，臂架折叠后收靠在车体侧上方，不超出车辆基本限界；展开后可覆盖车体两侧及相邻轨道区域，完成轨旁设备吊装、旧件回收和轻型构件对位。臂座与车架主梁采用螺栓加定位销连接，

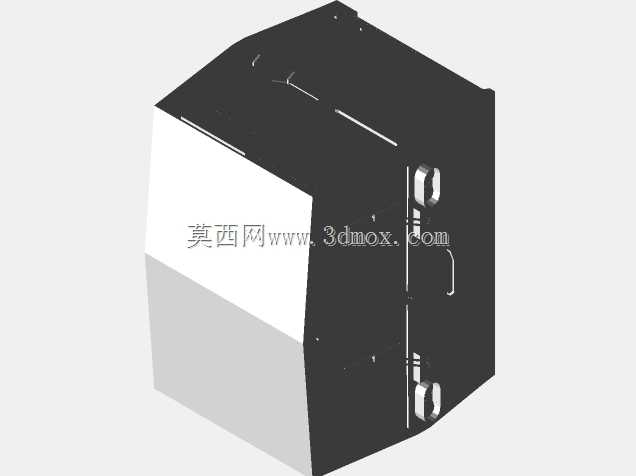

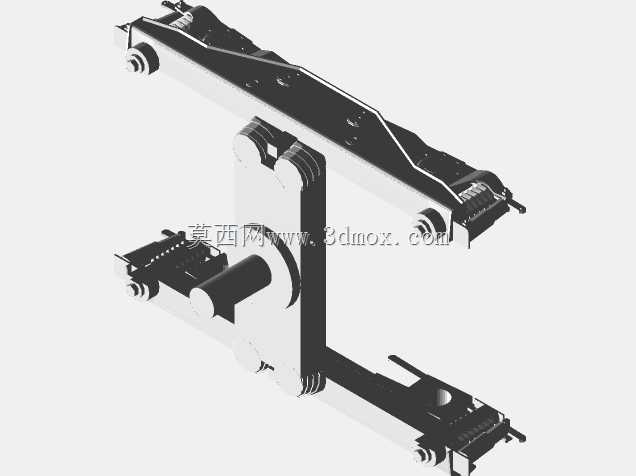

　　底座下方的车架区域额外布置加强筋板，把起吊弯矩分散到两侧纵梁，避免局部应力集中。操作室位于车辆端部，室内预留操纵台、座椅和电气柜安装空间，前窗与侧窗的视野覆盖走行方向和吊机作业范围，室外走台板采用花纹钢板，扶手、爬梯和端部登车梯均按检修人员频繁上下的使用习惯布置。车架下部除转向架外，还整合了制动管路、电缆走线槽和配重箱体，配重位置靠近吊机对侧，用于平衡小幅度侧伸起吊时的倾覆力矩。建模时先按轨道车辆限界确定整车宽度、高度和端部车钩中心线高度，再自下而上拆分转向架、车架、平台、司机室、吊臂、走台护栏和附属管路。轮对、轴箱、弹簧悬挂与基础制动装置保留装配关系，吊臂的各节铰接点、液压缸安装位和回转支承均单独建出，方便后续检查干涉、

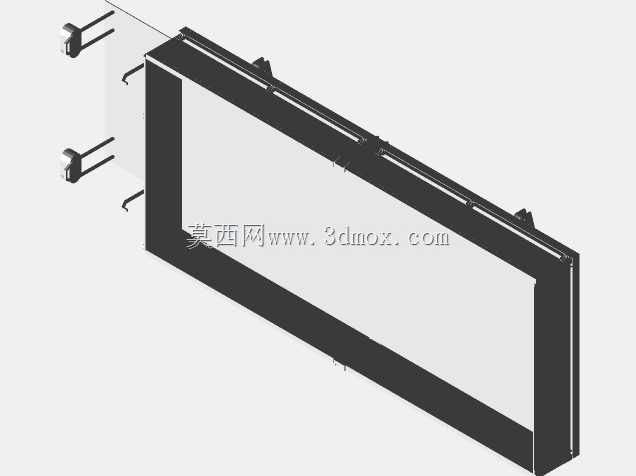

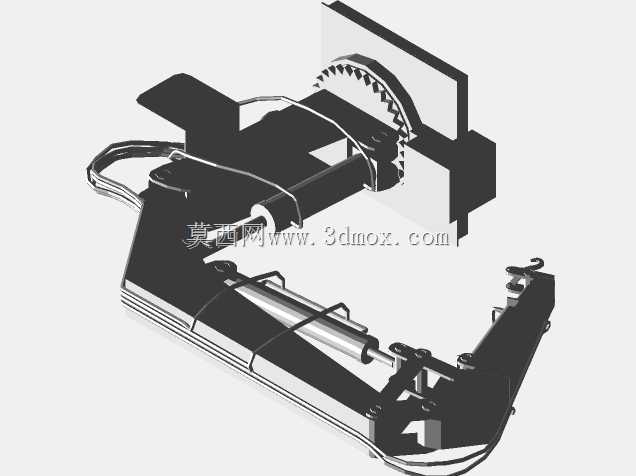

　　计算臂架运动包络，也可直接导出工程图用于制作HO比例仿真展品或教学演示件。车体蒙皮、检修门、散热格栅和扶手栏杆按实际折弯和焊接逻辑分件，既保证外观还原度，也便于在结构评审时判断检修开口是否足够、管线是否存在弯折死角。
