巴拿马型远洋散货船船体曲面造型

　　巴拿马型散货船的船体曲面建模，核心服务于干散货远洋运输场景，这类船型的设计边界严格匹配巴拿马运河船闸通行限制，是国际煤炭、矿石、粮食等大宗干散货跨洋航线的主力运载装备。整套曲面造型围绕船舶静水航行阻力优化、运河通航尺寸约束、货舱装载容积最大化三个核心目标展开，没有冗余的装饰性结构，所有型线控制点都服务于工程性能落地。

　　从外形尺寸边界来看，该船型总长控制在225.989m，船中区域最大型宽为32.239m，设计吃水深度13.580m，所有外轮廓尺寸均卡在巴拿马运河旧船闸的通行限值内，既不会因为尺寸超限无法通过航道，也不会浪费船闸允许的通航空间。型线设计阶段优先保证平行中体段的长度，船中区域的横剖面接近方正，舷侧竖直段占比高，船底平坦区域宽度充足，这一设计思路直接服务于货舱容积提升：平行中体段的舱容利用率最高，方正的剖面可以让货舱内部的散装货物堆装死角降到最低，该方案下货舱总容积接近79064立方米，能够满足单航次大宗散货的重载运输需求。

　　船体型线的过渡逻辑完全遵循航行性能要求：艏部采用前倾式球鼻艏基础轮廓，曲面从船底平坦区域向艏柱方向逐步收窄，水线以下的进流段线型顺滑，没有明显的折角突变，目的是降低航行时的兴波阻力，减少重载工况下的艏部砰击；艉部采用巡洋舰艉的衍生线型，轴系出口区域的曲面预留了足够的安装空间，桨舵布置区域的型线平缓过渡，既保证螺旋桨有充足的来流均匀度，也避免尾部伴流分布不均引发的振动问题。横剖面面积曲线的分布经过多轮调整，棱形系数、方形系数等核心船型系数匹配散货船低速重载的航行特性，不会为了追求高速指标牺牲载货量。

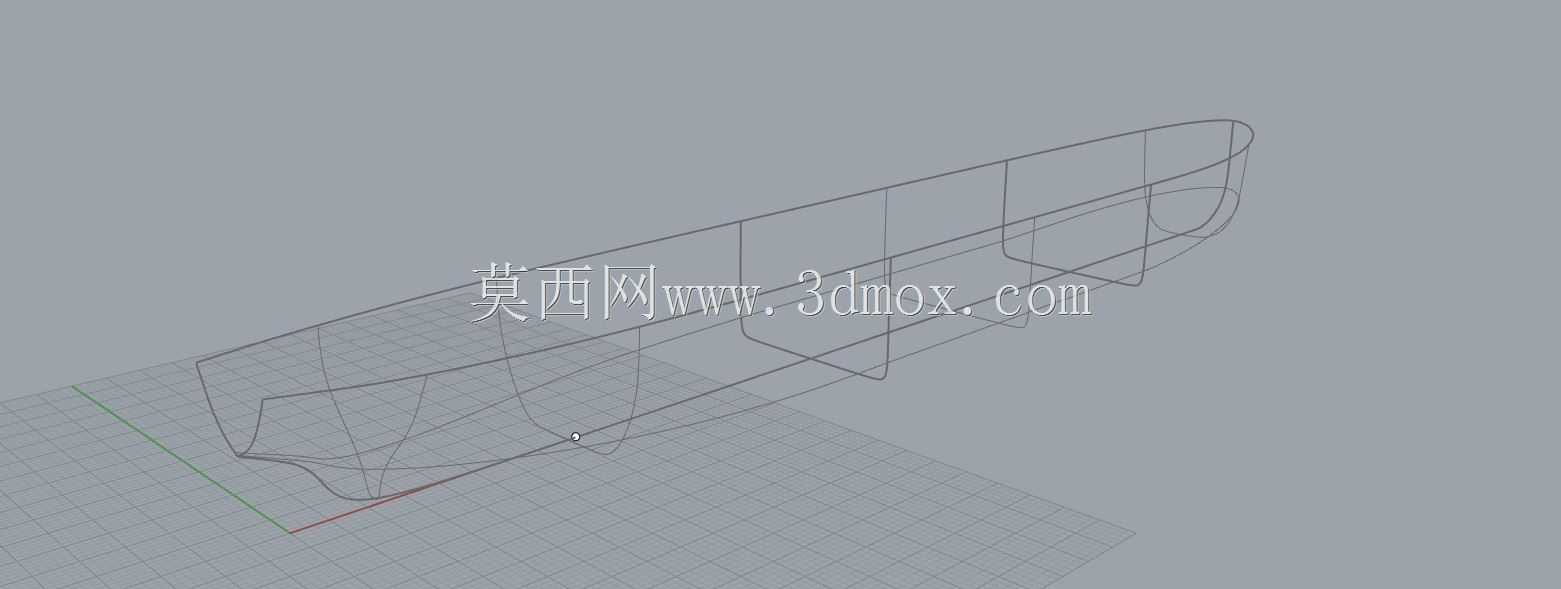

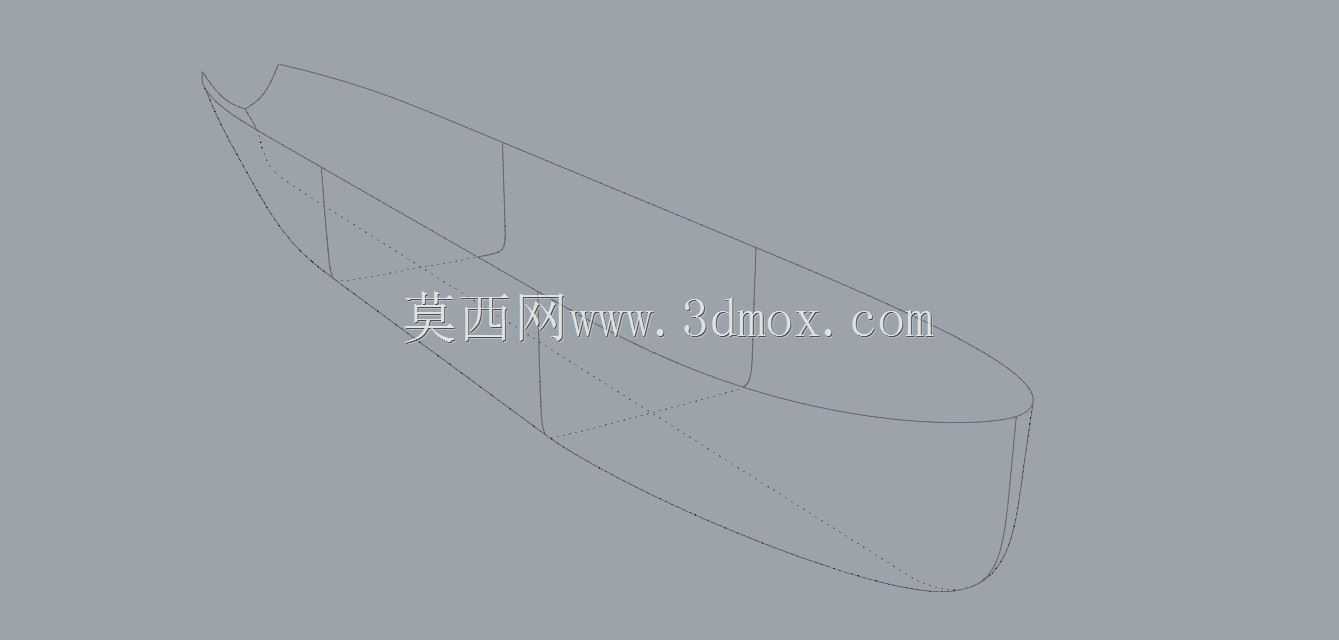

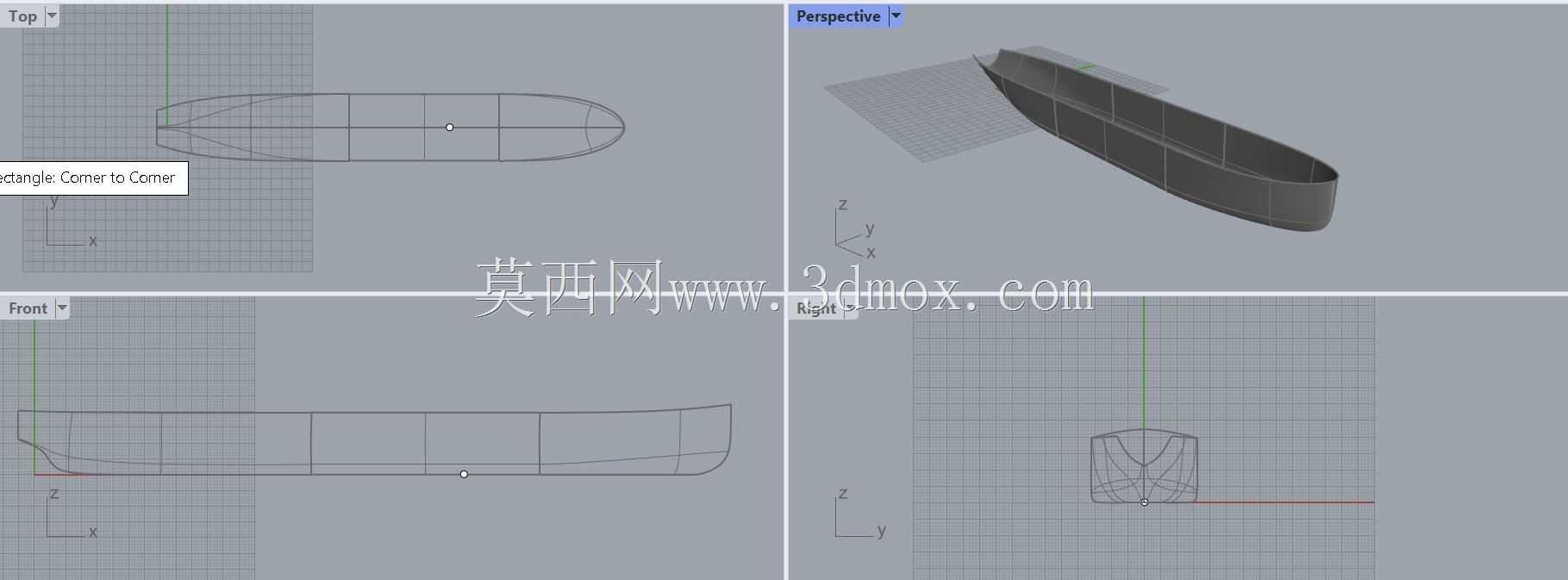

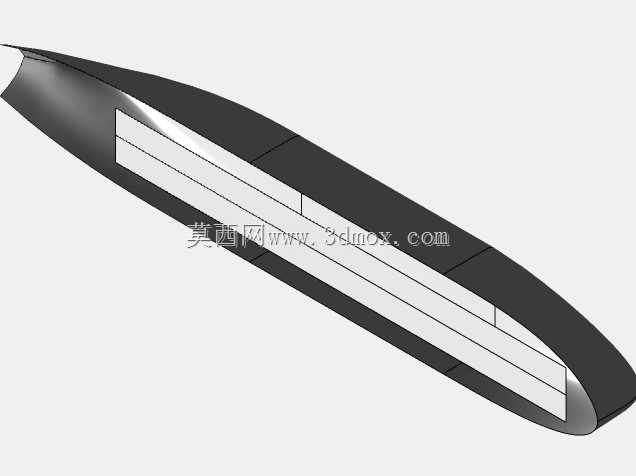

　　建模过程中采用NURBS曲面分块构建的思路，将整个船体拆分为艏部曲面、平行中体曲面、艉部曲面、甲板曲面四个独立模块，分块边界对齐船舶的理论站线，相邻曲面之间保证G2连续，避免后续性能计算时出现曲面曲率突变。平行中体部分的曲面直接由规则型线拉伸生成，保证该区域的船底、舷侧完全平直，既降低了曲面建模的误差，也为后续生产设计阶段的外板拼板、分段划分提供便利——平直外板可以直接采用标准钢板下料，不需要额外的冷弯加工，能有效控制船厂建造阶段的加工成本。

　　这套船体造型的实际用途覆盖船舶设计的多个环节：在初步设计阶段，曲面模型可以直接导入水动力分析软件，完成不同吃水、不同航速下的阻力预报、稳性校核，验证满载、压载等多种装载工况下的浮态是否符合规范要求；在生产设计阶段，封闭的船体曲面可以作为外板展开、舱室划分、管系走向布置的基准边界，货舱区域的内壳、舱壁位置都可以参照外板型线向内偏移设定，保证双壳结构的间距满足防污染规范要求；在方案论证阶段，精准的曲面模型可以快速计算出不同工况下的排水体积、水线面面积，为装载手册编制、吨位丈量提供基础几何依据。

　　针对散货船的实际运营需求，型线设计还特意兼顾了压载航行状态的性能：空载返航时船舶吃水较小，艏部线型能够保证足够的压载水舱容积，避免螺旋桨出现飞车现象，同时减少艏部底部在恶劣海况下的拍击载荷。甲板边线的弧度从船中向首尾平缓抬升，预留了干舷高度的规范余量，舷墙区域的曲面边界也同步完成拟合，为后续甲板机械、舱口盖的安装留出了平整的基准面。整个模型没有包含上层建筑、轮机设备等上部结构，重心完全放在水下船体的曲面精度上，所有型值点的排布对齐船舶静力学计算的站距要求，能够直接支撑从方案论证到生产设计的全流程几何校验工作。
