带涡流鳍与鲨鱼螺旋桨的豪华游艇

　　这套游艇三维结构在建模时，先把主船体的单壳曲面作为基准骨架，船艏尖瘦、舷侧外飘、艉部加宽，既保证高速航行时的破浪能力，也为甲板活动区和机舱布置留出连续空间。船体线型从水线以下逐步过渡到干舷，曲面控制点沿船长方向分段约束，避免外板出现局部凹陷或曲率突变；后续肋骨、舱壁、甲板骨架都依附该主曲面生成，保证结构件与外壳之间的贴合边界清晰。

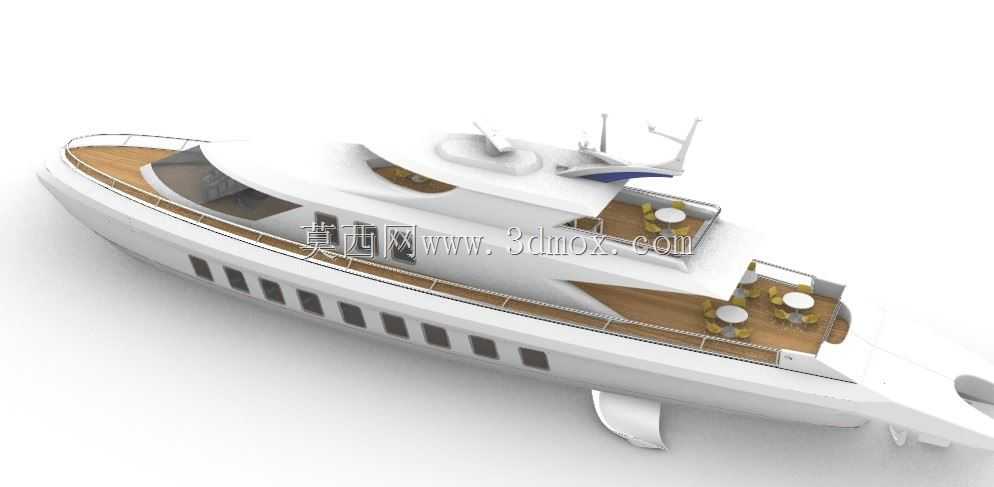

　　涡流鳍布置在船体两侧靠近水线的位置，属于改善航行姿态的附体结构。建模时需要重点处理鳍体与船壳的相交过渡：根部采用加厚圆角连接，向外逐渐收薄，端部保留圆滑导边，以降低附体阻力并减少旋涡脱落。对结构设计人员而言，这类鳍不能只按外观件处理，根部要对应内部加强肋板或舱壁，否则在横摇、回转和波浪冲击工况下容易出现局部应力集中。鳍的展长、弦长和安装角会影响稳性与阻力平衡，三维模型中保留了足够的安装面和边界，便于后续按船级社规范校核强度并调整角度。

　　推进系统采用鲨鱼螺旋桨作为主要推进装置，桨叶轮廓参考仿生叶型，叶尖、叶根和导边均做连续曲面处理。螺旋桨位于艉部下方，轴线与船体基线保持设定夹角，模型中需要同时表达桨叶、桨毂、轴系通道以及与艉柱的间隙。工程布置时，桨叶与船体、舵叶之间的最小间隙不能只看视觉效果，还要考虑振动、空泡和维修拆装空间；艉部框架则围绕轴隧和桨轴支承进行加强，使推进载荷能够传递到主船体结构。

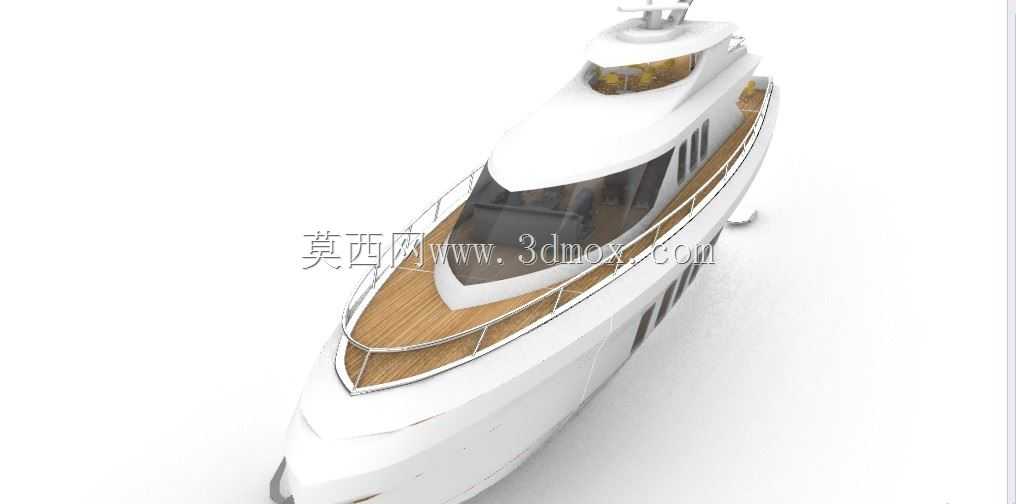

　　上层建筑按豪华游艇的使用场景分层布置。主甲板前部设置驾驶与观景区域，大面积倾斜风挡采用多块玻璃面拼接，窗框与顶棚骨架保持连续；中部至艉部为开放甲板，木地板区域通过纹理分区表达，但结构上仍以甲板基板、支撑梁和围栏基座为实体依据。护栏沿甲板边缘连续布置，立柱间距与扶手高度在模型中形成统一模数，既满足人员安全边界，也方便后续详图展开。侧窗沿舷侧排列，窗洞周边在三维结构中预留加强框，避免大面积开孔削弱上层建筑侧壁。

　　内部空间的建模重点不在装饰堆砌，而在设备与舱室的边界协调。机舱位于船体中后部，需要给主机、轴系、油箱、管系和检修通道预留位置；客舱区域则与甲板开口、楼梯、窗带和绝缘层厚度相互约束。游艇虽然属于高附加值船舶，但结构逻辑仍遵循船体总纵强度、局部板架稳定和设备可维护性三条主线。外壳板、甲板、舱壁和上层建筑之间的连接边在模型中保持共面或明确相交，能够直接为重量估算、重心计算和干涉检查提供基础。

　　从应用场景看，该船型适合近海观光、商务接待、休闲巡航和短途客运调度。设计时需要兼顾低速靠泊、中速巡航和高速转艏等工况：尖瘦船艏降低迎浪阻力，宽艉甲板提升布置灵活性，涡流鳍抑制横摇并增强单壳船体稳定性，螺旋桨则提供主要推力。外形尺寸在三维环境中按船长、船宽、型深和吃水建立边界，码头停靠时还需核对舷侧突出物、护栏外缘和艉部跳水区域的安全距离；吊装或运输时，吊点、支座和船底强构件位置也应与船体骨架对应，而不能随意落在薄板区域。

　　建模过程中，曲面光顺和结构可制造性需要反复平衡。船体外板不能追求单一曲面的视觉流畅而牺牲内部舱容，螺旋桨和鳍体也不能脱离船体线型独立造型。所有附体、窗洞、栏杆、甲板开口和轴系出口都应在总装模型中保留清晰接口，使后续结构详图、性能分析和舾装布置能够在同一几何基准上推进。
