三面带凸钮的1x1乐高式积木砖

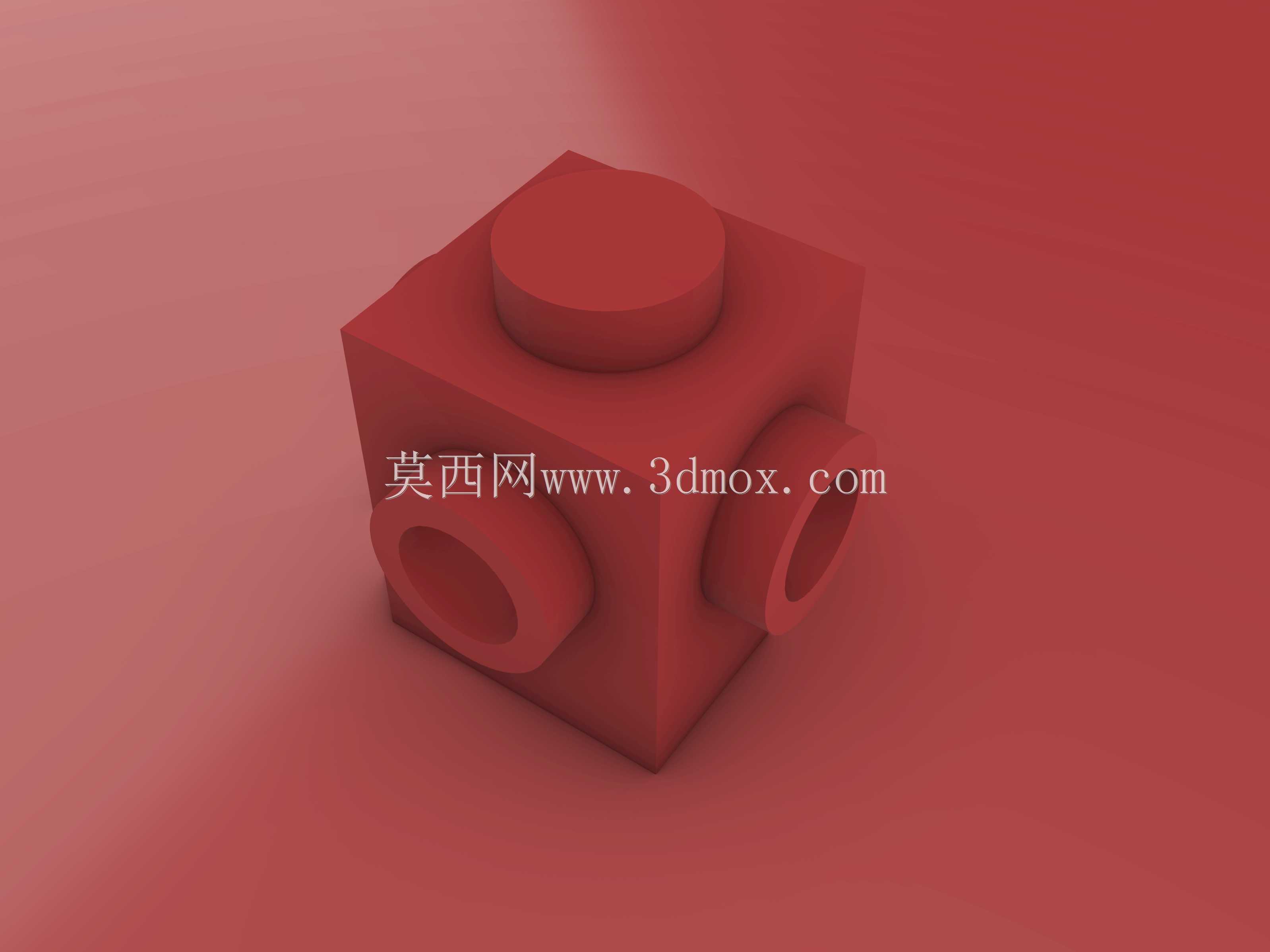

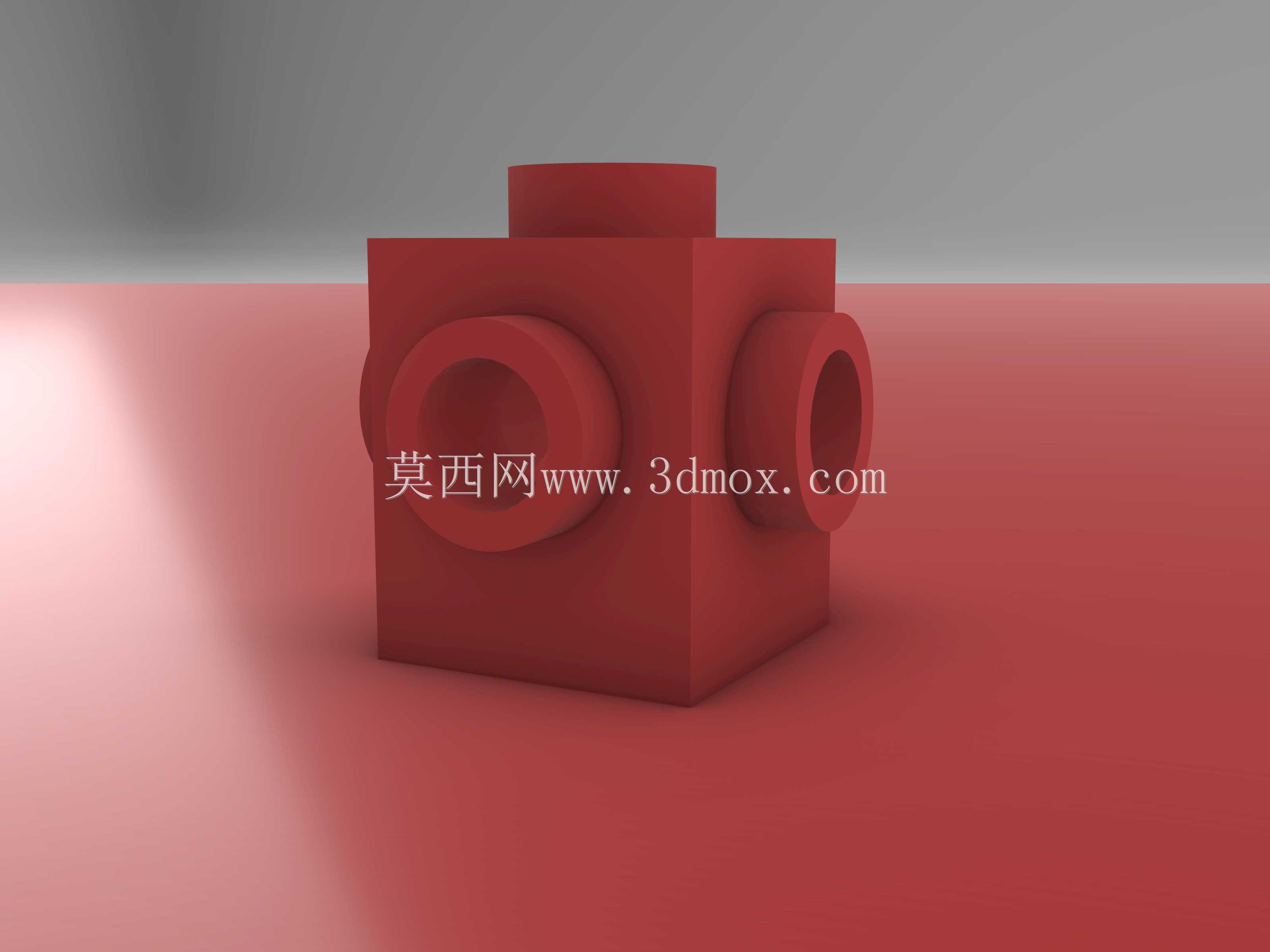

　　在桌面级拼装结构、教学示教台以及小型自动化分拣验证线上，这类1x1基础砖常被当作标准化占位单元来使用。它的本体是一个立方体小砖，顶面保留常规积木的圆柱凸点，四个侧面中的三个面各伸出一个带中心孔的圆柱凸钮，剩余一个侧面保持平整。这样的布局让它不再只是上下堆叠件，而能够在水平方向与带孔梁、带孔臂或侧向夹爪形成插接，适合用来搭建侧向受力的节点、转向连接位或者多方向拓展的小型机构骨架。做产线模拟时，工程师会把它放进振动盘、柔性供料器或视觉定位工位，验证异形小件在姿态识别、吸盘拾取和夹爪避让时的边界；在教具开发中，它又可以作为机械原理课上的铰接基座，让学生快速理解多轴连接与空间约束。建模时先以1x1砖的标准立方体为母体，侧壁厚度、

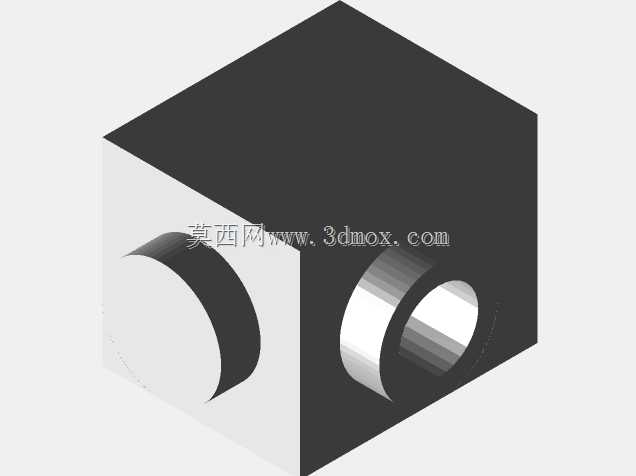

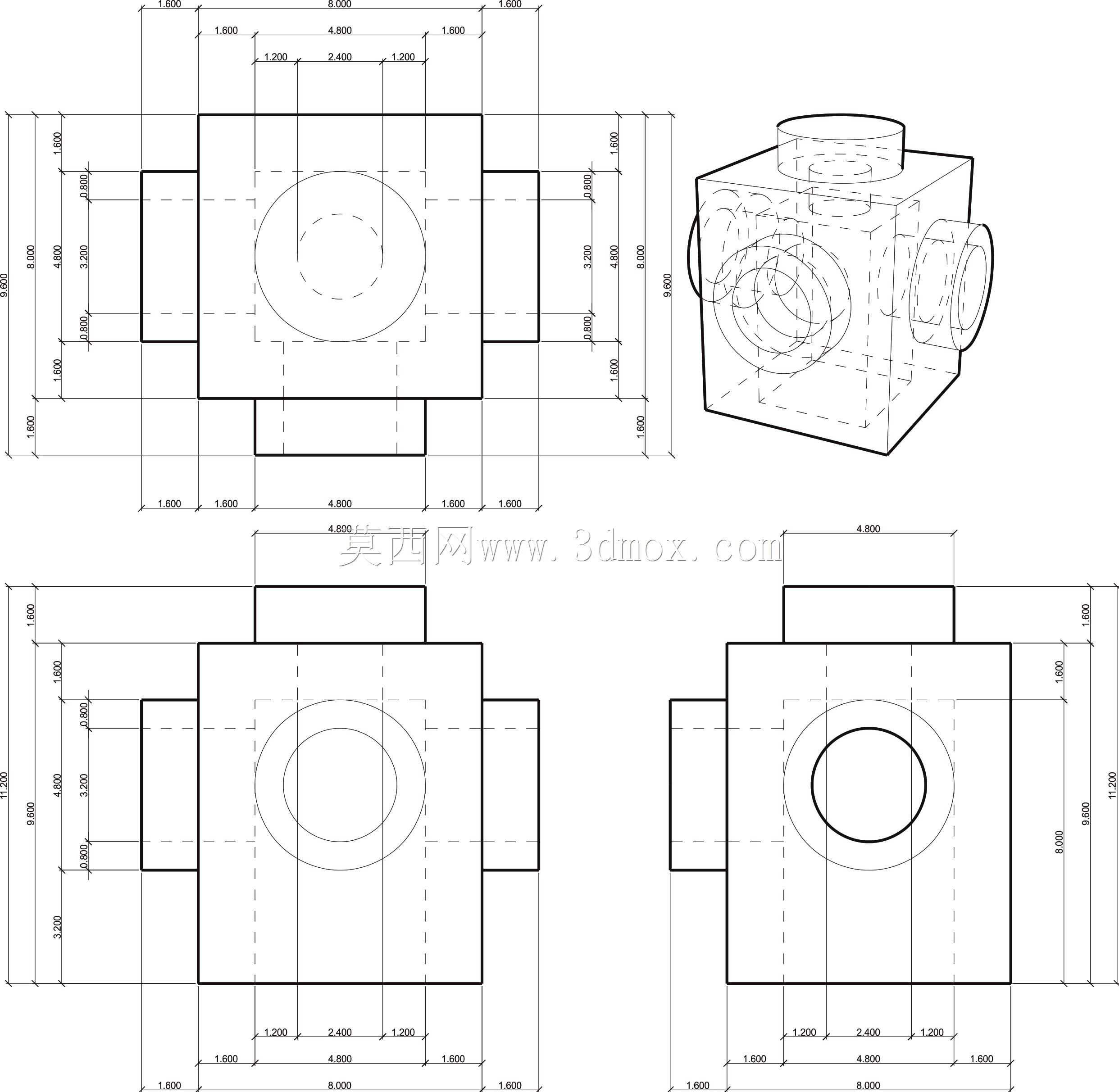

　　内腔加强筋和顶部凸点都沿用常规积木的配合关系，保证上下堆叠时的拔模角度和过盈量一致。三个侧钮并非简单贴在表面，而是从侧壁实体向外延伸出圆柱段，端部做出与标准凸点相同的直径和倒角，中心保留浅孔，使其既能外插也能被对应孔位容纳。凸钮根部要做圆角过渡，避免打印或注塑时出现应力集中，同时给侧向插拔留出弹性变形空间。开孔方向分别占据相邻三个侧面，第四个光面则用于贴靠平面、安装标识片或作为吸盘吸附面，这种“三向可接、一面可贴”的组合在紧凑空间里很实用。外形边界以1x1单元网格为基准，长宽方向各占一个积木节距，高度与普通砖保持一致；侧钮向外伸出后会超出本体轮廓，因此在排布料道、托盘矩阵和打印热床时，不能只按立方体外形计算间距，

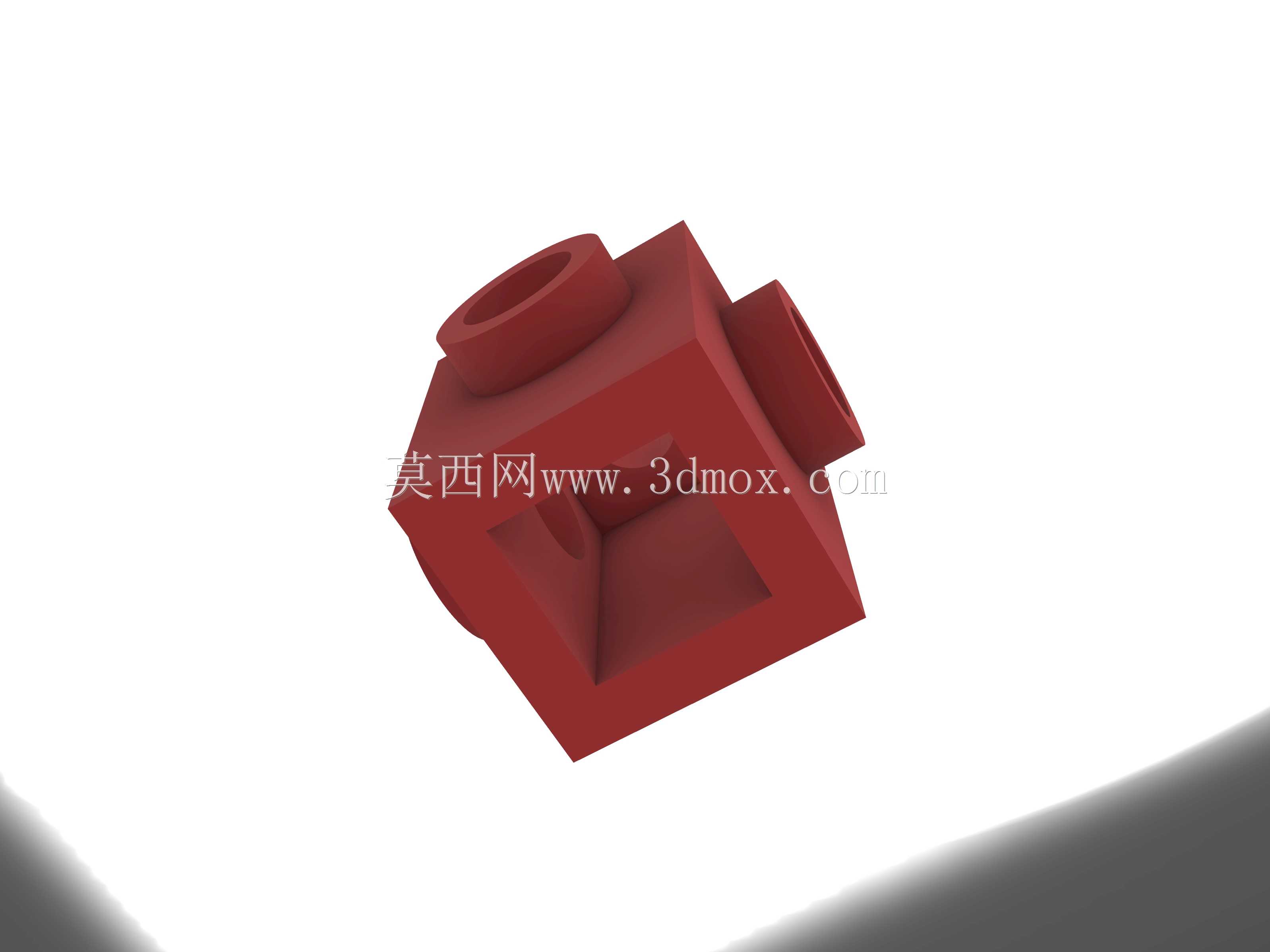

　　需要把凸钮外径和端部倒角纳入包络盒。堆叠安装时，顶面凸点与下方砖的内腔配合，承担主要轴向定位；三个侧钮则提供横向限位，若多块砖相互侧插，需要确认相邻凸钮不会在转角处发生干涉，尤其是两块砖以90度邻接时，伸出圆柱的根部圆角与侧壁倒角之间要留有间隙。实际装配中，这种砖常用于快速重构夹具原型：把若干块砖固定在基板上，侧钮作为短销支撑轻质面板，或者让连杆套在侧钮上形成低载荷转动副。由于侧钮中心带孔，也可以穿过细轴或弹性卡销，防止运转中横向松脱。对三维建模人员来说，处理这类零件的重点不在复杂曲面，而在配合一致性：所有凸点、凸钮和倒角应参数化驱动，节距、外径、高度和间隙统一引用标准值，修改规格时能够整体再生。内腔筋位要兼顾减重与支撑，

　　侧壁在凸钮伸出区域适当加厚，避免频繁插拔后根部发白断裂。若用于光固化或FDM打印，侧钮水平朝外时需要考虑支撑去除后孔口的圆度；用于注塑演示时，分型面宜避开凸钮配合面，把飞边留在非配合侧。分拣场景下，三向凸钮会改变零件重心和滚动姿态，料道宽度要按最大包络设计，视觉模板也应覆盖凸钮朝向不同的几种稳定姿态。整体来看，这块小砖把普通1x1单元从单向堆叠扩展成空间节点，在教学模型、轻型工装和小件供料验证中都能直接落地，建模时只要守住标准节距、配合直径和安装包络三条主线，后续拼装、打印或模拟都会比较顺畅。
