阿特拉斯S12T锂电钻机定制电池下壳结构

　　这套结构围绕手持充电钻机的供电包展开，还原的是适配阿特拉斯·科普柯Loktor S12T系列accu钻机的定制电池外壳下半部分，现场这类钻机广泛用在装配线拧紧作业、工地钻孔、设备维保拆装场景，工人长时间手持作业对电池包的握持手感、防摔抗冲击、电芯固定可靠性都有硬性要求。

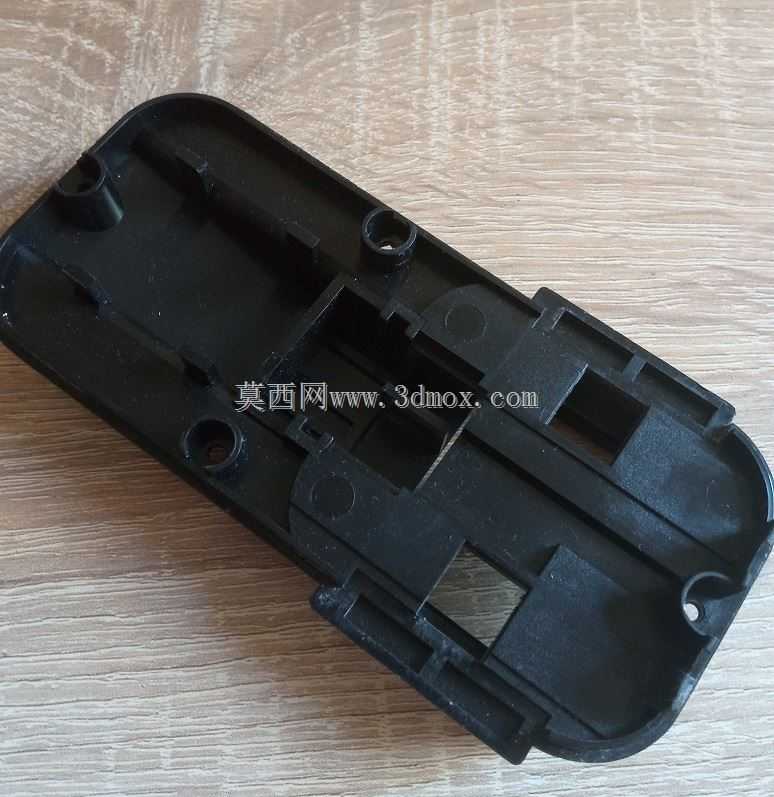

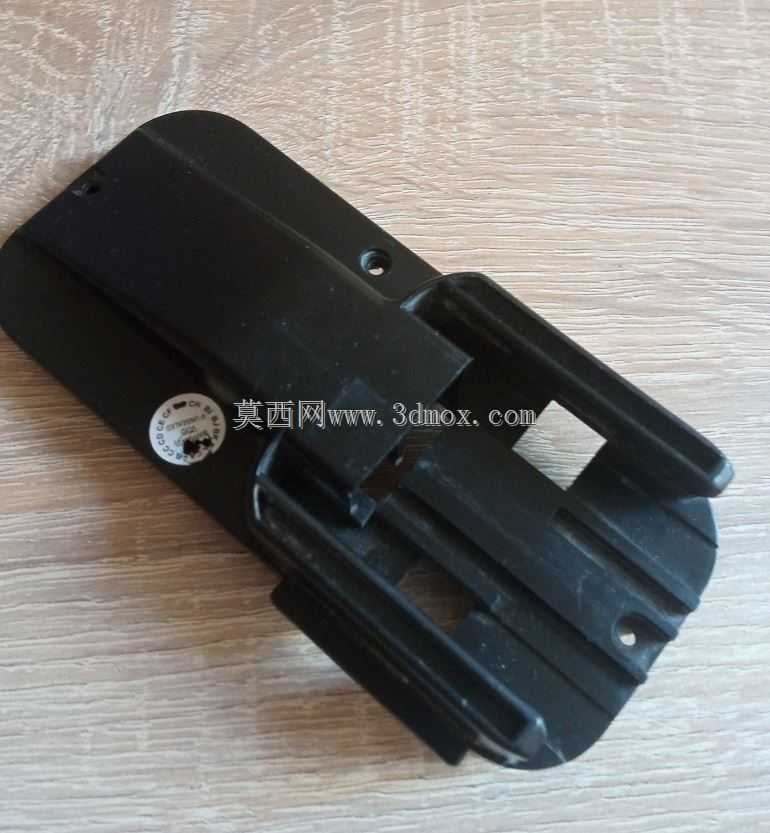

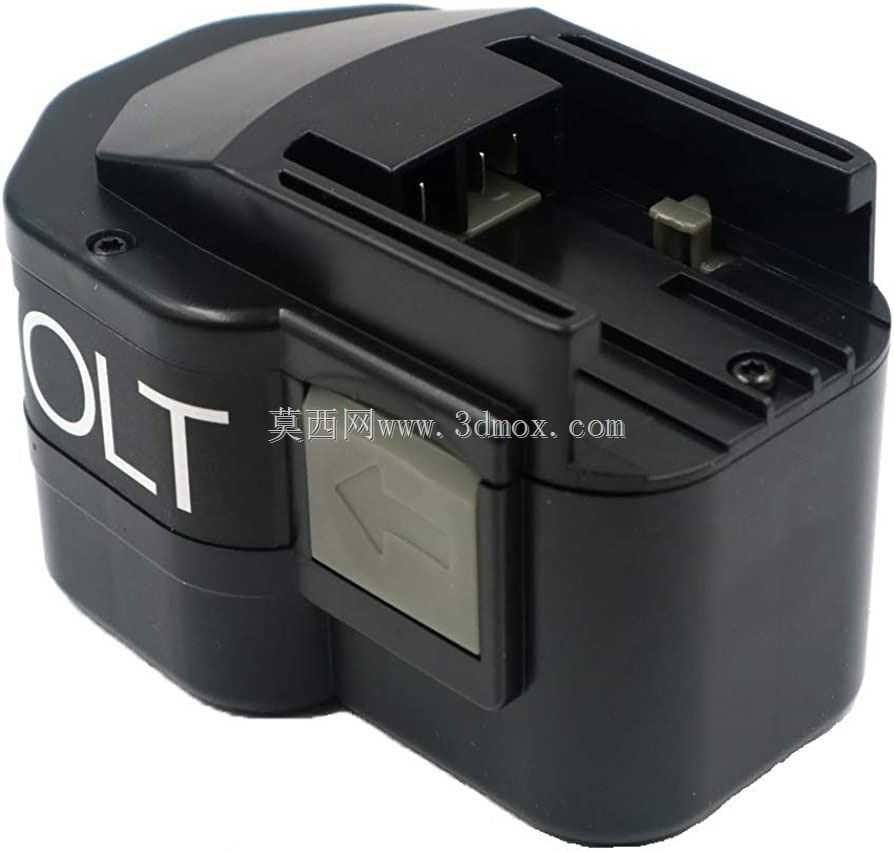

　　做这个壳体设计的起因很实际：原厂电池上部结构造型复杂，曲面和内部卡扣层级多，单纯用卡尺没法完整测绘出所有配合尺寸，强行逆向上部很容易出现和钻机机身插接错位、锁扣扣合间隙超差的问题，所以工程上直接沿用报废旧电池的上部原厂件，只重新开发下半壳体，所有新做的下部结构都和旧壳体保留的原有零件一一匹配，不用改动上部成熟结构，大幅降低复刻出错概率。

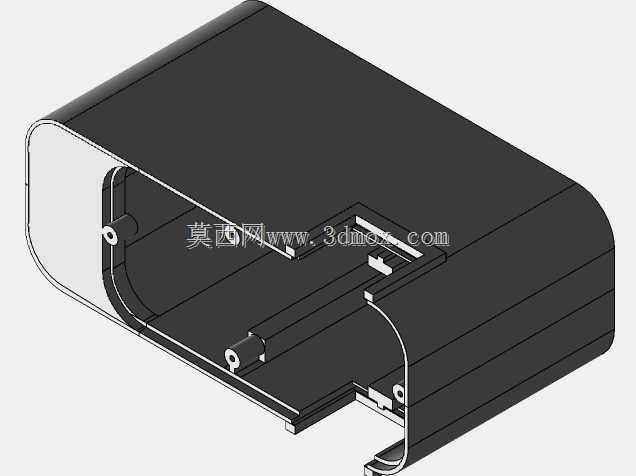

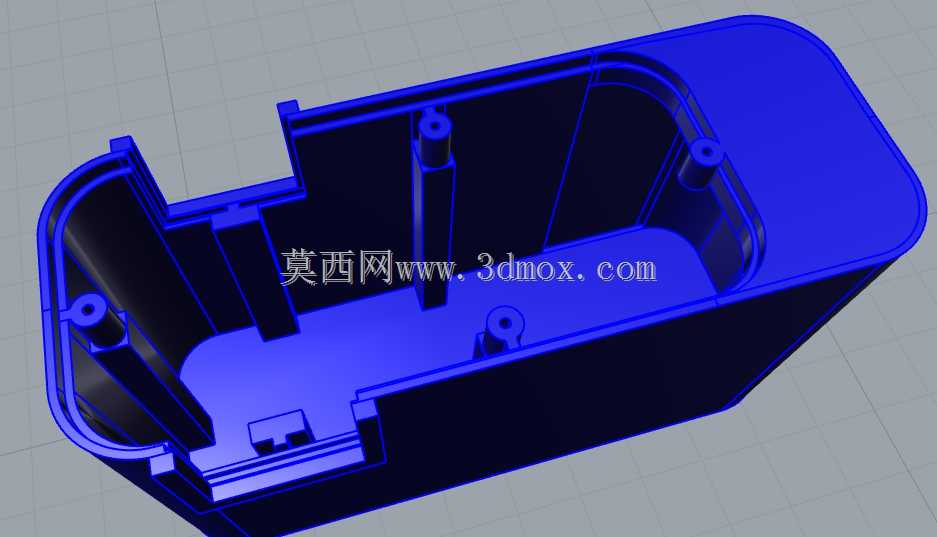

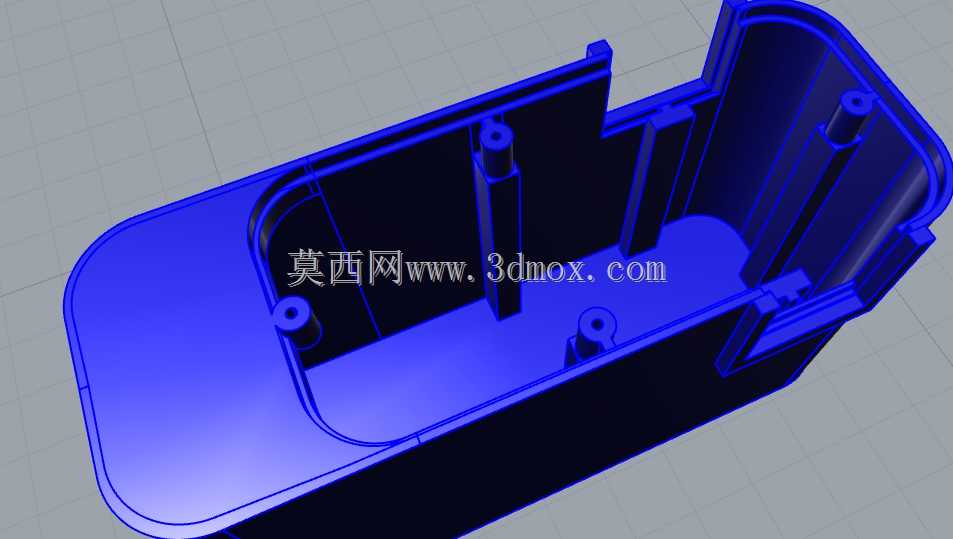

　　壳体内部的布局完全围绕指定电芯规格排布：内部腔体预留的空间刚好容纳4节32700规格磷酸铁锂电芯，单节容量6000毫安时，同时留出BMS电池管理系统以及3S/4S充电模块的安装位，充电模块和保护板的安装柱、限位筋都在壳体上一体做出。从三维结构能看到，壳体内壁立起多根带安装孔的塑胶支柱，这些支柱一方面用来锁紧上下壳的固定螺丝，另一方面给电芯侧边提供侧向支撑，避免钻机跌落时电芯在腔体内窜动；腔体边缘做了连续的围边和台阶，电芯装入后四周被限位筋卡住，不会出现左右晃动，底部的小卡扣结构用来定位电芯底部的绝缘支架，防止电芯正负极接线处被拉扯松脱。

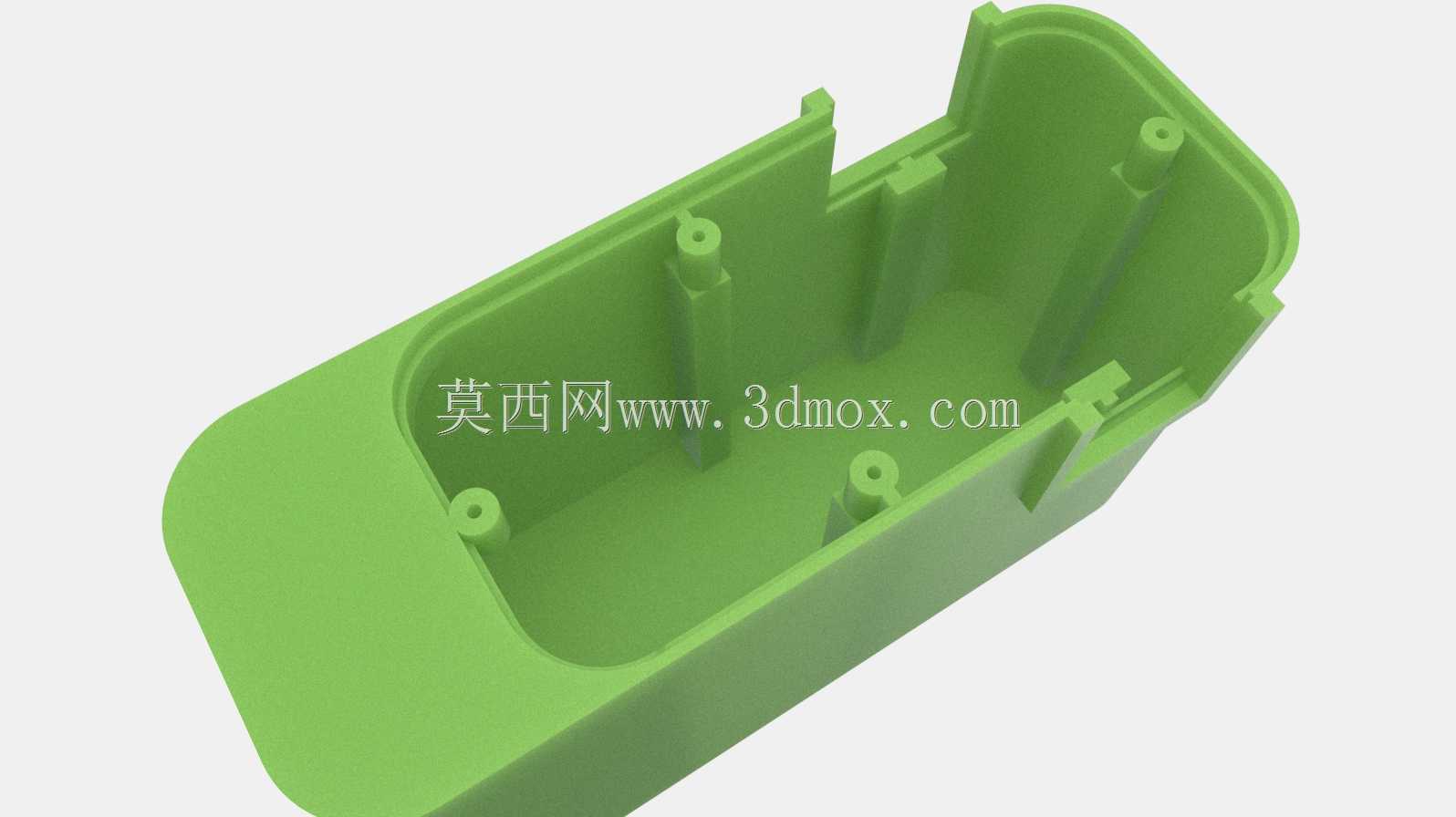

　　外形上壳体整体是贴合人手握持的长方圆角造型，外侧边角全部做了大圆弧过渡，没有尖锐棱角，工人长时间握持不会硌手；壳体一端的圆弧轮廓和钻机手柄底部的曲面完全贴合，装入钻机后接缝均匀，不会出现突出的台阶刮蹭手掌。安装边界方面，壳体上口的对接端面预留了和上壳配合的止口槽，上下壳装配时止口互相嵌合，既能提升壳体整体的刚性，也能阻挡工地的灰尘、少量溅水进入电芯仓；侧壁的厚度按照手持电动工具的抗摔要求设计，跌落时外壳先吸收冲击能量，不会直接把冲击力传递到内部电芯。

　　结构设计时还特意考虑了量产注塑的工艺性：所有内部支柱都做了拔模斜度，筋位厚度均匀，避免注塑成型时出现缩水印；壳体内部的空位同时预留了走线槽，BMS的采样线、动力输出线可以顺着槽位排布，不会被上下壳装配时压破绝缘皮。这套下壳既解决了旧电池外壳破损后替换难的问题，也能让改装大容量磷酸铁锂电芯的方案落地，适配工地高频率使用的电动钻机供电需求。
