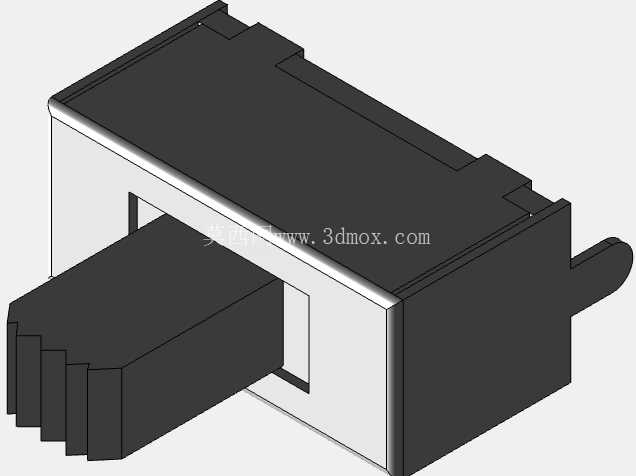

1P2T PCB过孔滑动开关结构设计

项目分类:通用五金配件 发布时间:2026-07-29 ID:1203145
  • 1P2T PCB过孔滑动开关结构设计

在消费电子、车载电控、工业控制板卡的电路设计场景中,板载滑动开关是实现电路通路切换、功能档位选择的核心基础元器件,这类过孔安装的1P2T滑动开关,凭借直插过孔的焊接可靠性,在对振动耐受度有要求的车载电控单元、工业控制IO板、户外电子设备中应用广泛。不同于表贴式滑动开关,过孔插装的结构能够让开关引脚穿过PCB板孔完成波峰焊或手工焊接,引脚与PCB的结合强度更高,在设备长期受振动、温度循环冲击的工况下,不易出现引脚脱焊、接触不良的失效问题。

从功能特性来看,这款1P2T规格的滑动开关为单刀双掷结构,可实现单路输入信号在两个输出通路间的切换,常见应用包括设备电源档位切换、信号通路选择、功能模式切换等场景,滑动拨柄的操作手感带有清晰的档位顿挫感,能够让操作人员明确感知档位切换到位,避免出现半接触的中间状态引发的电路故障。开关的接触端采用弹性接触结构设计,滑动过程中动触点与两个静触点间保持稳定的接触压力,在额定电流电压范围内,接触电阻波动值控制在极小范围内,保障信号传输或小电流供电的稳定性。

在设计思路层面,这款开关的结构首先围绕PCB安装的边界约束展开,外壳采用耐高温的绝缘工程塑料材质,能够耐受波峰焊过程中的高温冲击,不会出现壳体变形、引脚移位的问题。开关的本体外形为规整的长方体结构,拨柄伸出方向与本体长度方向一致,在PCB布局时能够清晰预留操作空间,不会与周边的电容、电阻、接插件等元器件产生干涉。引脚的排布严格对应标准过孔焊盘的间距设计,每个引脚的直径、伸出长度都匹配常规2层及以上PCB的板厚范围,过孔焊接后引脚伸出PCB背面的长度控制在合理区间,既保证焊接浸润充分,又不会因引脚过长触碰板卡背面的其他结构或元器件。

从安装边界来看,开关本体的高度、宽度、长度尺寸都适配常规板载元器件的布局空间,安装后开关本体底部与PCB板面保持微小间隙,避免焊接后壳体与PCB表面的走线、阻焊层产生摩擦损伤,同时也能预留助焊剂挥发的空间,减少焊接后残留污渍堆积在开关底部的问题。拨柄的滑动行程经过精准设计,滑动全程不会超出本体的宽度边界,在多开关并排布局的场景下,相邻开关的拨柄操作不会互相干扰。开关的侧面设置有定位凸台,在PCB上对应开设定位孔后,焊接前可以先将开关卡入定位孔完成预固定,避免焊接过程中开关移位导致引脚偏斜,大幅提升批量焊接的装配良率。

在结构细节上,开关内部的动触点采用弹性金属片冲压成型,表面做镀层处理提升耐磨性能与导电性能,长期反复滑动操作后,触点磨损量极小,能够保障数千次以上的操作寿命。外壳的拼接结构采用卡扣式设计,无需额外粘接或螺丝固定,装配效率高,同时拼接缝隙控制在极小范围内,能够阻挡日常使用中的灰尘、细小杂物进入开关内部,避免触点接触不良的问题。拨柄的表面做防滑纹理设计,手动操作时摩擦力足够,即便操作人员戴薄手套也能顺利完成档位切换操作。对于结构设计人员而言,在进行板卡布局时,可以直接参考该开关的三维模型核对安装空间、引脚位置、操作行程,避免出现布局干涉、焊盘不匹配的问题,大幅缩短板卡设计的迭代周期,减少打样后出现装配问题的概率。
