机用平口虎钳精密夹持结构三维设计

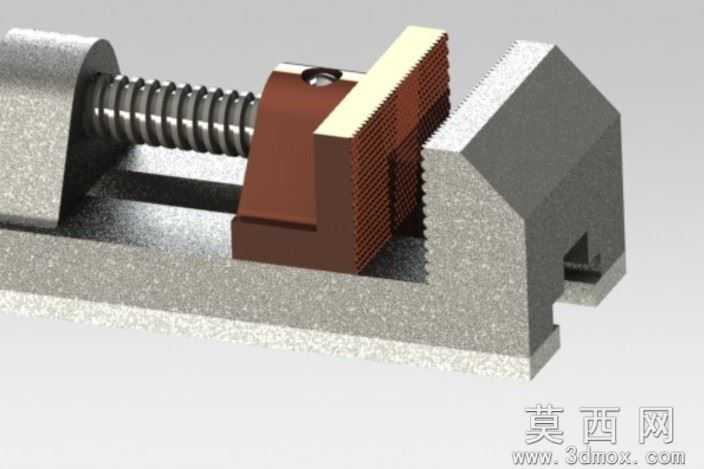

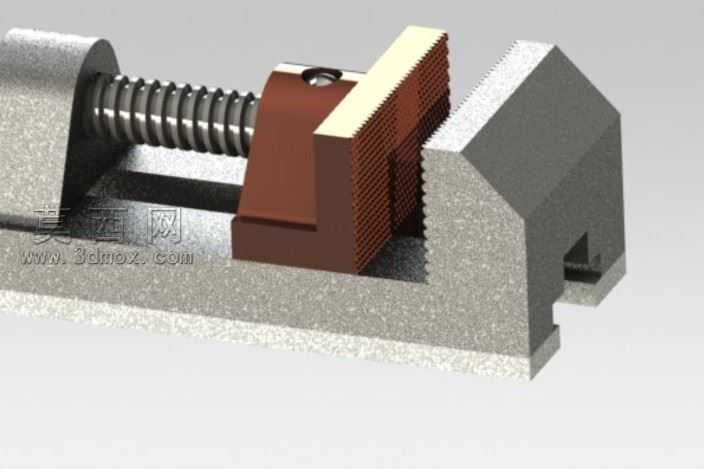

本作品为机用平口虎钳的三维设计模型，建模过程严格遵循机械加工工装的实际尺寸规范与装配逻辑，采用自底向上的建模方式完成全部零件的构建与总装配合。建模阶段首先完成固定钳身的主体结构绘制，对钳身的导轨滑槽、安装基准面、固定钳口定位槽等关键结构做了精准的参数化定义，保证各配合面的形位公差符合实际工装的加工要求；随后依次完成传动丝杠、活动钳身、活动钳口、钳口夹板、丝杠限位套等核心零件的建模，对丝杠的梯形传动螺纹做了真实的齿形还原，而非采用简化贴图替代，清晰呈现螺纹传动的啮合结构。材质与渲染环节针对不同零件的实际用材做了区分设置：固定钳身与活动钳身采用铸铁材质表现，还原铸铁件表面细微的磨砂质感与哑光金属色泽，准确体现铸件的厚重质感；钳口防滑夹板采用淬火合金钢材质，表面做了细密的交叉滚齿纹理建模，搭配高硬度金属的冷灰色调与轻微反光效果，突出夹持工作面的防滑属性；传动丝杠采用调质钢材材质，还原加工后的金属光泽与螺纹表面的细腻质感；活动钳身的调节螺母部位做了铜质材质区分，呈现铜合金特有的暖棕金属色泽，符合传统虎钳的螺母用材特性。结构设计上还原了平口虎钳的经典传动逻辑：转动丝杠时，丝杠通过尾部的限位结构在固定钳身端实现轴向定位，带动配合的铜螺母沿轴向平移，进而推动活动钳身沿钳身导轨做直线往复运动，实现钳口的开合与夹持动作；模型完整还原了导轨的配合间隙、钳口的平行度基准、丝杠的同轴度装配关系，所有活动部件均保留了正确的运动自由度，可直接用于运动仿真演示夹持行程范围内的动作过程。设计思路围绕机加工场景的实用需求展开，钳口高度、开合行程、整体外形尺寸均参考常用的机用平口钳规格设定，既保证结构的合理性与实用性，也通过精细的建模与材质渲染清晰展现虎钳的内部构造与装配关系，可作为机械结构教学、工装设计参考、装配演示的数字化模型使用，完整呈现了螺纹传动、导轨导向、夹持施力的典型机械结构组合逻辑。
