螺旋式手动起重支撑可调顶高装置

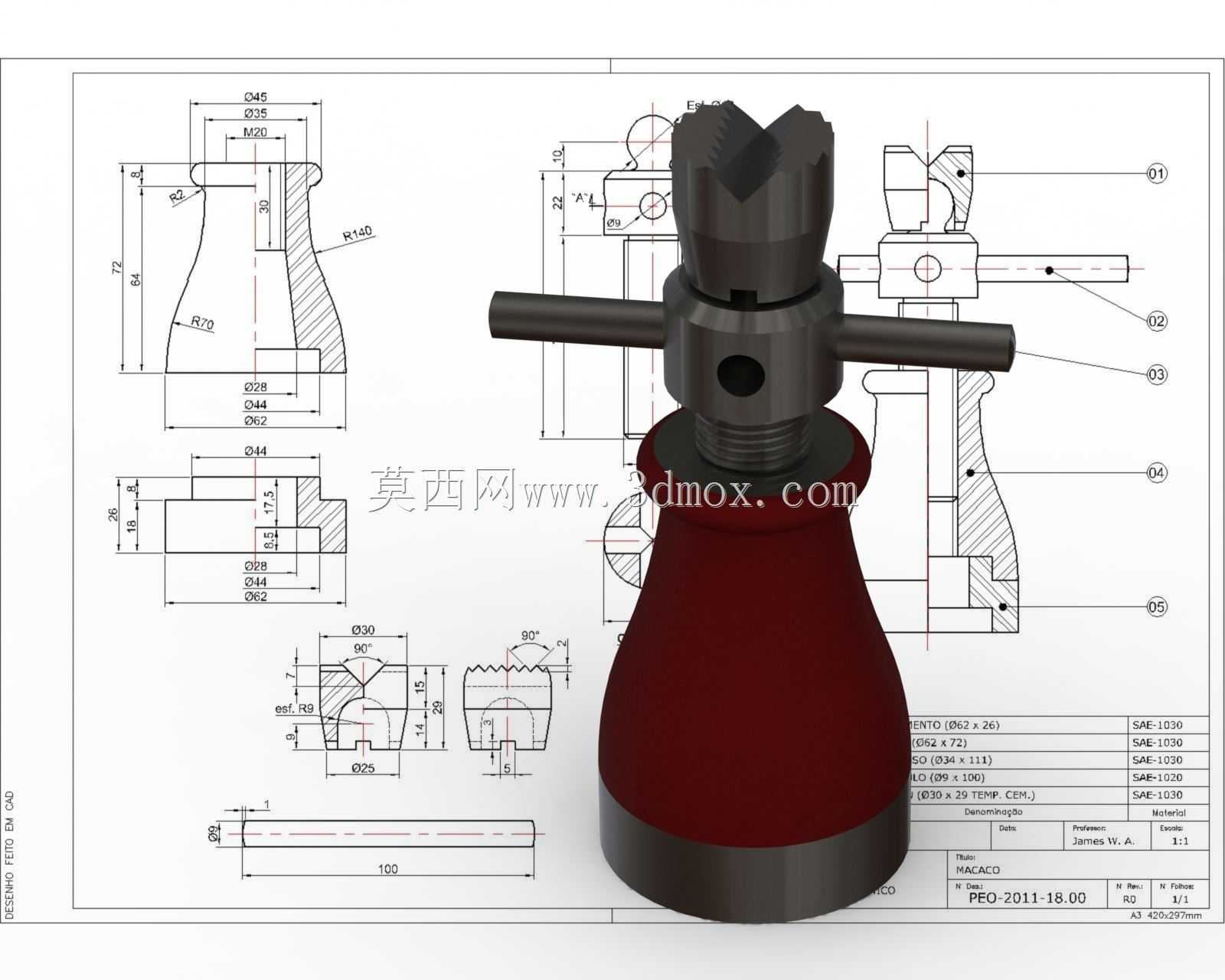

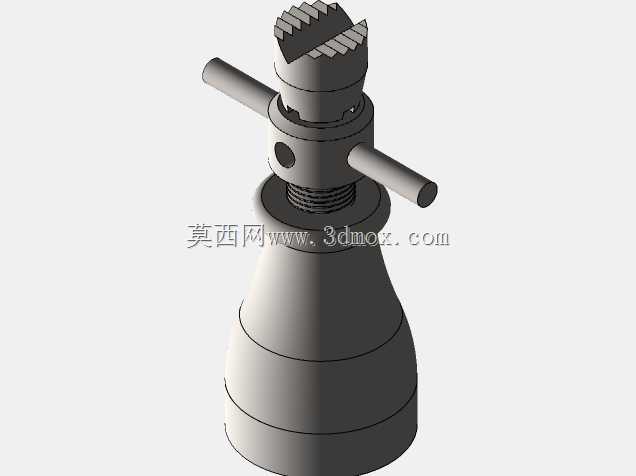

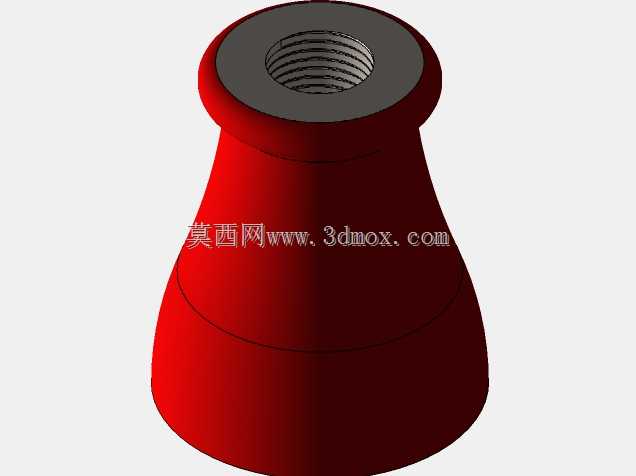

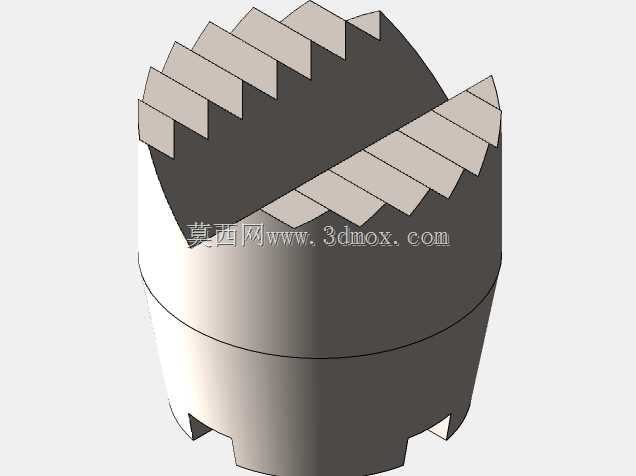

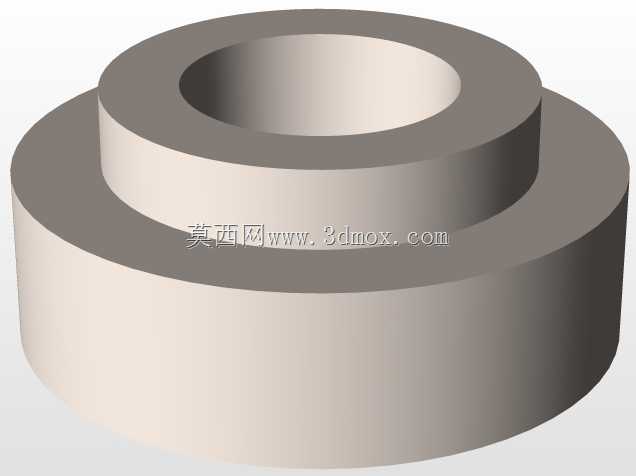

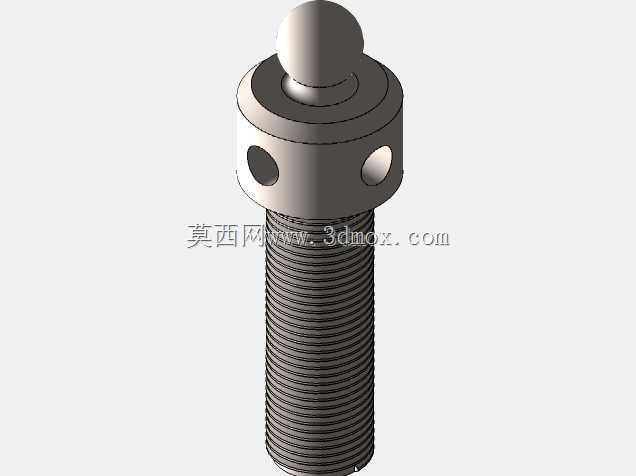

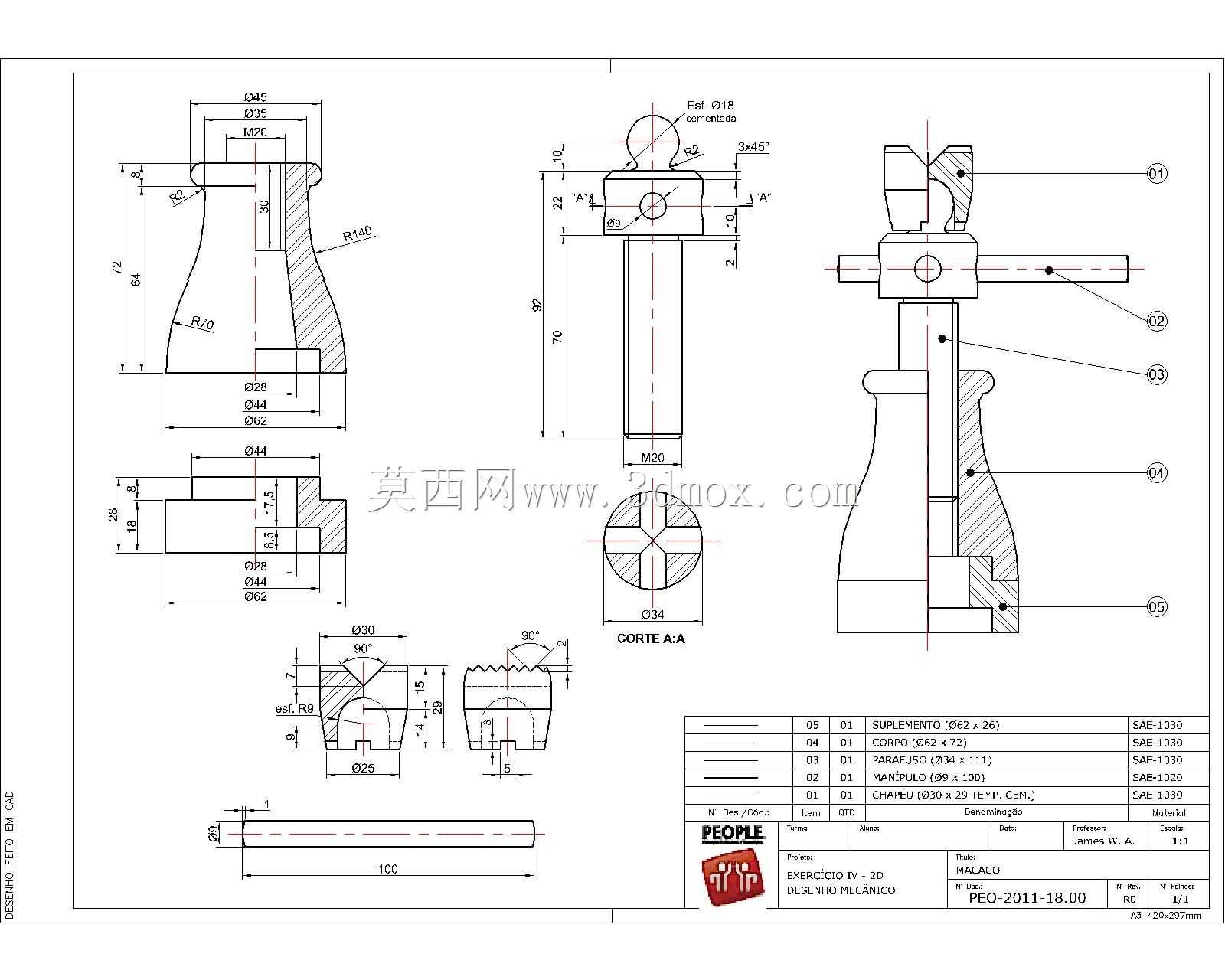

这款螺旋式手动可调顶高装置，是机械加工、设备装配、工装调试场景中常用的小型承重支撑构件，主要用于工件装夹时的辅助承托、设备安装时的高度微调、重型部件检修时的临时支撑作业，能够在狭小操作空间内提供稳定的竖向承重能力，适配多类现场作业的支撑需求。装置整体采用三段式结构设计，底部为加宽的承重底座，接触面积大，放置时能够有效分散竖向载荷，避免支撑过程中出现侧滑、压陷等问题，底座与中部主体采用刚性连接，保证整体结构的承重稳定性。中部主体为带内螺纹的锥形承托主体，上窄下宽的锥形结构既能够提升主体的抗弯折性能，也能减少装置整体的自重，同时锥形外壁适配操作人员手部握持的弧度，在需要微调位置时可以方便地挪动调整。上部为带V型承托槽的顶升顶头，V型槽结构可以稳定承托圆柱形轴类、管状工件，避免支撑过程中工件发生滚动移位，顶头侧面贯穿安装有横向操作杆，操作人员转动操作杆即可通过螺纹传动带动顶头升降，实现支撑高度的无级调节，无需额外配套工具即可完成操作，适配现场快速调整的作业需求。设计过程中充分考虑了手动操作的受力特性，操作杆的长度经过力学核算，保证操作人员用手部力量即可完成额定承重范围内的高度调节，不会出现操作力过大无法拧动的问题；螺纹副采用梯形传动螺纹设计，相比普通连接螺纹具备更好的承重能力与自锁性能，调整到目标高度后能够自动锁止，不会因为承重负载出现自行回落的问题，保障支撑作业的安全性。外形尺寸方面，装置整体高度适配常规工装作业的支撑高度区间，底座直径满足承重时的接地比压要求，操作杆的横向伸出长度控制在合理范围，既保证操作力矩足够，也不会因为伸出过长在狭小空间内出现干涉问题；安装与使用时无需额外固定，直接将底座放置在平整的支撑平面上，调整顶头高度接触待支撑工件即可完成布设，能够适配机床工作台、装配平台、检修地面等多种使用场景，在机械加工装夹时可以配合压板、虎钳使用，为长轴类工件提供中部辅助支撑，减少工件装夹变形；在设备装配时可以用于重型部件的高度对位，调整部件的安装位置精度；在设备检修时可以作为临时支撑构件，承托抬起的部件，保障检修作业的操作安全。整体结构没有复杂的传动构件，所有部件均为常规机械加工件，维护简单，承重可靠，能够满足多类工业现场的小型支撑顶升作业需求。
