百公斤级船用大抓力锚泊构件

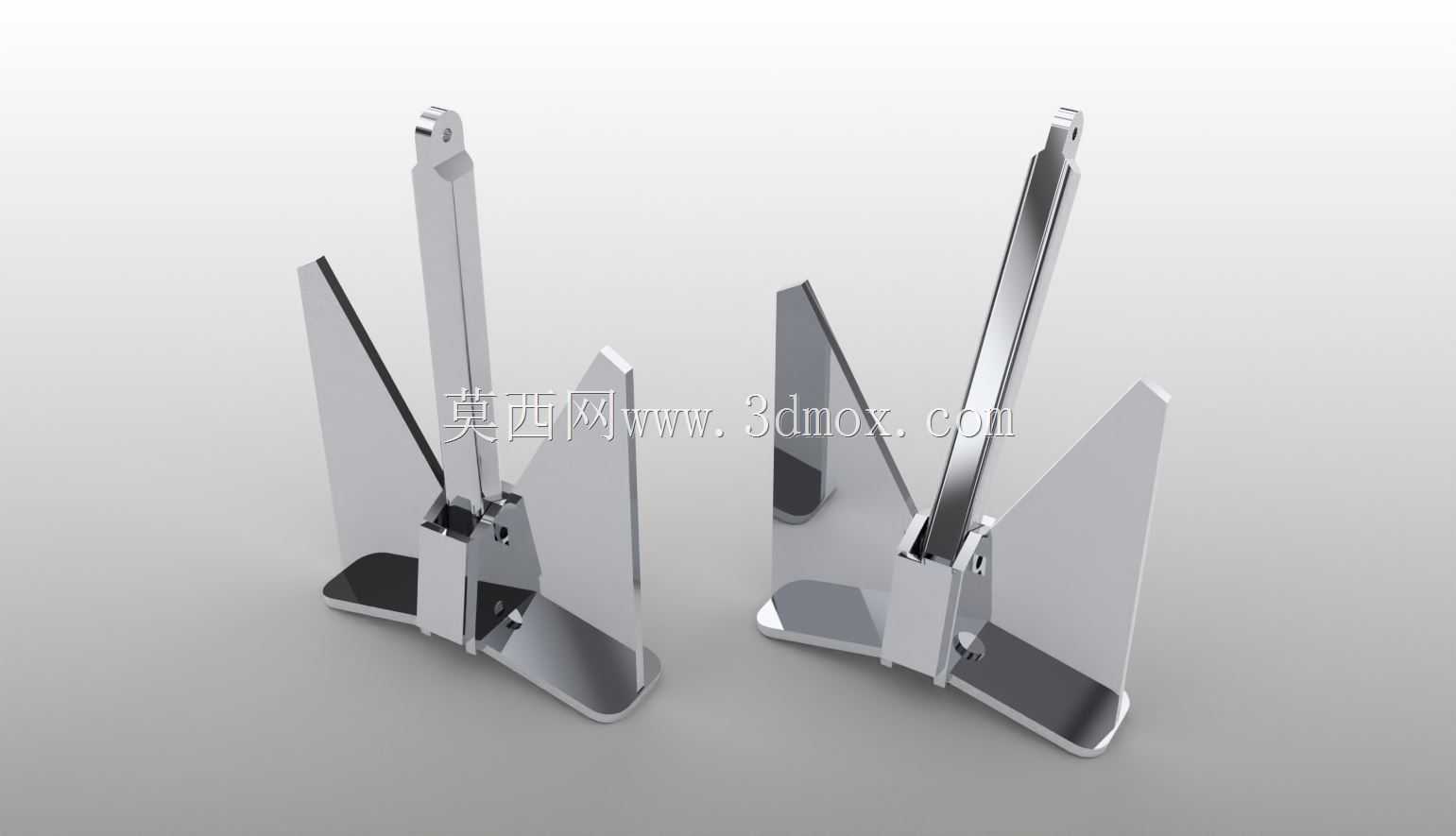

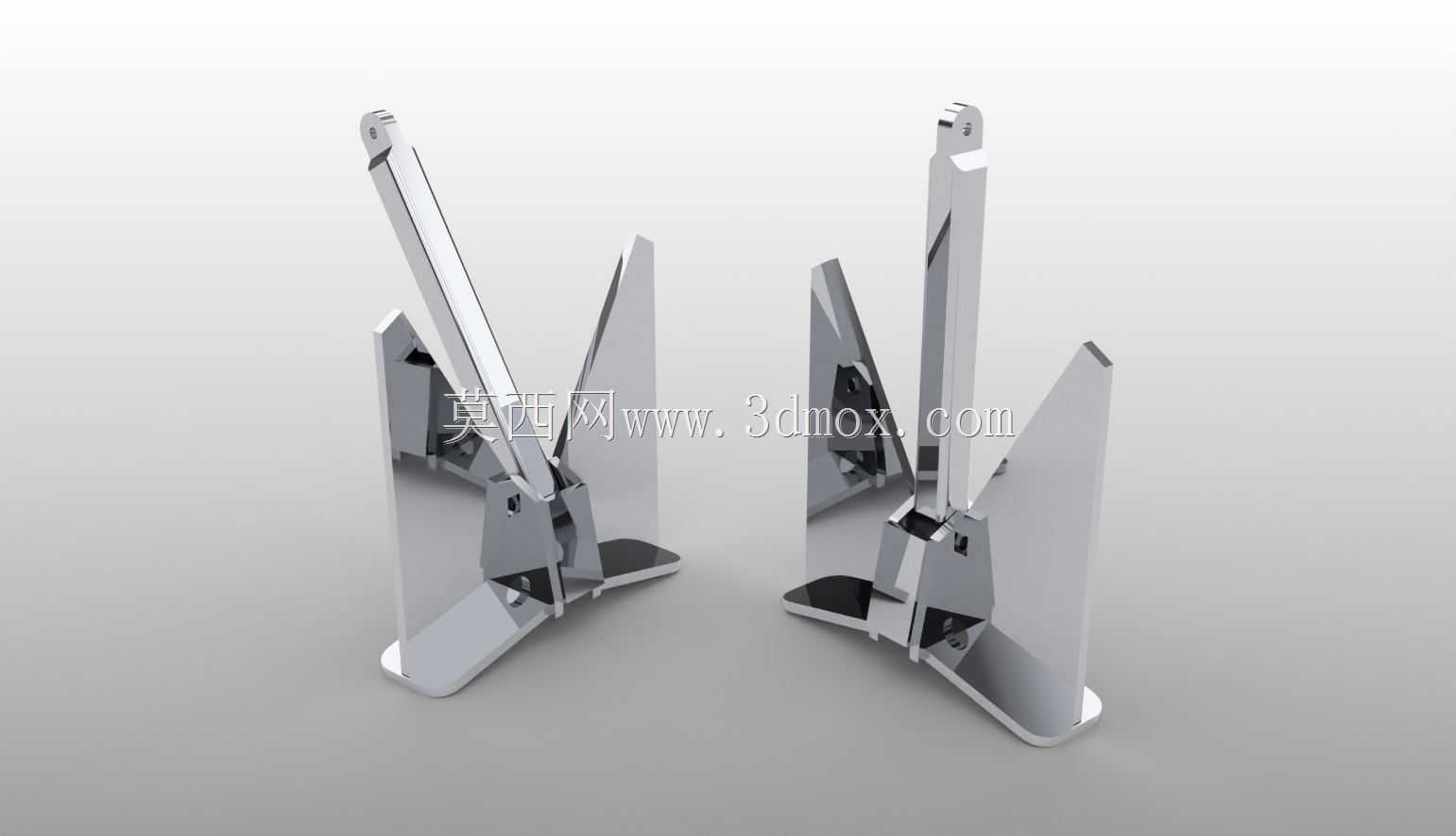

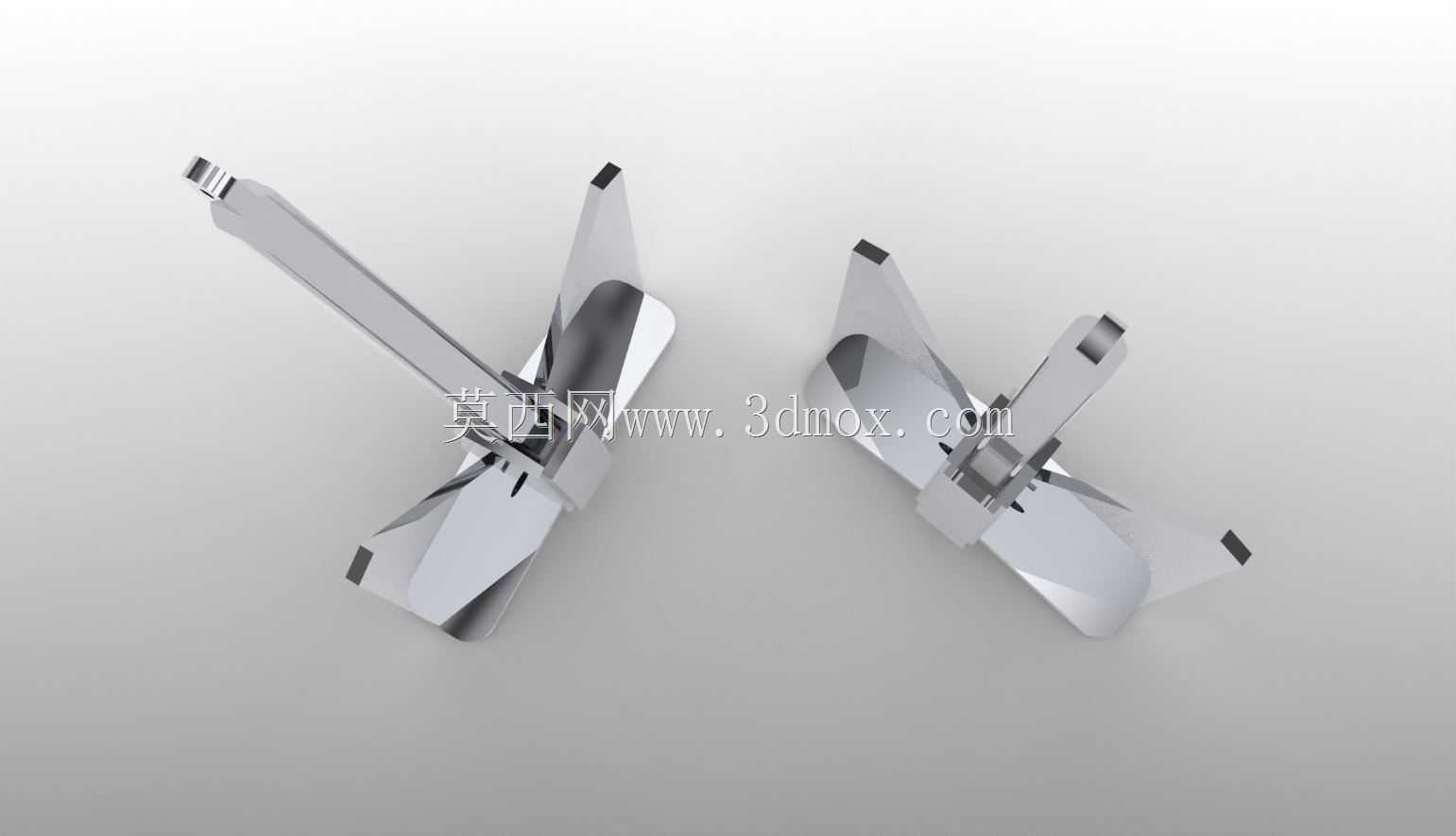

　　这款锚泊构件面向中小型作业船舶、内河驳船、近海养殖作业平台以及临时锚泊的工程辅助船设计，整锚标称重量为100kg，属于轻型大抓力锚的常用规格区间。从结构形态来看，它没有传统霍尔锚那种厚重的整体铸钢锚爪与锚冠，而是采用板式张开爪叶配合长锚干的构型，两个宽幅爪叶在锚着底后会随拉力方向翻转切入底质，接触海床或河床后形成较大的承压面积，在泥沙、淤泥、软黏土这类常见内河与近岸底质中能获得比同重量传统锚更稳定的抓持力。

　　在实际船舶舾装选型中，百公斤级锚通常匹配船长十余米至二十余米的小型船舶，配套锚链直径、锚机容链量都需要和锚的抓力区间对应。锚干顶端的卸扣连接位是整锚受力传递的核心，建模时该位置的销孔同轴度、卸扣铰接间隙都需要严格控制：间隙过小会导致锚在收放、翻转过程中卡滞，锚爪无法顺利随底质姿态调整切入角度；间隙过大则会在船舶受风浪冲击、锚链瞬间张紧时产生冲击载荷，长期交变受力后铰接位置容易出现磨损扩孔。

　　设计这款锚的结构时，爪叶的弯折角度是经过反复校核的关键参数。爪叶外缘做了圆滑过渡处理，没有尖锐棱角，一方面避免抛锚、起锚过程中剐蹭船体外板、锚链筒内壁，另一方面在锚拖拽切入底质时，圆滑的导缘能引导爪叶平稳向下嵌入，不会出现锚体平躺、爪叶搭在底质表面无法抓底的走锚情况。锚干采用长直杆构型，在锚随锚链下沉过程中能保持稳定的姿态，触底后锚干的重力力矩会带动锚体自然翻转，让爪叶始终朝向底质，不需要船员额外调整锚的入水姿态。

　　从安装边界来看，整锚收拢状态下的外轮廓宽度需要匹配船舶锚链筒的内径，锚爪最大张开后的回转半径要保证在锚收存入锚穴时不会和船壳板、锚台加强结构发生干涉。锚冠底部的支撑平面做了加厚处理，当锚被收回到船侧锚位停靠时，整个锚体的重量会通过锚冠支撑面贴合在船体外板的锚垫板上，避免航行过程中锚体晃动撞击 hull 结构。板式爪叶在保证结构强度的前提下大幅降低了不必要的冗余重量，同重量下爪叶的展开面积比传统铸钢锚大出近一倍，这也是它在软底质水域抓力表现更优的核心原因。

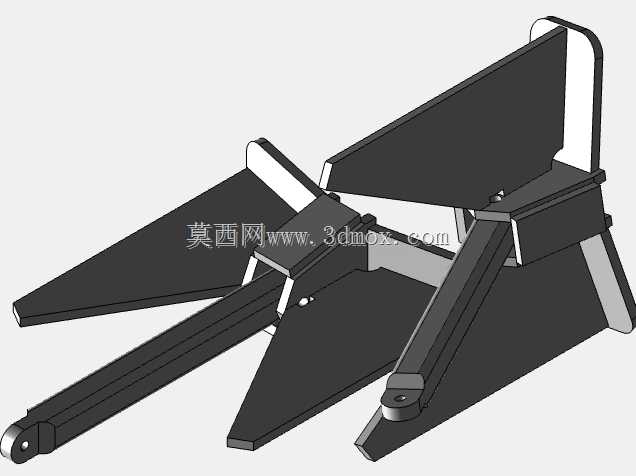

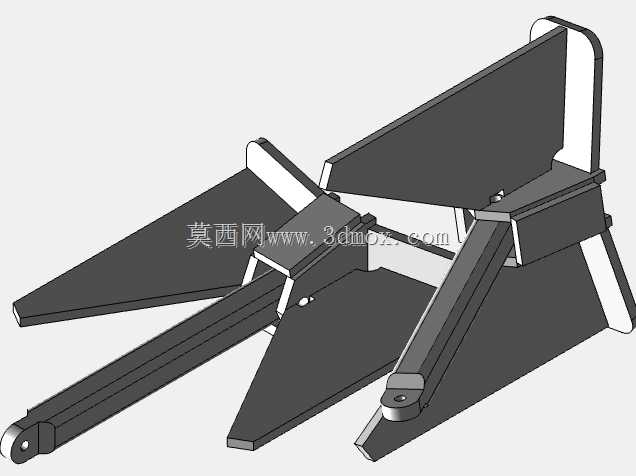

　　针对近海作业的使用场景，构件整体采用锚链钢材质加工，焊接位置都做了连续满焊处理，爪叶和锚干连接的受力节点额外增加了加强筋板，抵抗船舶在风浪中偏荡时产生的侧向弯折载荷。在三维建模过程中，所有钣金折弯区域都保留了实际工艺对应的折弯圆角，没有出现零厚度的尖锐几何面，铰接销孔的位置预留了实际装配的卸扣安装空间，整体结构既满足锚泊设备的受力强度要求，也完全适配小型船舶的锚泊系统安装布局，在临时驻泊、防风锚泊的工况下能提供可靠的底质抓持力，降低走锚风险。
