船用全环向航行信号灯结构设计

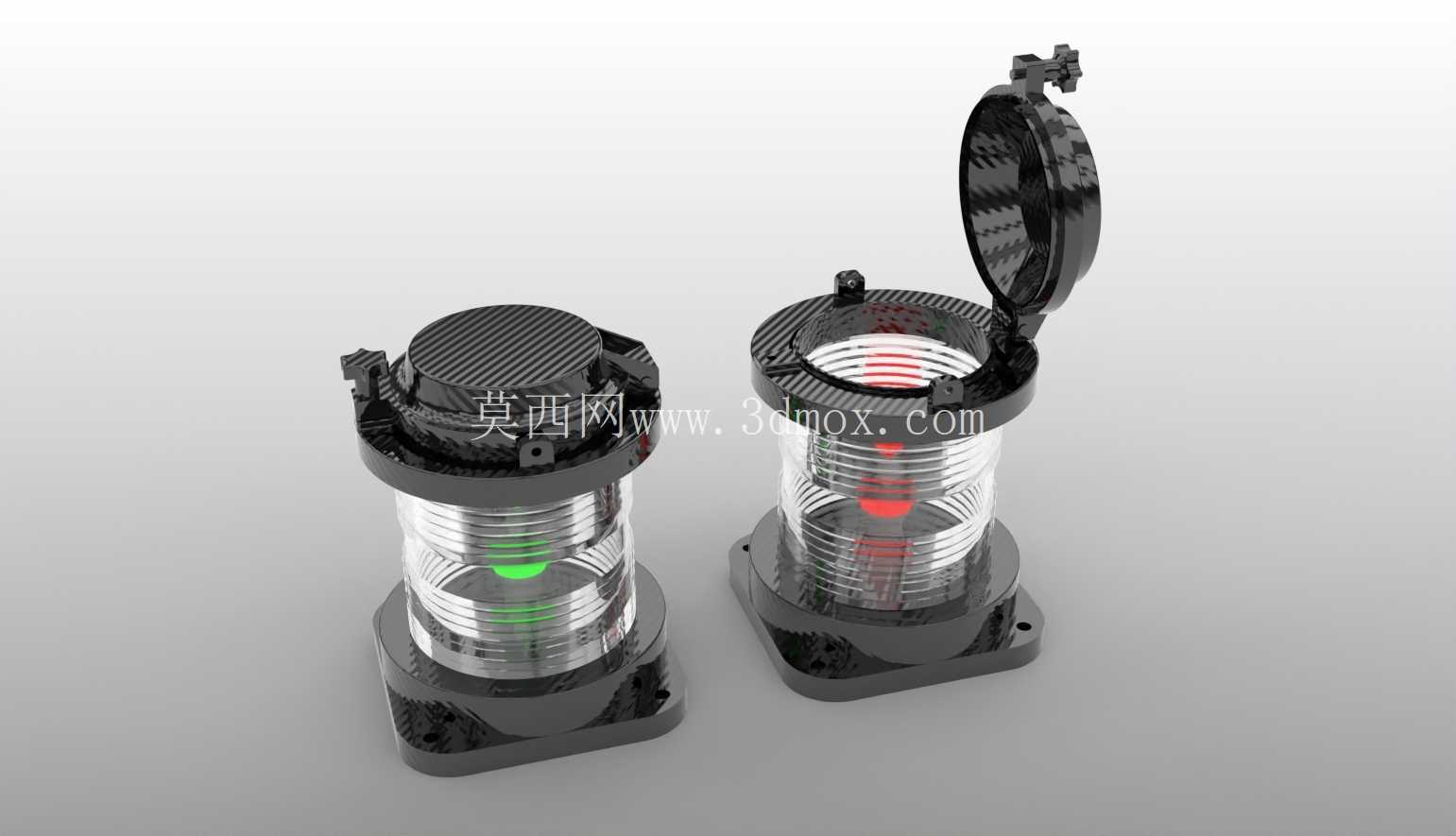

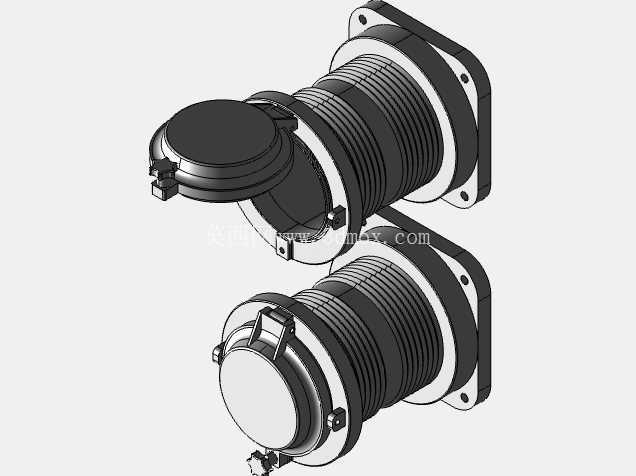

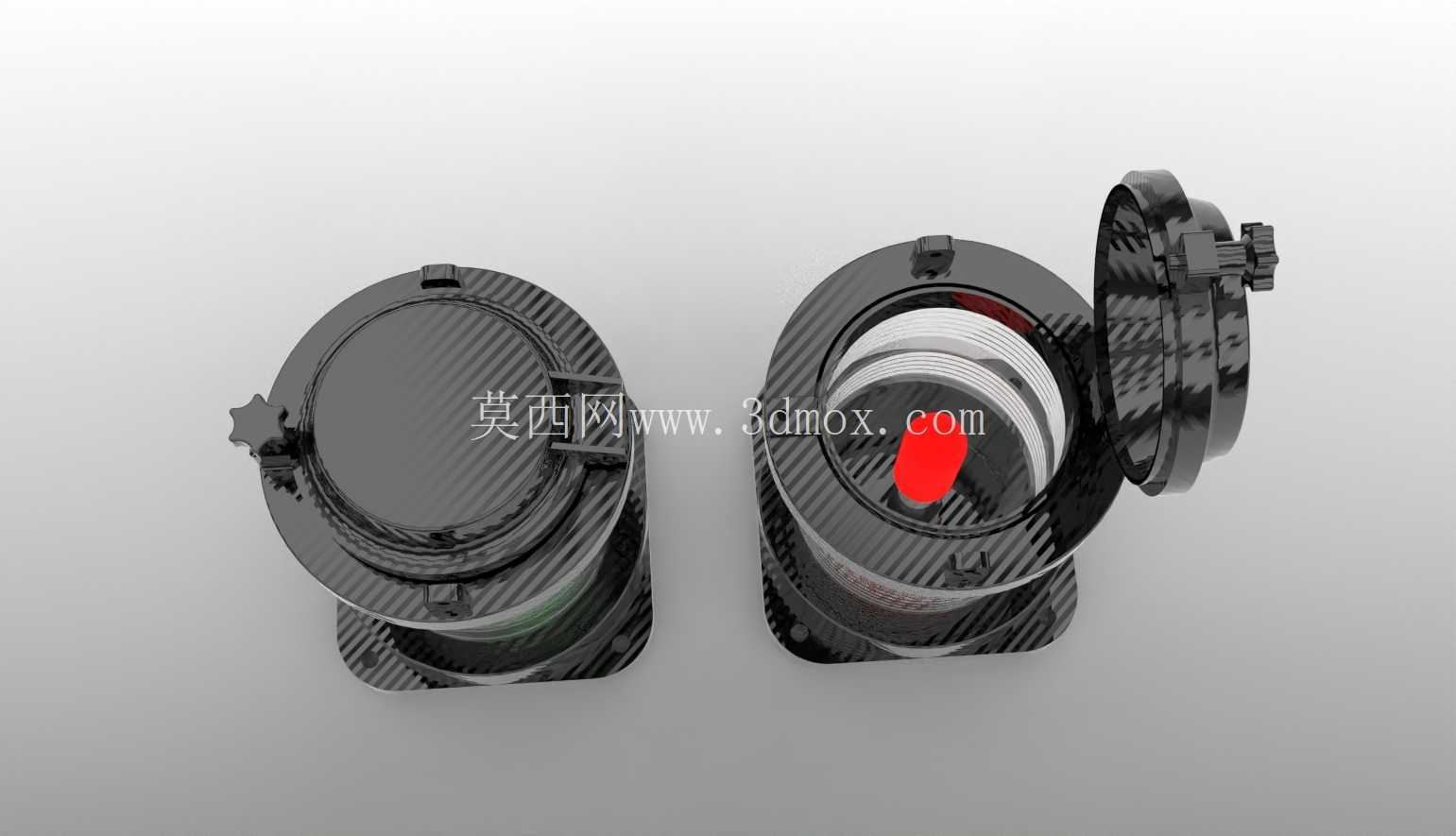

　　这套船用全环向航行信号灯的三维结构，面向内河、近海各类机动船舶夜间航行的灯光信号联络需求搭建，建模过程完全参照实船舾装件的装配逻辑展开，没有做脱离工程实际的外观简化。灯具整体采用上下法兰夹持透明灯罩的立式布局，底部为带四个安装孔的方形铸铁底座，底座边缘做了圆弧过渡与加强筋隆起，既可以分散航行中船体振动带来的交变应力，也能避免甲板安装位置积水积盐；顶部压盖同样为黑色耐候壳体，侧面设置了快拆式锁扣与提手结构，船员在甲板上更换灯泡、清理灯罩内壁时，不需要完全拆卸整灯，掀开锁扣即可取出内部光源组件，维护操作在颠簸航段也能快速完成。

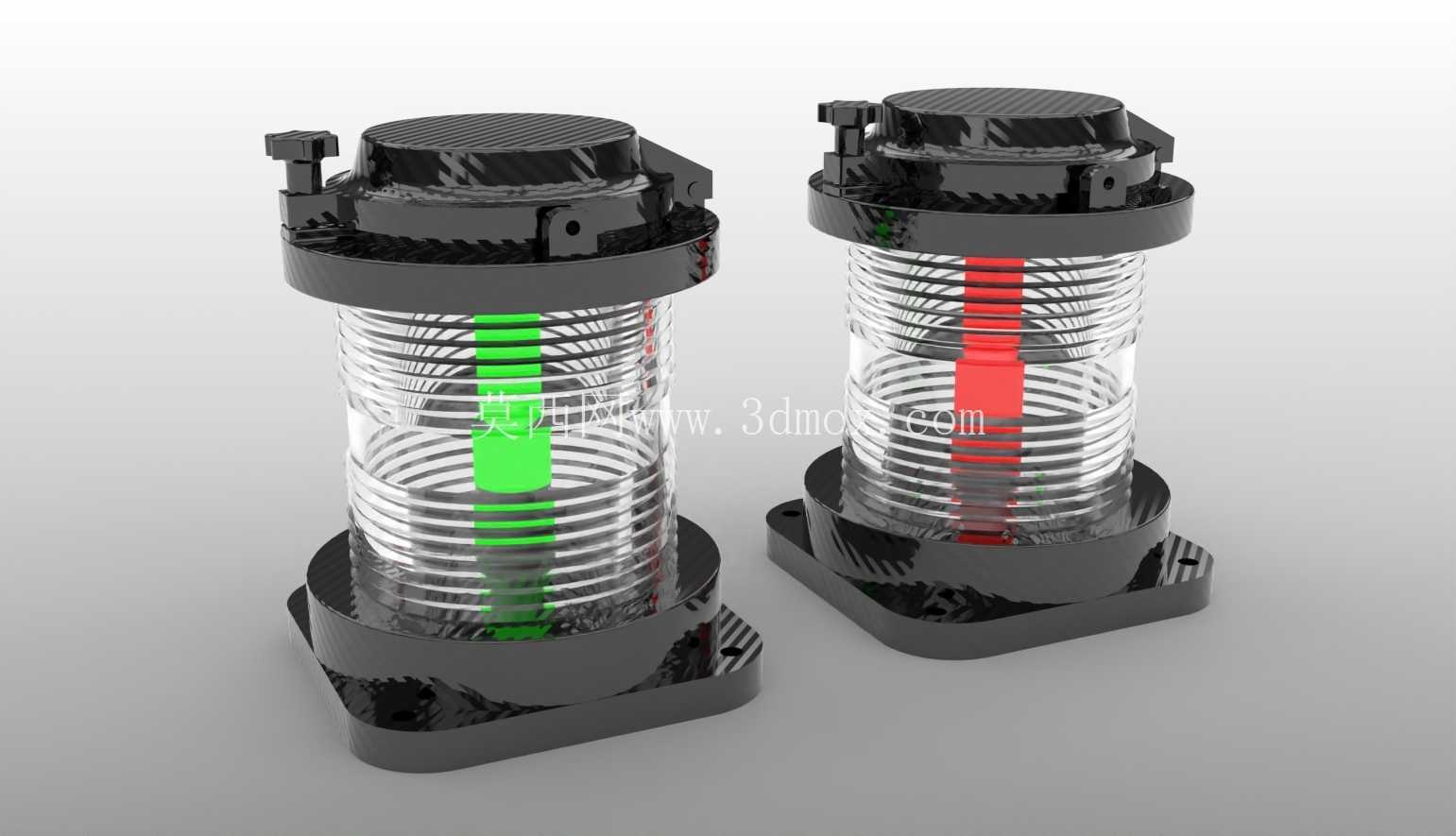

　　从选型适配的角度看，这类信号灯主要适配长度12米及12米以上、50米以下的钢制、玻璃钢制船舶，夜间航行时按照避碰规则要求，向全周360度范围投射红、绿两种规定光色，用来标示船舶作业状态、锚泊位置或者会船意图，灯罩内部的光源居中布置，外围环绕的螺纹状透明棱纹不是装饰结构，而是经过配光设计的散光结构：光线穿过棱纹后会在水平方向均匀扩散，不会出现局部亮斑或者暗区，远处过往船舶在任意方位角都能清晰识别灯质，同时竖直方向的光线被适度约束，避免光通量向上空浪费。灯罩选用耐冲击的透明工程塑料，螺纹段同时承担密封与散光双重作用，上下两端分别嵌入顶盖与底座的密封槽内，配合槽内的耐油橡胶密封圈，整机防护等级达到IP56，能够抵御航行时甲板上浪的直接冲刷，也能阻挡盐雾、细雨与粉尘进入灯腔内部，沿海航区长年使用也不会出现内部结露、触点锈蚀的问题。

　　结构建模时特意还原了灯具的实际安装边界：底部方形底座的安装孔位间距按照船用标准舾装尺寸设定，既可以直接用螺栓固定在甲板的专用灯座上，也可以搭配支架安装在桅杆顶部、舷侧通道或者船艏锚机附近，安装面下方预留了接线空腔，船用电缆从底座中心的防水格兰头穿入，内部接线端子完全藏在空腔内，不会外露在露天环境。光源部分兼容12V与24V两种船用直流供电制式，单灯功率25W，红绿两种光色通过灯罩内部的彩色滤光段实现，两款灯具并排布置时可以分别作为左舷、右舷信号灯，也可以单盏安装作为锚灯、作业警示灯使用，整灯不含包装的自重约1.2kg，单人徒手即可完成安装更换，不会对桅杆、甲板支架造成额外的载荷负担。

　　设计过程中也充分考虑了船舶工况的特殊性：顶部压盖表面做了防滑滚花，雨天船员带防滑手套操作锁扣时不会打滑；所有外露金属件都采用了防腐处理，黑色壳体为防静电耐候材质，长期受紫外线照射也不会出现粉化开裂；灯罩的螺纹段在装配时还能起到导向作用，上下壳体对位扣合时不需要反复调整密封圈位置，旋转压下即可让密封面完全贴合，既适合船厂新造阶段的批量预装，也方便运营船舶的旧灯替换改造，整套结构没有复杂的传动部件，日常仅需定期擦拭灯罩外表面、检查密封圈老化状态即可，全生命周期的维护成本很低，完全匹配民用船舶航行信号设备的实用需求。
