日系商用车轮毂六孔锁紧限位法兰垫片

　　在轻卡、皮卡以及轻型商用车的底盘轮端维护作业里，轮辋与轮毂结合面的锁紧可靠性一直是现场装配最容易被忽略的环节。这款六孔环形限位垫片，正是针对日产、丰田、五十铃多款轻型商用车的轮端螺栓布局开发的配套结构件，核心作用是在车轮螺母反复拧紧、车辆长期承受交变冲击载荷的工况下，约束六根轮栓的相对位置，分散螺母压紧面的局部应力，避免单根螺栓受侧向剪切力出现松动、弯折甚至断裂的故障。

　　从现场使用场景来看，这类垫片多用于矿区短途转运轻卡、城乡物流皮卡、工程通勤五十铃轻卡的轮端改装与维保场景：车辆长期在非铺装路面行驶，车轮承受的垂直冲击、转向侧向力、制动反扭会反复作用在轮毂螺栓组上，普通平垫圈仅能垫在单个螺母下方，无法联动约束六个螺栓的位置，长期颠簸后容易出现螺栓孔位微错位、螺母预紧力衰减的问题。这款整体式六孔垫片把六个穿栓孔连为一个刚性环形基体，装配时六个螺栓同时穿过对应孔位，相当于给整组轮栓增加了一层联动定位支撑，轮端受载时六个孔位共同分担侧向力，不会出现单根螺栓单独受力变形的情况。

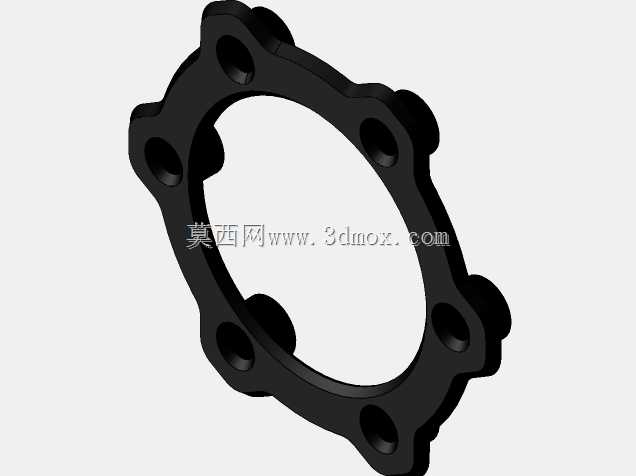

　　结构设计上，垫片主体采用扁平环形轮廓，中心大通孔完全避让轮毂中央的轴头凸台，不会和轮毂轴承盖、轴头油封发生运动干涉；外轮廓沿六个螺栓孔的位置做了向外凸起的耳状延伸，每个耳位中心加工出同轴穿栓孔，孔位之间的连接筋板做了等宽加厚处理，既保证整环的刚性，又不会过多增加零件重量。耳位外侧做了圆弧过渡，没有尖锐棱角，装配时不会刮伤轮辋内侧面的防腐涂层，也避免应力集中在筋板转角位置导致零件受冲击开裂。穿栓孔的内径略大于轮栓外径，预留了合理的装配公差，即使轮毂螺栓存在微小的位置度偏差，垫片也能顺利套入，不会出现孔位卡滞、无法落位的问题。

　　尺寸边界方面，这款垫片适配的轮栓规格为6mm级商用车轮栓，整组螺栓分布圆直径对应139.7mm的主流日系轻卡轮距，这个尺寸是丰田海拉克斯、五十铃N系列轻卡、日产D22系列皮卡通用的六孔轮毂安装节圆，行业内通用性极强。垫片的厚度控制在3mm左右，装配后夹在轮毂结合面与轮辋安装面之间，不会改变轮辋的安装距，也不会导致轮栓螺纹啮合长度不足；外轮廓的最大外径小于轮辋内侧的沉台凹槽直径，垫片完全沉入轮辋沉台内，压紧后螺母的压紧面可以完全贴合垫片耳位的端面，预紧力可以均匀传递到整个结合面。

　　建模过程中需要重点管控几个关键公差：首先是六个穿栓孔的位置度，必须严格按照139.7mm节圆做均布排布，相邻孔位的角度偏差控制在0.5度以内，否则装配时会出现个别孔位和螺栓不对中的情况；其次是垫片两端面的平面度，整个环形端面的平面度要控制在0.1mm以内，如果端面翘曲，螺母拧紧后垫片会出现局部虚接，预紧力无法均匀分布；再者是所有外轮廓的过渡圆角，耳位和环形基体连接的位置要做R3以上的圆角过渡，避免热处理或者冲压过程中转角位置出现应力裂纹。实际选型时，技术人员只需要核对轮毂的螺栓数量、节圆直径、轴头凸台外径三个参数：六孔布局、139.7mm节圆、轴头直径小于垫片中心通孔内径，就可以完全匹配安装，不需要额外修改轮辋或者轮毂结构。零件本身既可以采用冲压钢板成型后做发黑防锈处理，也可以采用铝合金铣削加工来降低簧下质量，两种工艺都能满足轮端的承载需求，适配不同的改装与维保场景。
