电动滑板车外置充电开关安装支座

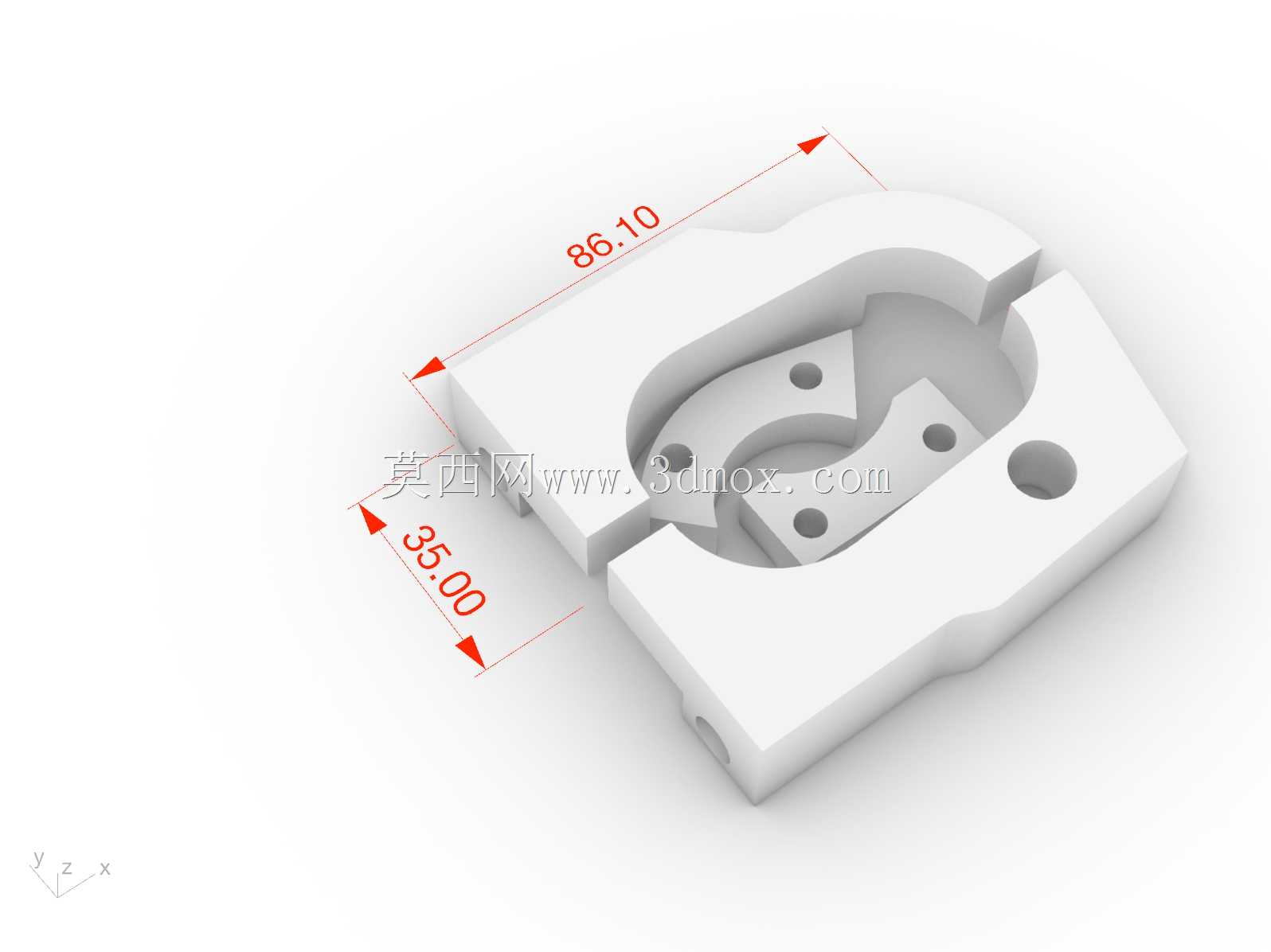

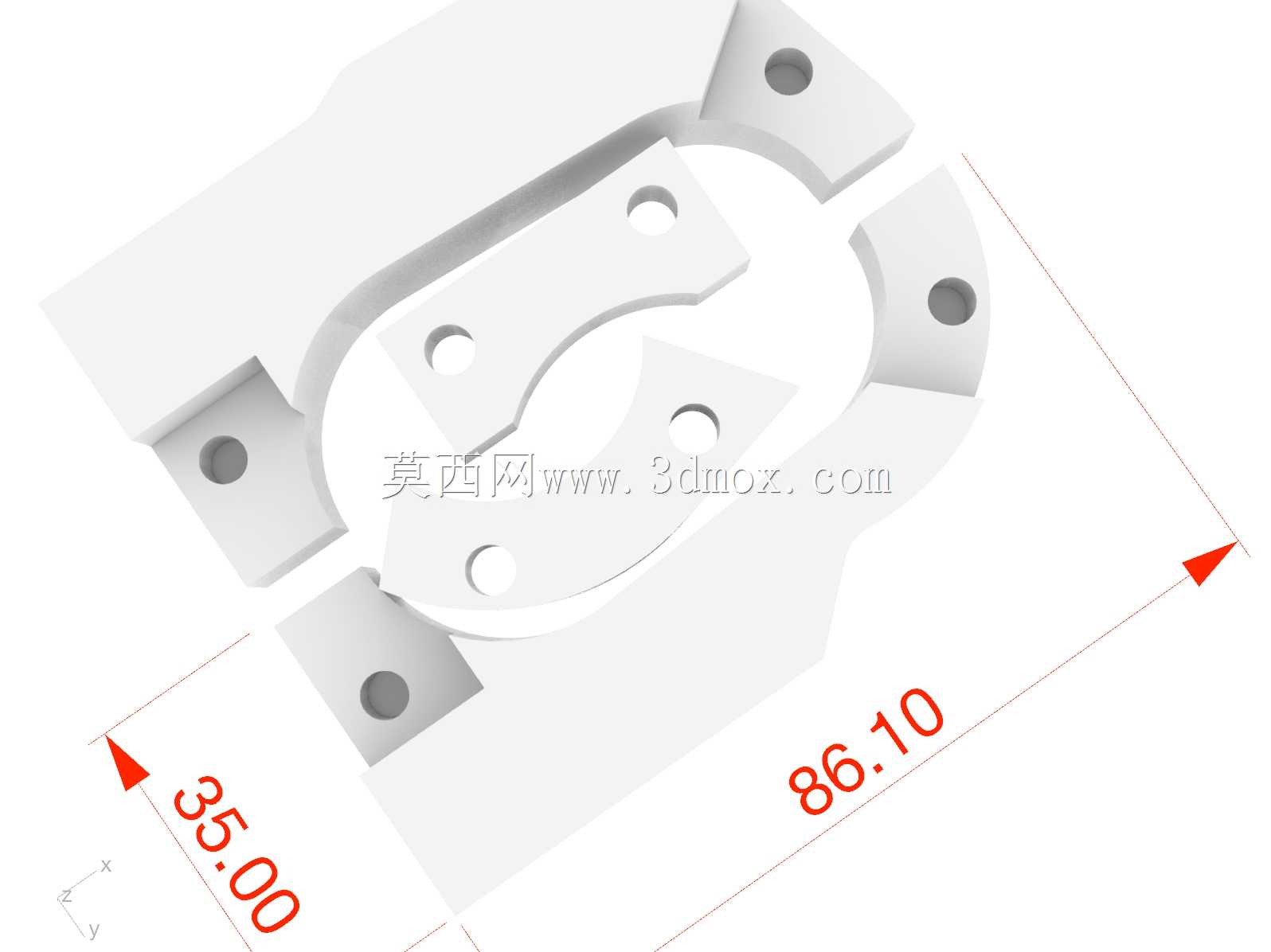

　　这款安装支座的设计出发点，是解决电动滑板车在日常改装与功能拓展过程中，外置控制开关和USB充电对接模块缺乏可靠固定点位的问题。在短途代步工具的实际使用场景里，用户经常需要在车把、立管或者踏板周边加装充电转接件、灯光控制开关、外接供电接口，若直接采用扎带捆绑或者双面胶粘贴，经过路面颠簸、雨水侵蚀和反复插拔后，很容易出现部件松脱、接口错位、线束拉扯断裂的故障。这个支座采用一体式块状承载结构，整体轮廓顺着安装基面的弧度做了适配，主体长度方向的外轮廓尺寸控制在86.10毫米，宽度方向的核心安装跨度为35.00毫米，这个尺寸边界刚好可以贴合滑板车折叠立管附近的安装平面，不会和周边的折叠锁扣、走线槽发生运动干涉。

　　从结构布局来看，支座中间开出了大尺寸的C形避让槽，这个槽位并非单纯的减重设计，它首先为对接模块的插接动作预留了操作空间，使用者在插拔USB接头或者拨动外置开关时，手指可以从槽口两侧伸入，不会被支座侧壁挡住操作路径；其次C形开口可以让线束从槽体内部自然穿出，避免线材在支座底部被挤压弯折，长期使用中线材的弯曲半径能够保持在合理范围，降低铜芯折断的风险。支座本体上分布的多个通孔，分别对应两类固定需求：外侧的大孔用于将整个支座锁附在车体的预设安装位，孔位周边做了局部加厚处理，当螺栓施加锁紧扭矩时，加厚区域可以分散压应力，避免塑料或者轻质合金材质的支座出现锁裂；内侧的几个小孔则用于固定开关底座和充电对接模块，孔位的间距按照常用微型开关与USB母座的安装孔距匹配，不需要二次打孔就可以完成配件装配。

　　在建模过程中，所有的棱边都做了小圆角过渡，尤其是C形槽的开口位置，没有留下尖锐的应力集中角。滑板车在铺装路面行驶时会持续受到低频振动，经过减速带或者坑洼路面时还会产生瞬时冲击，圆角过渡可以让振动载荷沿着支座壁面均匀传递，不会在槽口尖角处产生疲劳裂纹。支座的底部安装面并非完全平面，而是对应车体安装位的曲面做了随形贴合，当锁紧螺栓拧紧后，支座底面和车体基面可以实现面接触，相比点接触或者线接触的固定方式，面接触能够大幅降低长期振动下的松动概率，也不会因为局部压强过大压伤车体的铝合金管壁。

　　实际选型装配时，首先要确认安装点位的周边空间：86.10毫米的长度方向需要预留至少90毫米的平直安装面，35毫米的宽度方向要避开折叠机构的运动行程，尤其是滑板车在折叠和展开的全过程中，支座的任何突出部分都不能和折叠铰链、前轮挡泥板发生剐蹭。支座上的安装孔可以适配M3或者M4规格的紧固螺丝，装配时建议在螺丝和支座接触面之间加装平垫圈，既可以分散锁紧力，也能防止骑行振动导致螺丝回松。中间的C形槽除了走线束之外，还可以容纳对接模块的突出尾部，部分USB充电模块的尾部会带有焊线凸起，这个槽位的深度刚好可以容纳凸起部分，让模块的顶面和支座表面基本齐平，外观更加整洁，也不会因为突出部分勾扯到背包或者衣物。

　　这款支座的应用场景并不局限于滑板车改装，在小型电动代步车、折叠电动车、便携电动工具的附加功能改造中，只要安装空间的尺寸边界匹配，都可以借用这个结构思路：用一体式块状支座提供稳定的安装基准，用开口避让槽解决操作空间和走线问题，用分散布置的孔位同时实现支座自身固定和外接模块固定。在做三维结构校验的时候，需要重点核对装配后开关的拨动手程，确保拨杆在全开和全关位置都不会碰到槽壁；同时要模拟充电接头完全插入后的状态，确认接头尾部的线材能够从C形槽中顺畅引出，弯折角度不超过线材允许的最小弯曲半径。支座的壁厚设计兼顾了轻量化和结构强度，既不会因为壁厚过大增加不必要的重量，影响滑板车的续航表现，也不会因为壁厚过薄导致锁紧时发生形变，整体结构在反复拆装和长期振动工况下都能保持稳定的定位精度。
