凯尔特风格装饰结环形镂空纹样设计

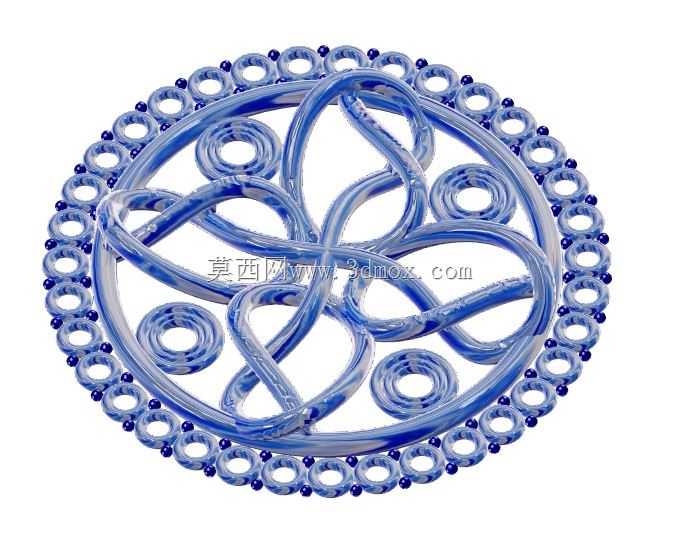

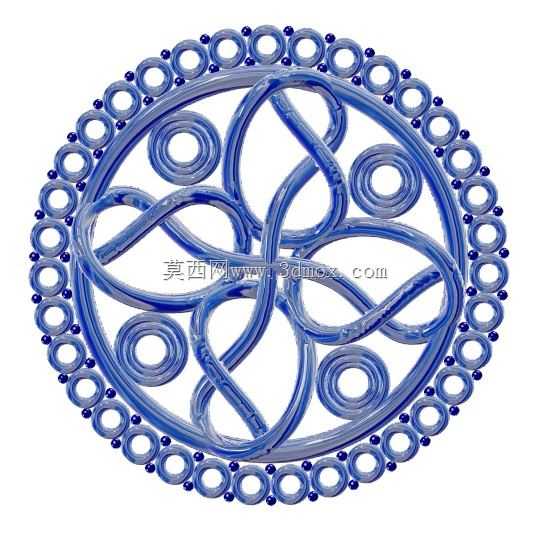

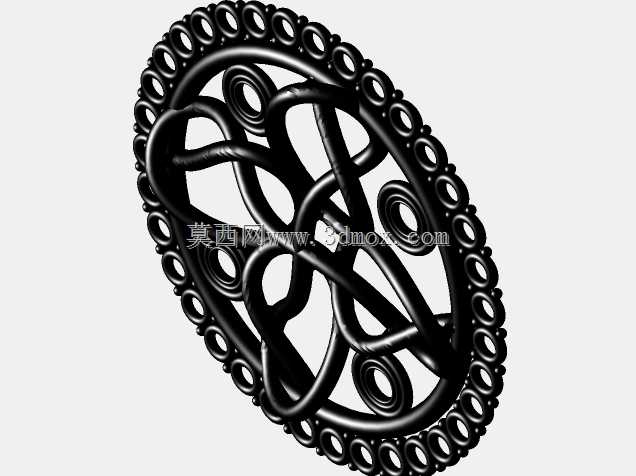

　　这类凯尔特结造型的环形镂空构件，最早脱胎于岛屿艺术中的装饰结体系，现在常被应用在文创装饰、工艺饰品、工业外观饰件的结构设计中，不少需要做复古风格外观包覆的设备面板、装饰性盖板、工艺礼品的结构件都会参考这类交织纹样做结构延伸。从实际建模落地的角度看，整个构件采用外圆环带作为安装基准边界，外沿均匀排布的小圆孔是预留的安装定位点位，可适配M2到M3规格的紧固件做沉头安装，安装面的平面度公差需要控制在0.1mm以内，避免安装后出现局部翘曲影响装饰面的平整度。内部的交织结体采用等截面的圆弧形条带结构，条带的截面直径统一，所有交叉位置都做了顺滑的曲率过渡，没有尖锐的棱角，既方便后续做表面的抛光、电镀或者上色处理，

　　也能避免在作为接触类饰件时出现刮蹭的问题。设计这类交织结构的时候，首先要确定外圆环的基准直径，根据实际安装场景的预留空间调整整体外径，内部的结体线条全部采用连续的样条曲线绘制，所有交叉点的上下叠压关系要保持逻辑一致，不能出现线条穿模或者叠压顺序混乱的问题，每一段条带的曲率半径都要大于条带自身的截面直径，避免3D打印或者注塑成型的时候出现局部壁厚不均、填充不足的缺陷。外沿的定位小圆孔中心全部落在同一个基准圆周上，孔间距保持均匀一致，相邻孔的中心距误差控制在0.05mm以内，保证安装的时候可以和底座的安装柱精准对位，不会出现孔位错位无法装配的问题。在实际的应用场景中，如果是作为金属工艺饰件使用，可以采用失蜡铸造的工艺做成型，

　　后期做珐琅填色或者做旧处理，还原传统凯尔特装饰的质感；如果是作为文创产品的塑料装饰件，可以采用透明PC或者亚克力材料注塑，内部做纹理蚀纹，搭配灯光实现透光的装饰效果；如果是应用在设备的外观装饰面板上，可以采用铝合金铣削成型，表面做阳极氧化处理，提升耐磨性能和装饰质感。建模过程中要注意所有条带的相交位置都做布尔合并处理，不能出现独立的游离面，所有的圆角过渡都要保持半径统一，避免后续做CAM编程的时候出现刀路断差，影响加工表面的光洁度。整个构件的厚度方向保持等厚设计，厚度根据实际使用场景调整，作为壁挂装饰件的时候厚度可以控制在3-5mm，作为随身饰品的时候厚度控制在1-2mm，

　　作为设备装饰盖板的时候厚度可以根据安装强度要求提升到5-8mm，同时在背面增加加强筋结构，提升整体的抗变形能力。这类交织结结构的设计难点在于保持线条流畅性的同时，保证所有结构的工艺可行性，不能出现曲率突变导致的成型缺陷，同时外沿的安装孔位要和内部结体保持足够的安全距离，避免安装紧固件的时候和内部结构发生干涉，孔边到结体条带的最小距离要大于条带自身的截面半径，保证安装位置的结构强度，不会因为拧紧紧固件的时候出现局部开裂的问题。在做结构校验的时候，要重点检查所有条带的壁厚均匀性，做拔模分析的时候确认脱模方向没有倒扣结构，如果是采用注塑工艺生产，要在结体的隐蔽位置预留0.2-0.3mm的脱模斜度，不影响外观的前提下保证成型后可以顺利脱模。如果是采用3D打印做小批量制作，要注意悬空位置的支撑添加，尽量把支撑设置在构件的背面，避免支撑残留影响正面装饰面的光洁度，打印完成后做轻微的打磨抛光就可以达到预期的表面效果。
