简易皮筋动力牙签十字发射装置

　　这类小型弹射结构的设计，最初是从日常随手可得的小物件趣味玩法延伸而来，核心是利用皮筋拉伸储能实现牙签类轻质细杆的短距离弹射，整体结构没有复杂的传动副，全部依靠构件自身的卡槽、限位结构完成装配与功能实现，不需要额外的紧固件或者粘接工序，完全靠结构卡接就能组装成型。从实际应用场景来看，这类结构常作为机械结构入门的教学演示案例，用来讲解弹性势能转换、杠杆触发、限位导向这些基础机械原理，也可作为桌面级的趣味机械摆件，帮助刚接触结构设计的从业者理解薄壁件的受力设计、卡接结构的公差配合逻辑。

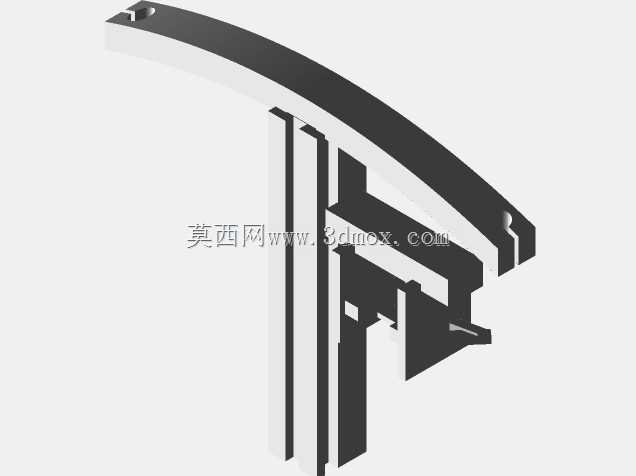

　　设计思路上，整体采用一体化的弓臂与发射槽集成结构，弓臂部分做了弧形过渡，避免应力集中在弯折位置，弓臂两端预留了皮筋挂接的卡槽，卡槽深度经过测算，刚好能卡住常见的圆形截面橡皮筋，不会因为拉伸力过大出现皮筋滑脱的问题，同时卡槽边缘做了小圆角处理，避免长期使用过程中割伤皮筋导致断裂。发射槽部分采用双侧导向肋的结构，两根平行的导向肋之间的间隙刚好匹配牙签的杆径，能够保证牙签在弹射过程中沿着直线方向飞出，不会出现侧向偏移的问题，导向肋的高度控制在牙签直径的三分之二左右，既能够起到导向作用，又不会阻碍皮筋的回弹运动。触发结构采用一体式的杠杆扳机，和主体结构之间通过薄壁的柔性连接实现扳动功能，不需要额外加装转轴，扳机的上端做了卡齿结构，在待击发状态下能够卡住皮筋带动的推块，扣动扳机时卡齿下移，释放推块在皮筋拉力作用下向前运动，撞击牙签尾部完成发射。

　　从外形尺寸与安装边界来看，整个结构的外轮廓尺寸控制在成年人手掌可握持的范围内，弓臂的展开宽度不超过150mm，主体长度不超过120mm，厚度方向最厚位置不超过20mm，整体属于小型手持结构，不需要额外的安装固定基座，单手握持即可操作。结构的壁厚设计上，受力较大的弓臂位置壁厚设置为3mm，保证皮筋拉伸时弓臂不会出现过度形变或者断裂，导向肋和扳机位置的壁厚设置为1.5mm，在保证结构强度的同时尽可能减轻整体重量。卡接结构的配合公差按照3D打印常用的FDM工艺精度设置，卡接位置的间隙预留0.2mm，既能够保证组装时顺利卡入，又不会出现装配后松动晃荡的问题。

　　功能特性方面，整个结构的弹射力度可以通过更换不同粗细、不同根数的橡皮筋进行调整，单根细皮筋的状态下可以实现牙签3-5米的弹射距离，加装两根皮筋时射程可以提升到8-10米，结构本身没有设置多余的调节机构，全部依靠皮筋自身的拉力参数调整输出力度，结构可靠性高，没有易损的小零件，日常使用过程中只需要更换老化断裂的皮筋即可，主体结构可以长期重复使用。导向槽的末端做了敞口设计，装填牙签时只需要从前端将牙签插入导向槽，尾部抵在皮筋推块位置即可完成装填，操作步骤简单，不需要复杂的上弦机构。扳机的触发力度经过优化，扣动力度控制在5N左右，单根手指即可轻松扣动，不会出现扣动费力或者误触发的问题。

　　在结构细节处理上，所有的外露边缘都做了R0.5的圆角处理，避免握持时划伤手部，弓臂的弧形曲线按照等强度梁的逻辑做了厚度渐变设计，从挂点位置到主体连接位置，壁厚逐步增加，保证整个弓臂在皮筋拉伸时各个位置的受力均匀，不会出现局部应力过大导致断裂的问题。推块部分和导向肋之间做了间隙配合，推块的两侧做了小的凸棱，和导向肋内侧的凹槽配合，保证推块运动时不会出现卡滞，运动轨迹始终保持直线。扳机位置的柔性连接部分做了圆弧过渡，避免反复扳动过程中出现疲劳断裂，柔性连接位置的厚度设置为0.8mm，既能够保证扳动时的形变需求，又具备足够的疲劳强度，能够承受数千次的反复扳动不会断裂。
