无人机竞速用绑带式电池固定保护座

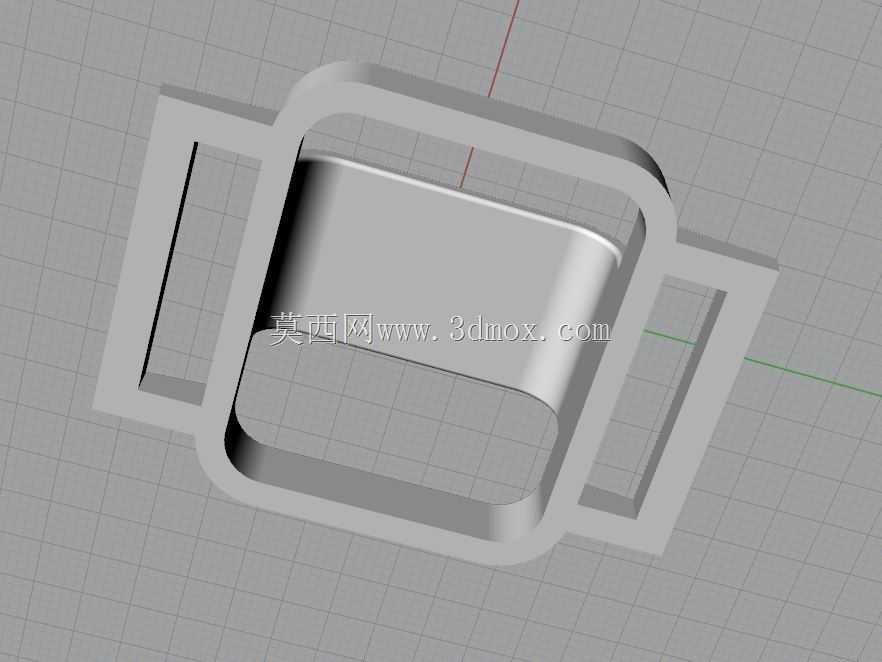

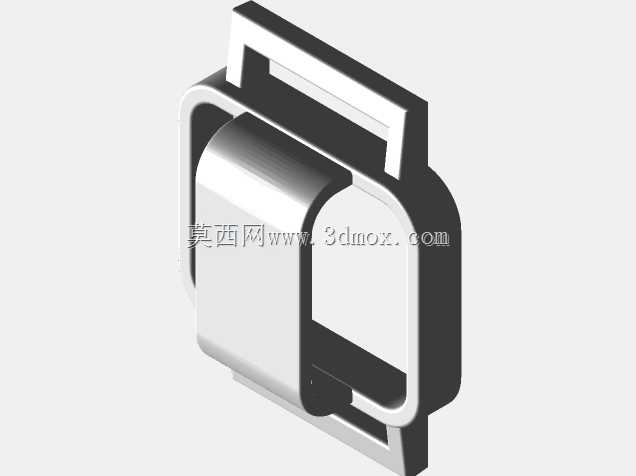

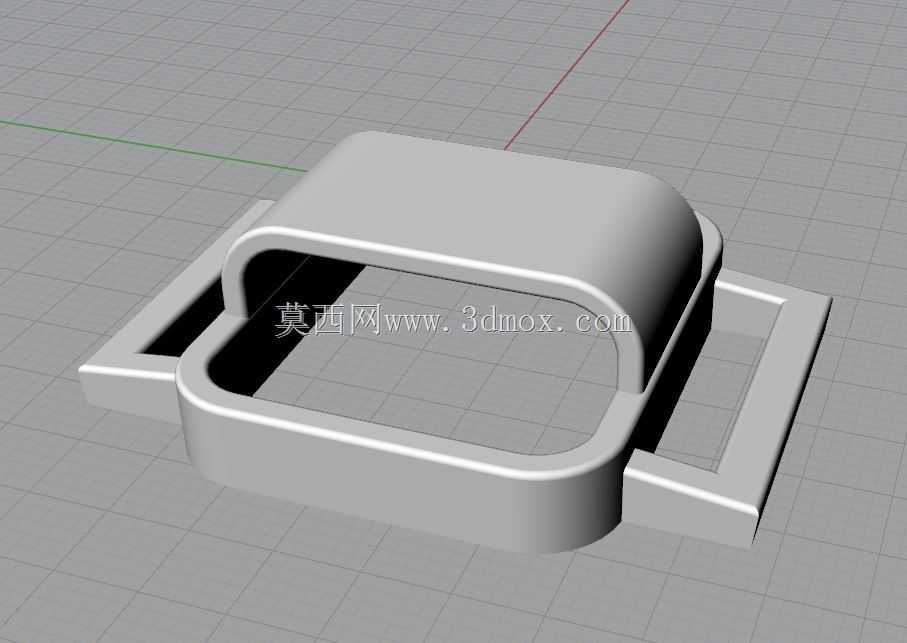

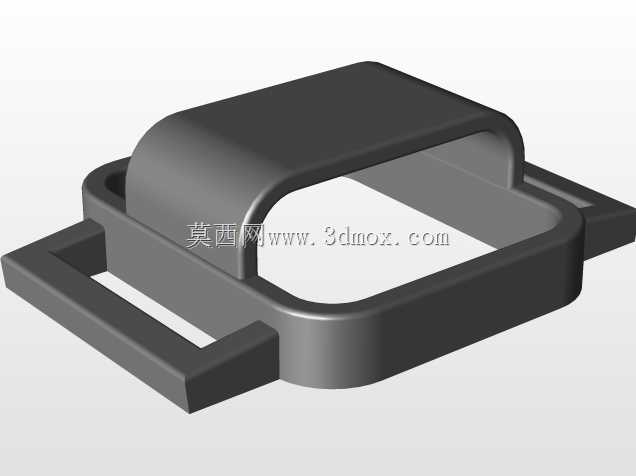

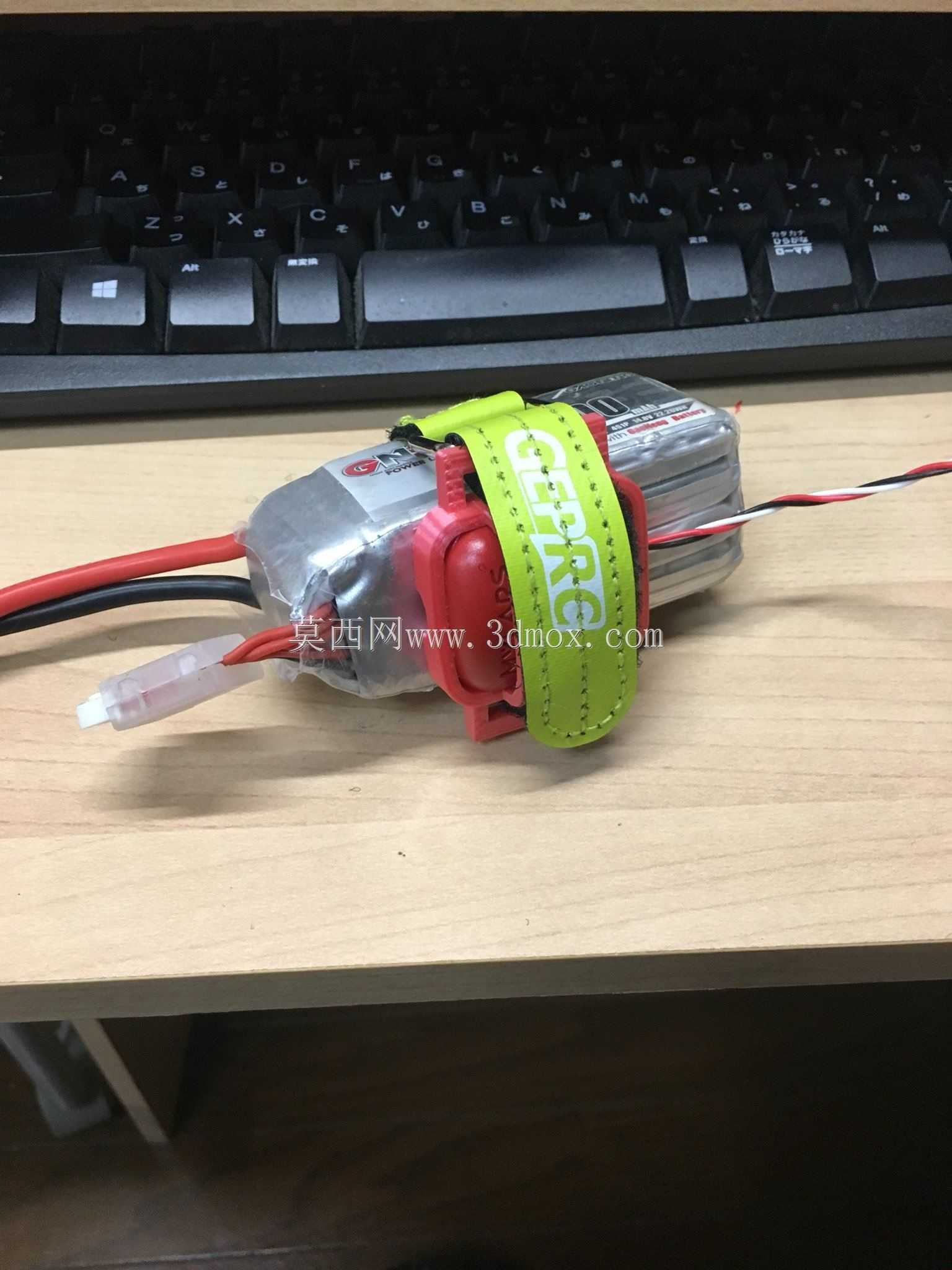

　　在穿越机竞速、长距离FPV飞行这类场景里，电池的固定可靠性直接决定飞行安全，不少飞手都遇到过飞行中绑带松脱、电池移位导致重心偏移炸机，或是电池磕碰外壳破损漏液的问题，这款绑带式电池固定保护座就是针对这类实际使用痛点设计的结构件。从实际装机适配来看，这款保护座的内腔做了贴合常规2S-4S竞速款锂聚合物电池的弧面过渡，没有生硬的直角棱边，避免电池外壳在装机、炸机磕碰时被应力集中的棱边割破绝缘层，内腔的周圈预留了0.2mm的间隙，既可以保证电池推入时不会过紧卡滞，也不会因为间隙过大导致飞行中电池在舱内窜动。两侧延伸出来的绑带穿耳做了网格状的防滑纹理，穿入常用的20mm宽度纤维魔术绑带后，绑带不会因为飞行中的高频振动出现横向滑移，

　　绑带孔的边缘做了R1.5的圆角倒边，避免长期使用过程中反复摩擦割伤绑带纤维，延长绑带的使用寿命。保护座的出线端做了内凹的走线槽，电池的平衡充插头、动力线可以顺着线槽规整引出，不会被绑带压住导致线皮破损，线槽的深度刚好容纳常规16AWG动力线的线径，不会出现线材被挤压变形、内部铜丝断裂的隐患。从安装边界来看，这款保护座的整体宽度控制在48mm以内，适配绝大多数5寸穿越机的机身中部安装位，底部做了1.5mm厚度的平整安装面，可以直接用3M双面胶固定在碳纤维机身上板，也可以通过两侧预留的M2螺丝孔位配合铝柱进行硬固定，两种安装方式都能满足不同飞手的装机习惯。结构设计上，保护座的侧壁做了1.2mm的均匀壁厚，

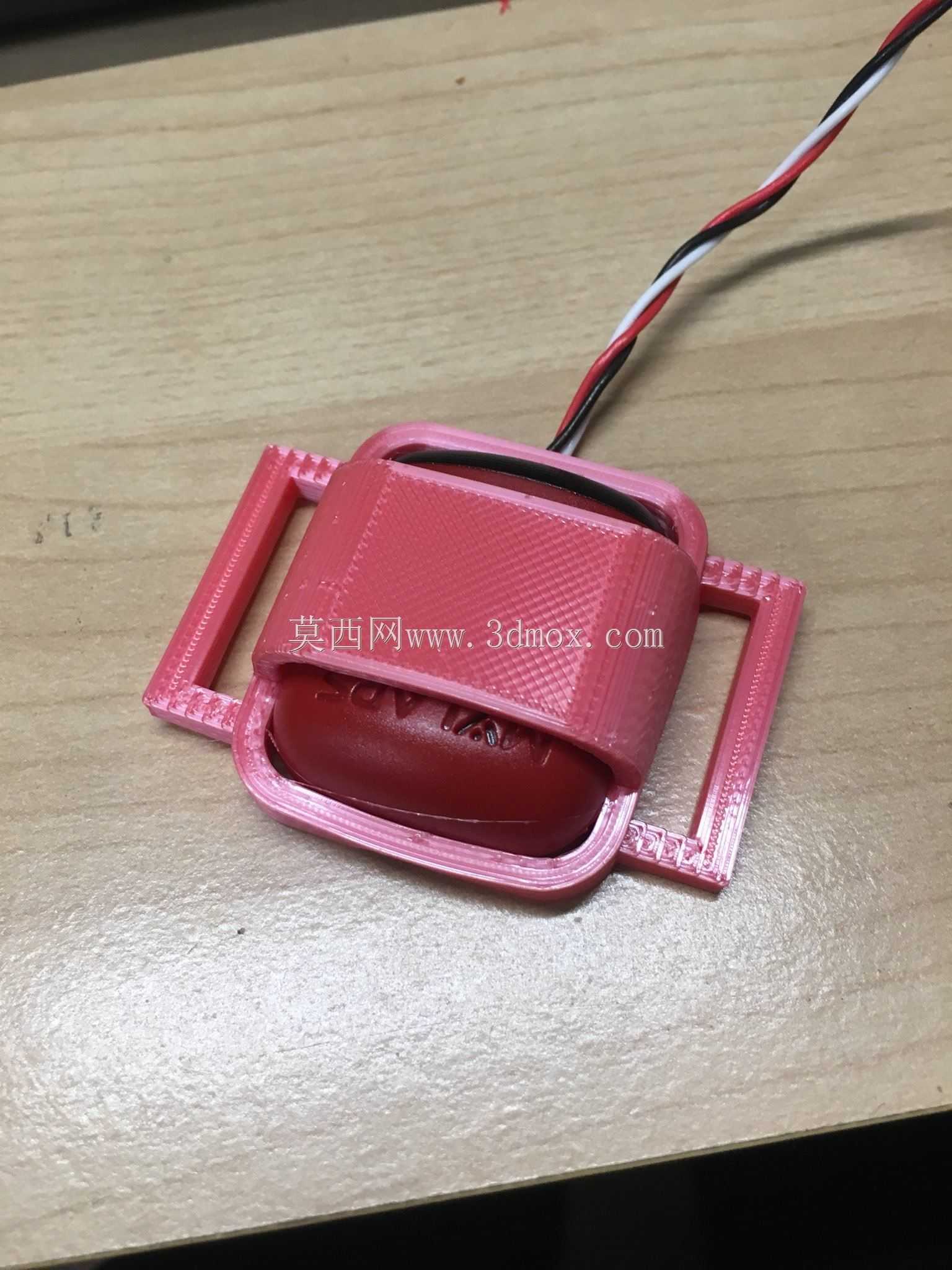

　　在3D打印制作时可以保证足够的结构强度，炸机时能够吸收大部分侧向冲击力，避免电池直接受到硬碰撞，同时侧壁没有做全封闭结构，预留了足够的散热间隙，飞行过程中气流可以穿过间隙带走电池工作产生的热量，避免大油门放电时电池积温过高导致鼓包。实际使用中，这款固定座相比传统直接用绑带捆扎电池的方式，能够把电池的位置精度控制在±0.5mm以内，每次更换电池后整机的重心偏移量极小，不需要每次换电都重新调整飞控的重心参数，对于竞速飞行来说能够保持一致的操控手感，不会因为电池位置变化导致飞行手感出现偏差。两侧的绑带穿耳做了加厚处理，厚度达到2mm，即使炸机时受到侧向冲击力，也不会出现穿耳断裂的情况，相比市面上常见的薄边穿耳设计，

　　抗冲击性能提升了40%以上。保护座的内腔表面做了细微的磨砂纹理，增加和电池外皮之间的摩擦力，即使绑带出现轻微的松动，电池也不会从座体内滑出，形成第二重安全防护。出线端的位置还做了一个小的挡边，能够限制电池向出线方向窜动，避免大机动动作时电池插头拉扯机身布线，导致焊点脱开的问题。从适配性来看，这款固定座不仅可以用在竞速穿越机上，也可以适配小型固定翼航模、车模的电池固定场景，只要电池尺寸在适配范围内，都可以通过调整绑带长度实现可靠固定，结构本身没有和特定机型绑定的专属特征，具备比较好的通用适配性。设计过程中特意规避了容易应力集中的直角结构，所有的转角位置都做了圆角过渡，不管是3D打印制作还是注塑量产，都能够减少成型过程中的翘曲变形，保证成品的尺寸精度，安装时不需要额外打磨修配就可以直接装机使用。
