多列滚动体环形轴承结构设计

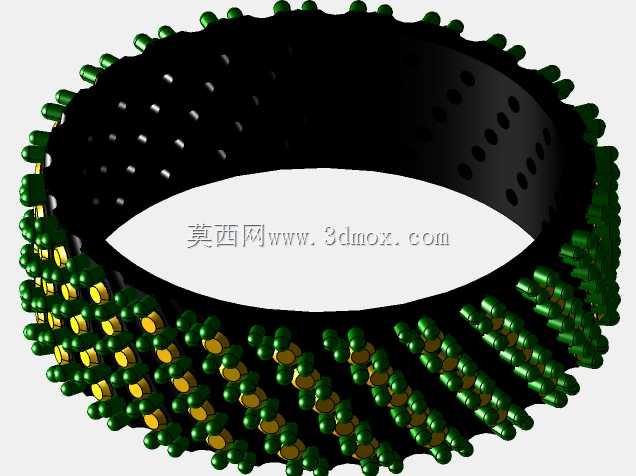

　　这类多列滚动体环形支承结构，常应用在需要承受复合载荷的回转工况中，区别于常规单列深沟球轴承或圆柱滚子轴承，其多列排布的滚动体可以同时承载径向载荷、双向轴向载荷以及一定的倾覆力矩，在重型回转工作台、工程机械回转机构、大型风电偏航系统、盾构机刀盘支承等场景中都能见到同类结构的应用。从结构设计逻辑来看，该支承采用内外双滚道圈体配合多组滚动体的布局，滚动体沿圆周方向均匀排布，相邻滚动体之间设置有独立的保持架隔块，避免滚动体在高速回转过程中发生相互摩擦碰撞，降低运转过程中的温升与磨损速率。外圈表面设计有密集的通孔结构，这类孔位主要用于安装固定时的螺栓穿接，可直接通过紧固件将外圈与设备的固定基座连接，无需额外设计转接法兰，有效缩减安装空间占用。

　　内圈则采用光滑的环形配合面，可直接与回转轴类零件过盈配合或者通过键连接传递扭矩，内圈侧壁同样排布有规律的减重孔，在保证圈体结构强度满足载荷要求的前提下，尽可能降低整体结构重量，减少回转过程中的转动惯量，提升启停阶段的响应速度。从安装边界尺寸来看，该类环形支承的径向截面厚度远大于同内径的常规轴承，轴向宽度也根据滚动体列数对应增加，选型时需要重点核算安装位置的径向预留空间与轴向安装间隙，同时要保证配合面的平面度公差控制在合理范围内，避免安装后圈体发生形变导致滚动体卡滞，影响回转精度。滚动体采用分段式排布设计，每一列滚动体的接触角经过针对性调整，靠近外侧的滚动体主要承担轴向载荷与倾覆力矩，内侧的滚动体主要承担径向载荷，

　　不同列滚动体的载荷分配通过滚道曲率半径的匹配设计实现均衡，避免单列滚动体过载出现早期点蚀失效。保持架采用分段式嵌装结构，无需整体套入安装，在设备维护更换滚动体时，可以直接从外圈的预留装球缺口位置逐个装入滚动体与隔块，降低现场维护的拆装难度。在实际工况运行中，这类多列支承的滚道表面需要做硬化处理，表面硬度达到HRC58-62，硬化层深度根据承载等级匹配，保证在重载冲击工况下滚道不会出现压痕变形。润滑通道可以直接通过外圈的固定孔位转接，无需额外在圈体上加工油孔油槽，降低加工难度的同时保证润滑脂可以均匀到达每一列滚动体的接触表面，形成稳定的油膜降低摩擦系数。在进行三维建模时，需要重点关注滚动体与滚道的接触间隙设计，

　　常温下预留合理的工作游隙，避免工作温度升高后圈体热膨胀导致游隙消失出现抱死现象，同时要保证所有滚动体的位置度公差，沿圆周方向的等分误差控制在允许范围内，保证运转过程中载荷均匀分布在每个滚动体上，避免局部应力集中缩短使用寿命。
