大篷车分体式车门锁扣结构设计

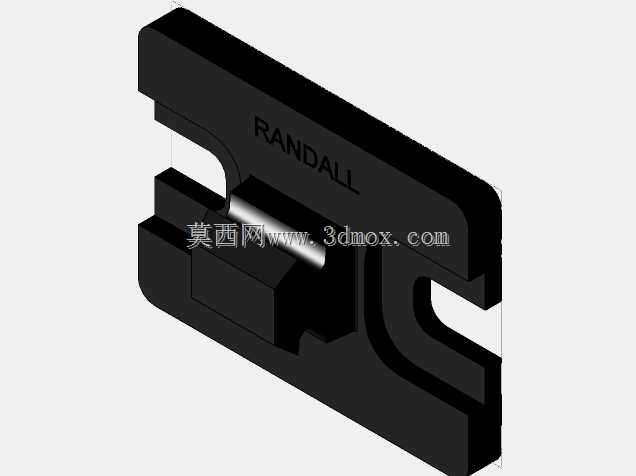

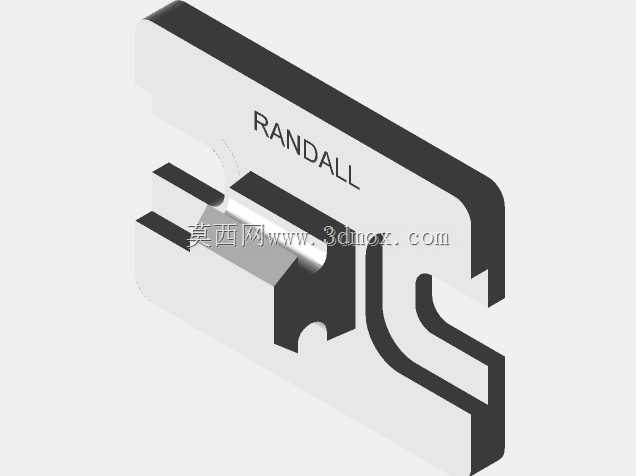

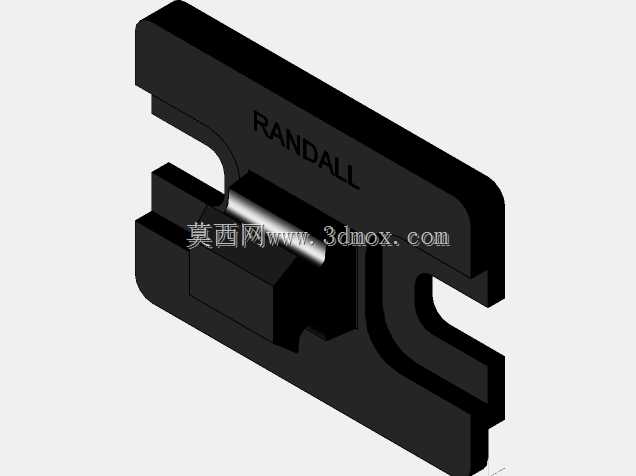

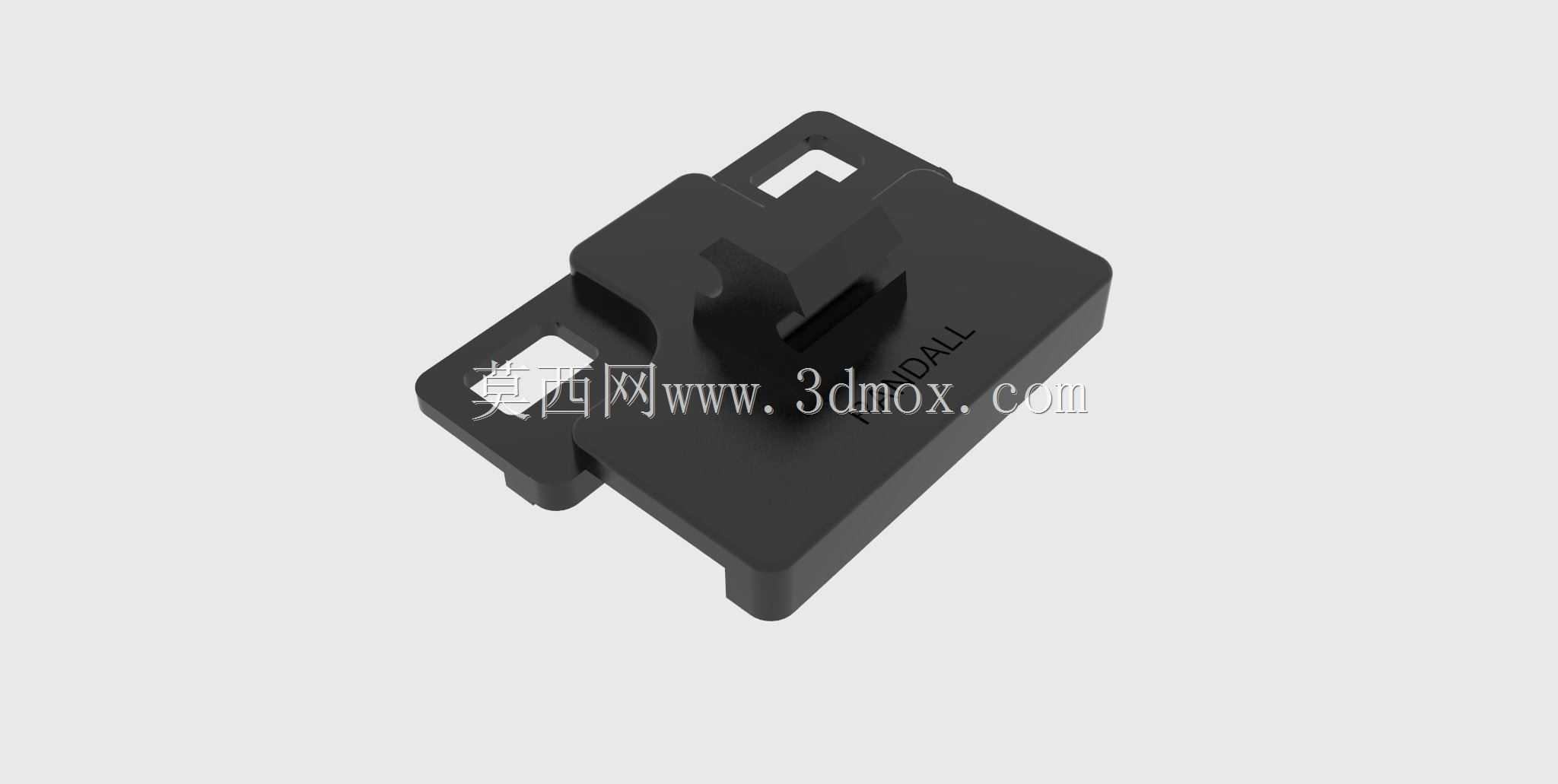

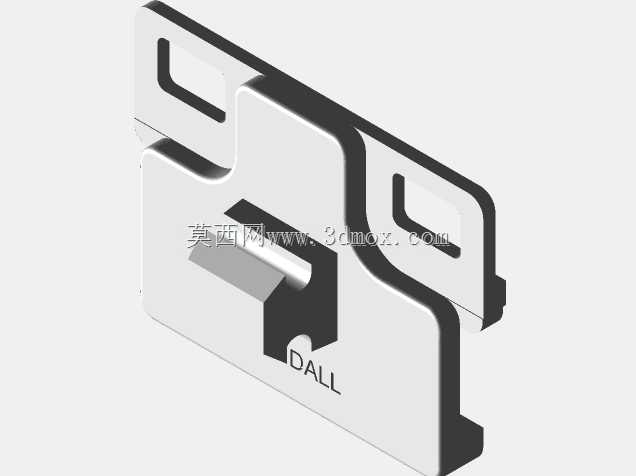

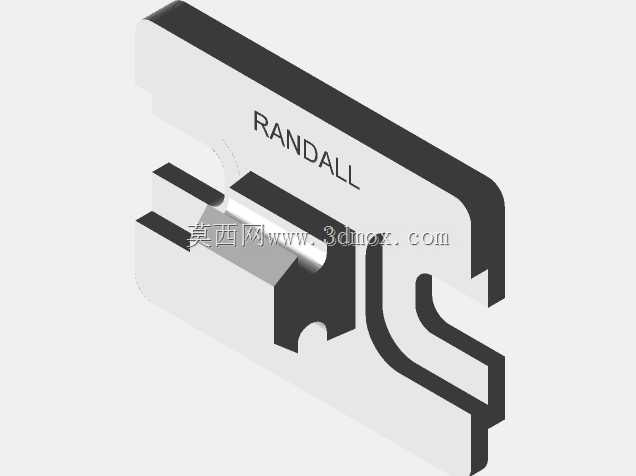

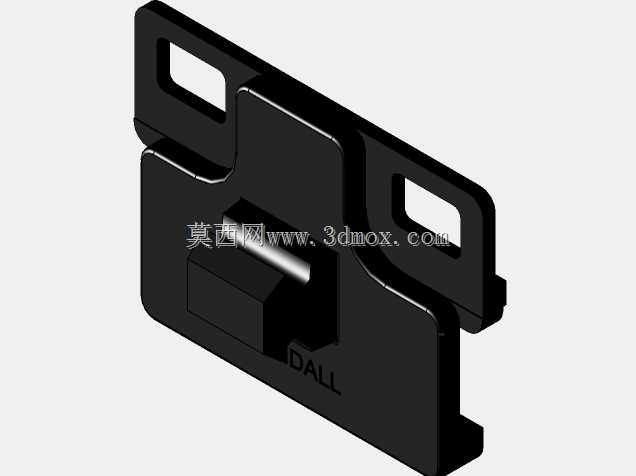

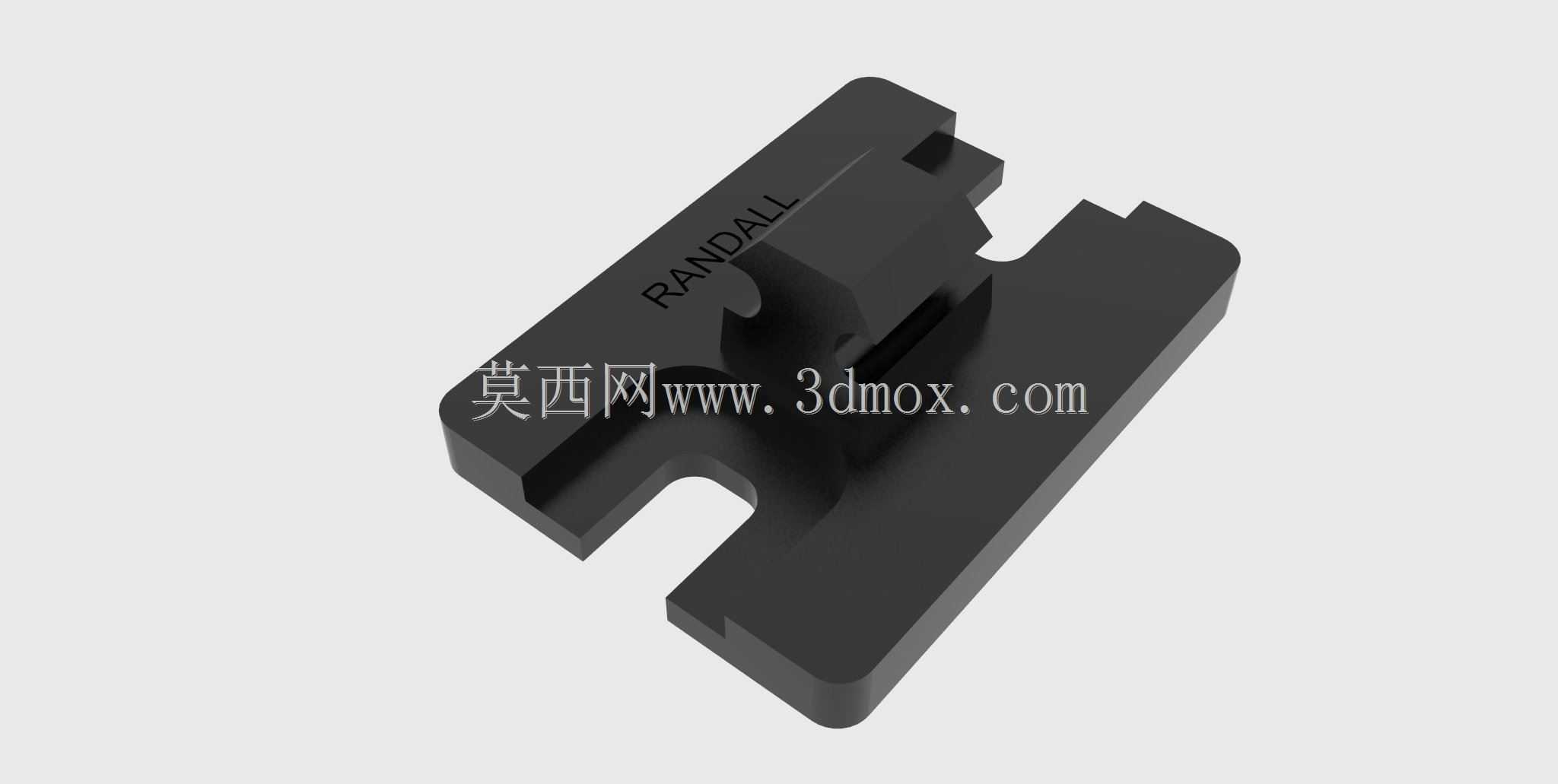

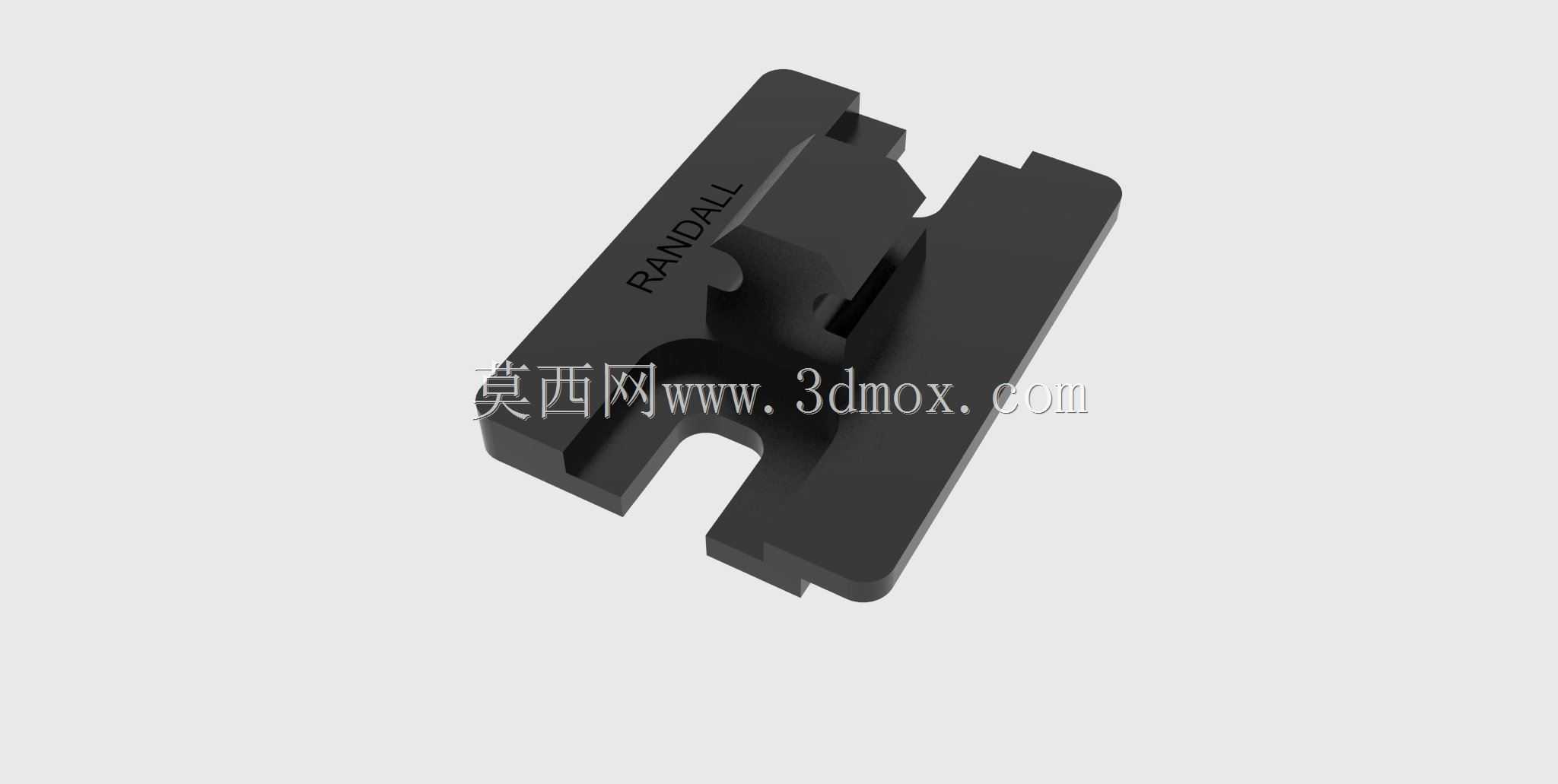

　　在旅居大篷车、改装特种作业车辆的车门系统设计中，锁扣作为车门与车身侧围实现刚性锁止、定位约束的核心承载部件，其结构合理性直接决定了车门闭合后的密封可靠性、行车过程中的抗振稳定性，以及长期开关循环下的结构耐久表现。不同于常规乘用车辆的一体化锁扣设计，分体式车门锁扣采用锁止基座与定位销分离的模块化结构思路，能够适配大篷车这类非标准化改装车型的车身公差适配需求——大篷车的车身侧围多采用三明治复合板材拼接成型，焊接或螺接后的安装面平面度公差往往比量产乘用车高出2-3mm，分体式结构允许安装阶段先固定锁止基座，再根据车门锁体的实际啮合位置微调定位销的轴向与周向位置，无需在车身钣金上额外开设长圆孔调整，既保证了安装后的锁止啮合精度，也避免了长圆孔带来的安装面应力集中问题。从功能特性来看，这款锁扣的锁止基座采用高抗冲改性尼龙加玻纤材质注塑成型，表面做了哑光耐磨处理，基座上预留的两个沉头安装孔对应M6规格的内六角安装螺栓，沉头深度设计为3.2mm，刚好覆盖螺栓头部的全部高度，安装后螺栓端面与基座表面齐平，不会出现凸起剐蹭车门密封胶条的问题。基座内侧设计有两道平行的导向斜面，斜面角度为12度，在车门闭合过程中，锁体的锁钩能够顺着导向斜面自动滑入锁止位，即便车门闭合时存在3mm以内的位置偏差，也能通过导向斜面完成纠偏，避免出现锁止卡滞、半锁的安全隐患。定位销采用45号钢表面镀硬铬处理，销体直径为12mm，与基座的配合段设计有滚花纹理，

　　压装后能够承受不低于12kN的横向剪切力，完全覆盖大篷车在非铺装路面行驶时，车门因车身扭转产生的冲击载荷。从安装边界来看，锁扣基座的整体外轮廓尺寸为68mm42mm22mm，两个安装孔的中心距为45mm，安装时需要在车身侧围的对应位置预留直径5.5mm的螺栓过孔，锁扣的啮合中心距离安装面的垂直高度为18mm，设计选型时需要匹配对应行程的车门锁体，保证锁钩与定位销的啮合深度不小于8mm，啮合量过小会导致行车过程中锁止脱开，啮合量过大则会加剧锁钩与销体的磨损，缩短部件使用寿命。在实际应用场景中，这类分体式锁扣除了适配大篷车乘客门的锁止需求，也可用于大篷车侧面的储物舱门、外置设备检修舱门的锁止固定，针对不同舱门的载荷差异，

　　只需要更换对应直径的定位销即可，锁止基座可以通用，大幅降低改装过程中的配件备货种类。设计过程中需要特别注意锁扣安装位置的刚度补强，由于大篷车的侧围板材内部为发泡填充结构，直接将锁扣安装在板材表面会导致长期使用后板材局部凹陷、锁扣移位，因此需要在安装位置的板材内侧预埋3mm厚的钢板加强片，加强片尺寸不小于80mm*50mm，与车身内部的金属骨架焊接固定，让锁扣承受的冲击载荷直接传递到车身骨架上，而非由复合板材承担。此外，锁扣的导向斜面边缘做了R1.5的圆角处理，避免开关门过程中锐角切割车门密封胶条，也能减少锁钩滑入时的金属碰撞异响，提升整车的NVH表现。不同于外露式的挂锁锁扣，这款内嵌式安装的分体锁扣安装完成后与车身侧围表面基本齐平，

　　不会破坏车身侧面的整体流线造型，也避免了行车过程中外凸部件产生风阻、剐蹭旁车的风险。在三维建模阶段，需要重点验证锁扣与车门锁体的运动干涉情况，模拟车门从最大开启角度到完全闭合的全行程运动轨迹，确认锁钩与锁扣基座在整个运动过程中不存在硬接触，仅在锁止最终阶段与定位销完成啮合，同时要校核安装螺栓的工具操作空间，保证安装时内六角扳手能够顺利伸入沉头孔完成拧紧操作，不会出现扳手与周边结构干涉、无法达到规定拧紧力矩的问题。针对长期户外使用的场景，锁扣基座的材质添加了抗紫外线助剂，能够在长期日照环境下避免材质老化脆变，金属定位销的镀硬铬层厚度不小于0.03mm，盐雾测试时长不低于72小时，能够适应高湿度、沿海地区的使用需求，不会出现锈蚀导致锁止卡滞的问题。
