低成本T型杆拖车悬挂结构设计方案

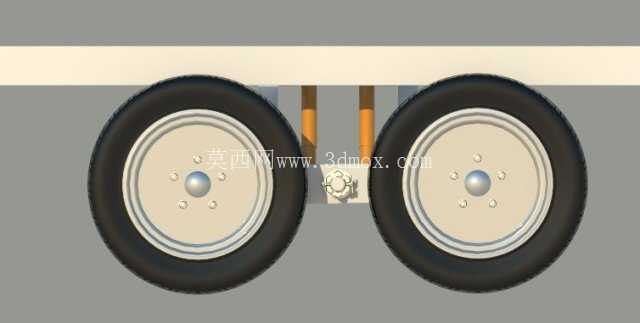

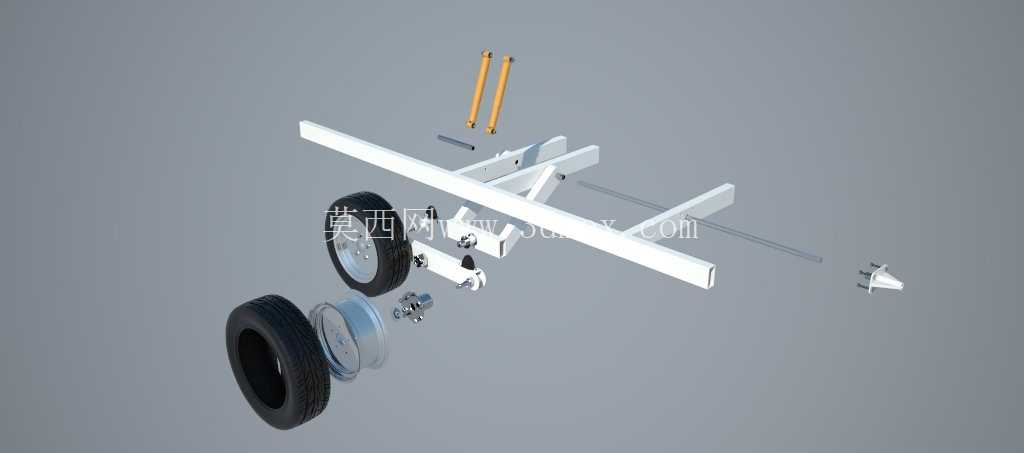

　　这套拖挂行走悬挂结构，主要面向小型自制拖挂、轻型工具拖车、短途转运拖板的配套使用场景，适配总质量不超过1吨的轻型拖挂负载，可满足非铺装路面短途通行、铺装路面中低速行驶的减震缓冲需求，解决小吨位拖挂底盘自制过程中悬挂配件采购成本高、适配性差的痛点。结构整体采用100mm×50mm规格的矩形方管作为主承载梁，主横梁沿拖车横向布置，T型纵梁沿拖车行进方向延伸，直接对接拖挂底盘的主框架，安装边界可适配宽度1.2m-1.6m的常规小型拖挂底盘，纵梁预留的安装孔位可直接与标准50mm方管底盘框架焊接或螺栓固定，无需额外做转接件加工，大幅降低现场改制的加工难度。设计阶段优先考虑零部件的易获取性，弹性元件可直接选用克莱斯勒车型的拆车扭杆，也可采用40Cr圆钢自行加工扭杆弹性件，无需定制专用的弹性减震部件，扭杆两端分别连接在主横梁的固定座与车轮摆臂上，利用扭杆的扭转弹性吸收路面颠簸带来的冲击，相比传统钢板弹簧结构，整体自重降低约30%，垂直方向的占用空间更小，能给拖挂底盘留出更多的载物空间。行走轮端采用常规的轻型车轮轮毂适配结构，可直接匹配13寸及以下规格的轻型拖车轮胎、乘用车拆车轮胎，轮端轴承座采用标准的圆锥滚子轴承安装位，维修替换时可直接采购通用五金配件，无需开模定制专用零件。

　　摆臂与主横梁之间采用销轴铰接结构，铰接位置预留润滑脂注油通道，日常维护时只需定期加注润滑脂即可保证摆臂转动顺畅，避免长期使用出现铰接点卡滞、异响的问题。整套悬挂的结构件全部采用规则型材加工，主框架的方管切割全部为直口切割，没有复杂的曲面加工需求，普通的型材切割机、台钻即可完成全部零件的加工，不需要五轴加工中心、激光切割等高端加工设备，适合小型维修厂、个人DIY爱好者自行加工制作。扭杆的预紧力可通过端部的调节螺栓进行调整，可根据拖挂的实际负载情况调整悬挂的初始硬度，空载时调低预紧力保证减震舒适性，满载时调高预紧力避免悬挂触底，适配不同的载物需求。

　　横向稳定结构集成在主横梁上，两侧摆臂之间通过横向联动杆连接，可避免拖挂转弯时出现单侧悬挂压缩量过大导致的侧倾问题，提升拖挂行驶过程中的横向稳定性，减少高速行驶时的摆尾风险。安装时需注意主横梁的安装高度要保证车轮上下跳动的行程不小于80mm，预留足够的减震缓冲空间，避免满载过坑时轮胎与底盘框架发生干涉；扭杆的安装角度要与摆臂初始角度匹配，保证扭杆在空载状态下有初始预紧力，避免车辆空载时扭杆处于自由状态出现行驶异响。轮端的制动安装位预留了常规机械鼓刹的安装接口，有制动需求的场景可直接加装轻型拖车鼓刹组件，不需要额外改动轮端的安装结构。

　　整套结构没有复杂的异形铸件、冲压件，全部零件均可通过型材加工、标准件采购完成组装，相比市售的成品拖车悬挂套件，整体制造成本可降低60%以上，同时维修替换的配件获取难度极低，不会出现专用配件损坏后无法采购导致整套结构报废的问题，非常适合小批量自制拖挂、农用短途转运拖车、营地小型工具拖挂的配套使用。在实际路试验证中，这套悬挂在30km/h时速下通过非铺装路面的颠簸路段时，冲击传递到底盘框架的加速度比刚性连接结构降低70%以上，可有效保护拖载的易碎物品、精密工具不受颠簸损坏；铺装路面60km/h时速行驶时没有出现摆尾、共振的问题，行驶稳定性满足轻型拖挂的上路使用要求。结构的防腐处理可采用普通的喷塑或喷漆工艺，方管内部可灌注防腐蜡，提升户外使用场景下的防锈能力，延长整套结构的使用寿命。
