工业设备用嵌入式刻度显示箱体结构

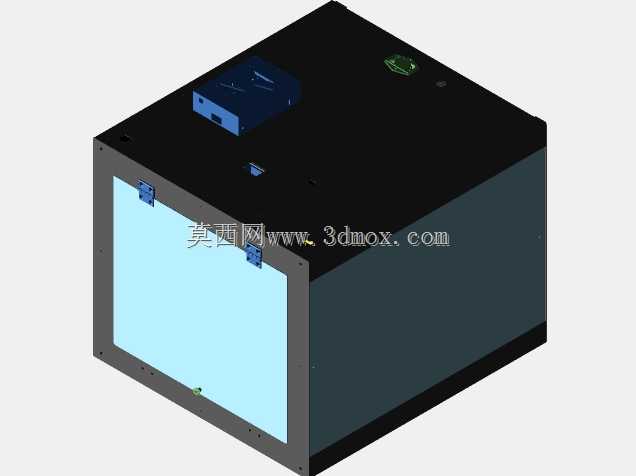

　　这款嵌入式刻度显示箱体，多应用在工业生产线的工位参数观测、小型专用设备的运行状态显示场景中，比如非标自动化设备的工位计数显示、小型试验装置的参数刻度读取位置，安装后可直接为操作人员提供直观的刻度读数参考，无需额外外接独立显示支架，节省设备内部的安装排布空间。从结构设计来看，整体采用方正的立方体构型，正面预留整块透明观测窗口，窗口边缘通过均匀分布的固定压块实现密封与紧固，避免车间环境中的粉尘、切削液溅入箱体内部损伤刻度显示组件；箱体顶部设置了两个功能接口位，一个为方形的接线或调节模块安装位，另一个为圆形的状态指示或校准孔位，方便后期运维时不用拆解整个箱体即可完成参数校准与接线作业。设计阶段优先考虑了安装适配性，

　　箱体侧边的安装法兰边预留了对应规格的固定孔位，可直接嵌入设备面板的预留开孔中，通过侧边的紧固件完成锁紧，安装后正面与设备面板保持齐平，不会突出面板表面造成磕碰风险，也不会因为凹陷过深导致读数视线受阻。箱体的内部空腔做了规整的空间预留，可容纳刻度显示组件、背光模块以及对应的接线端子，内部的支撑筋位按照刻度组件的安装基准做了定位设计，装配时不需要额外做位置调整即可保证刻度基准与箱体安装基准重合，避免出现读数偏差。从安装边界来看，箱体的进深尺寸适配常规工业设备面板的安装厚度，不会因为进深过大挤占设备内部其他组件的排布空间，顶部的接口位置避开了安装法兰的锁紧区域，接线作业时不会与固定螺栓产生干涉；正面观测窗口的透光区域做了边缘倒角处理，

　　既可以减少光线折射造成的读数误差，也能避免尖锐边角划伤操作人员。在实际使用场景中，这类带刻度显示的箱体常安装在设备操作位的视线平齐高度，操作人员在完成上下料作业的间隙即可快速读取刻度数值，判断设备运行参数是否在正常区间，不需要俯身或侧身到设备侧面查看参数，大幅提升工位操作的效率。结构设计上还考虑了车间的复杂使用环境，箱体的拼接缝隙处预留了密封胶条的安装槽位，装配时嵌入对应规格的密封胶条即可达到基础的防尘防泼溅等级，适配多数机加工、装配车间的使用环境，不需要额外增加防护外罩。箱体顶部的模块安装位做了通用化的尺寸设计，可适配不同规格的调节旋钮或接线端子模块，不需要针对不同的功能需求重新开模制作箱体，

　　只需要更换顶部的功能模块即可适配不同的参数显示需求，提升了结构件的通用化率，降低后续的备件储备成本。观测窗口的固定压块采用对称排布的方式，每个压块通过单颗螺栓紧固，后期需要更换窗口透明件时，只需要松开对应位置的螺栓即可取下压块，不需要拆解整个箱体，大幅降低运维的拆装工作量。
