12mm孔径箱式直线导轨滑块轴承

　　这款箱式直线滑动单元是线性传动系统里的基础导向部件，适配直径12mm的光轴导轨，在各类需要直线往复运动的设备结构中承担承载与导向的核心作用。日常做非标设备结构设计时，这类滑块是选型清单里的常客，从桌面级小型自动化送料机构，到中型包装设备的推料行程段，再到木工机械的进给滑台、3D打印设备的运动轴、检测仪器的位移平台，都能见到同结构滑块的应用，它的核心作用是让运动部件沿着固定光轴做低阻力的精准直线移动，同时承受一定的径向载荷与小幅偏载，避免运动过程中出现卡滞、跑偏的问题。

　　从结构设计逻辑来看，这款加长型箱式滑块采用了封闭的铝制外壳作为承载基体，外壳内部预装了带保持架的直线滚珠衬套，两端集成了密封端盖，既可以阻挡工作环境里的粉尘、切屑进入内部滚道，也能留存内部的润滑脂，延长维护周期。外壳上预留的四个安装沉孔，是按照标准安装孔位设计的，安装时不需要额外做复杂的适配加工，直接通过内六角螺栓就可以把滑块固定在运动的工作台或者载板上，光轴从滑块中心的通孔穿过，滚珠在衬套的滚道内循环滚动，把滑动摩擦转化为滚动摩擦，大幅降低运动阻力，哪怕是较长行程的往复运动，也能保持稳定的运动精度。

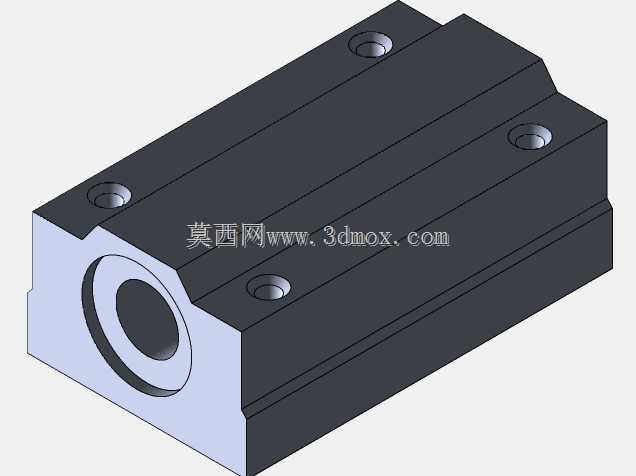

　　做三维建模的时候，这类标准件不需要从零开始绘制，直接按照实物的安装边界还原结构即可：滑块整体为长方体结构，中心通孔与适配光轴保持同轴度公差，四个安装孔的位置度需要严格匹配行业通用安装尺寸，避免后续装配时出现孔位错位的问题；外壳的边角做了小倒角处理，既避免安装时划伤操作人员，也能减少应力集中，提升壳体的结构强度。选型时需要注意，这款加长型滑块相比标准长度的同孔径滑块，整体长度更长，内部的滚珠有效接触行程更大，承载能力比标准款高30%左右，同时运动时的平稳性更好，适合行程较长、负载有小幅偏载的应用场景，比如点胶设备的Z轴升降滑台、小型移栽机构的水平移动轴，用加长款滑块能有效减少运动过程中的抖动，提升末端执行器的定位精度。

　　实际装配使用时，需要配合两端固定的光轴支座使用，光轴的安装平行度需要控制在合理公差范围内，如果两根平行光轴的平行度超差，会导致滑块运行阻力骤增，不仅会加快滚珠和滚道的磨损，还会出现运动卡顿、噪音过大的问题。日常维护时，只需要定期通过滑块上预留的油嘴注入润滑脂，就可以保持内部滚道的润滑状态，不需要频繁拆解维护。这类滑块的结构经过多年的行业应用验证，可靠性高，互换性强，只要是适配12mm直径光轴的安装场景，都可以直接替换同规格的其他品牌滑块，不需要修改安装板的孔位设计，能大幅缩短设备的设计与装配周期，降低非标设计的零件适配成本。在做运动仿真的时候，需要给滑块和光轴之间添加直线运动副，设置合理的摩擦系数，模拟实际运行时的阻力状态，验证整个传动机构的电机选型是否匹配，避免出现电机扭矩不足导致的启动困难问题。
