曲面流线型密封连接轴端结构设计

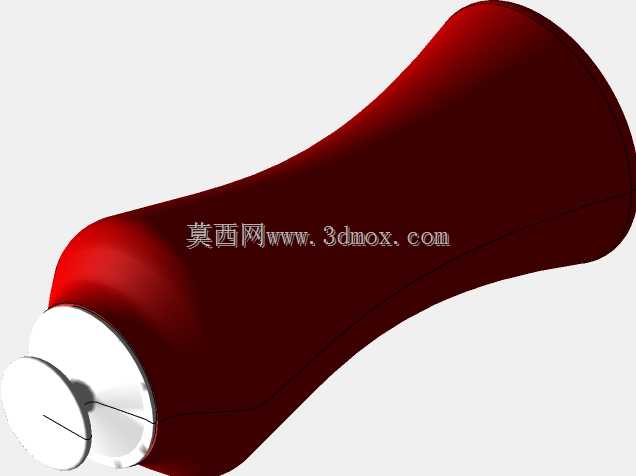

　　该构件的曲面壳体部分采用连续变曲率过渡设计，从轴端连接位置向远端逐步收窄再平缓扩张，整体曲面无尖锐棱角，所有过渡圆角均做了平滑处理，避免应力集中的同时，也能降低流体介质流经表面时的紊流产生概率，适配有流体包覆或介质导流需求的装配场景。轴端位置采用双台阶式密封配合结构，最外端的圆形端盖与壳体端面预留了均匀的密封胶圈安装槽，槽深与槽宽按照常规O型圈的压缩比设计，装配后可实现端面静密封，防止内部润滑介质泄漏或是外部粉尘、水汽侵入构件内部。端盖中心预留的一字型槽并非拆装工艺槽，而是用于配合止动垫片的定位凸耳，当端盖压紧密封件后，将止动垫片的凸耳弯折卡入槽内，可防止设备运行过程中因振动导致端盖松脱，提升长期运行的连接可靠性。

　　从安装边界来看，该构件的最大外轮廓位于曲面中段位置，装配时需要预留足够的径向空间，避免与周边相邻构件发生运动干涉；轴端的配合直径采用基孔制过渡配合公差，可直接压装到对应规格的传动轴端部，配合面的表面粗糙度要求控制在Ra1.6以内，保证配合的紧密性，不会出现运行过程中松动窜动的问题。曲面壳体的壁厚采用等强度设计，在应力集中的轴端连接位置壁厚适当增加，向远端延伸时随着受力载荷降低逐步减薄，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低构件自身重量，减少传动轴的转动惯量，提升设备启停阶段的响应速度。

　　在实际应用场景中，这类构件常作为流体输送设备的轴端导流部件，或是小型动力设备的输出端防护结构，既可以承担轴端的密封防护作用，也能通过自身的流线型曲面优化介质流动路径，降低设备运行过程中的流体阻力。设计过程中针对曲面部分做了多次曲率调整，最初的方案曲面过渡存在曲率突变，仿真测试时发现该位置在高速转动下会产生明显的气流扰动，同时应力集中系数超出许用值，后续通过调整曲面控制点的位置，将突变段改为多段样条曲线平滑过渡，既解决了应力集中的问题，也让曲面的外观流畅度得到提升。端盖部分的连接采用周向均布的卡扣结构替代传统的螺栓连接，减少了外露连接件的数量，一方面降低了连接件松动脱落的风险，另一方面也让构件外表面更加平整，减少介质流经时的挂附残留，适配有清洁要求的应用场景。

　　针对装配工艺性，该构件的所有配合面均设计了导入倒角，压装过程中无需额外导向工装即可顺利装配，密封槽的边缘做了微小的圆角处理，避免安装密封胶圈时被锐边割伤导致密封失效。构件整体的动平衡精度按照G6.3等级设计，曲面部分的壁厚偏差控制在±0.1mm以内，高速转动时不会产生明显的振动，可适配转速在3000rpm以内的转动轴系使用。在材料选型上，曲面壳体可根据使用场景选用工程塑料或是轻质金属材料，密封配合面根据接触介质的不同选择对应的密封件材质，满足不同工况下的耐温、耐腐蚀要求。
