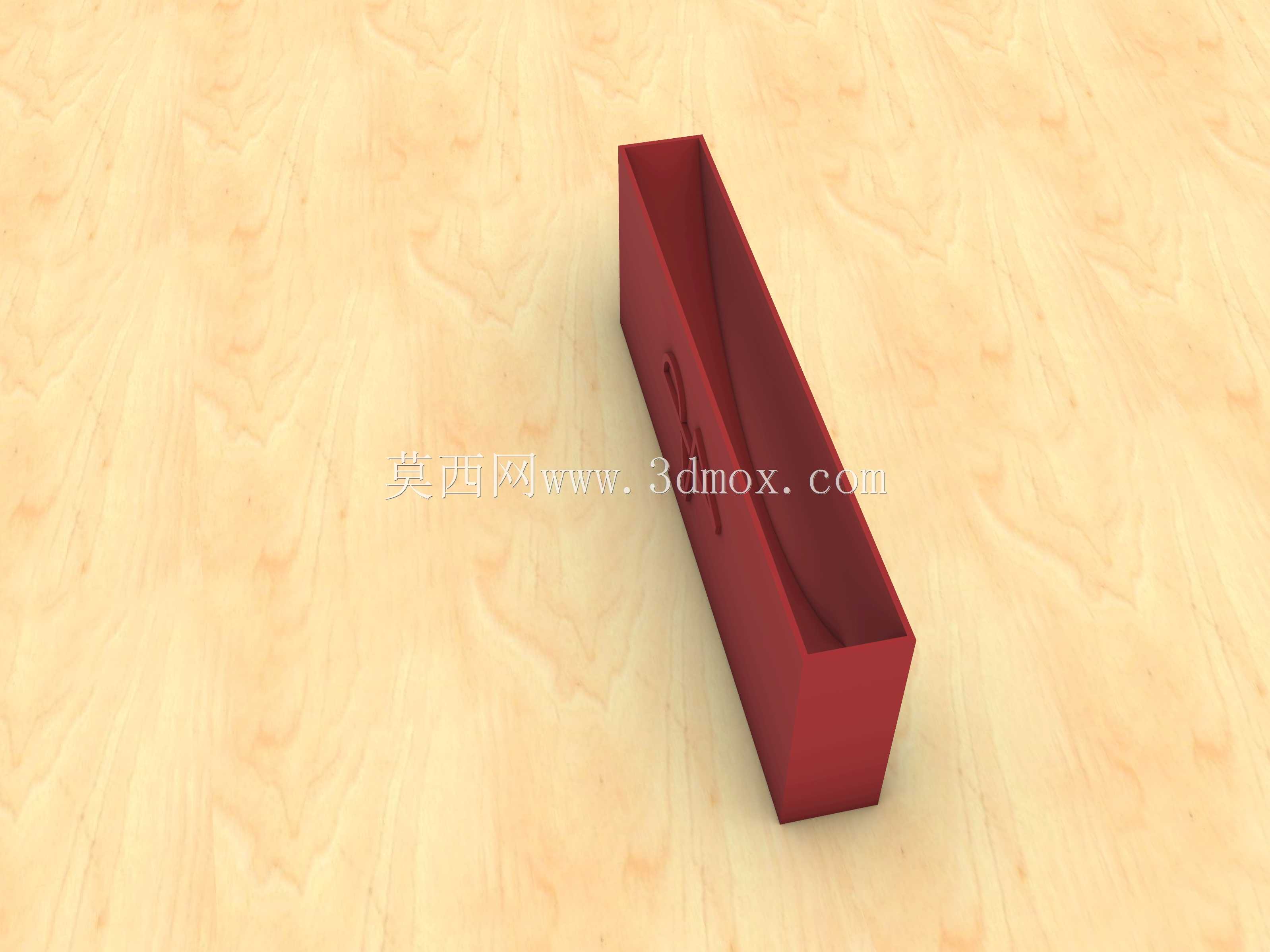

泡泡机器人储水箱体结构设计方案

　　在小型娱乐类机器人的结构开发流程中，储液单元的设计往往是容易被忽略却直接影响整机运行时长与使用体验的核心环节，这款适配泡泡机器人的水箱结构，正是针对小型桌面级娱乐机器人的空间约束、功能需求做的定向优化设计。从实际应用场景来看，这类泡泡机器人多用于科教演示、桌面互动、小型展会暖场等场景，整机尺寸通常控制在200mm见方以内，留给储水单元的安装空间十分有限，同时还要兼顾泡泡液的存储容量、供液稳定性、整机配重平衡、耗材更换便捷性等多重需求，不能简单套用通用容器的设计逻辑。

　　设计初期首先要解决的是空间利用率的问题，常规的方正箱体虽然加工简单，但在紧凑的机器人内部会浪费大量转角空间，同时方正结构的直角位置容易出现液体残留，长期使用后积存的泡泡液干结会堵塞供液管路，因此这款水箱在外形上做了针对性的轮廓优化，整体贴合机器人内部的安装腔体做随形设计，将箱体的非安装面做圆弧过渡处理，既减少了内部的液体残留死角，也能在有限的安装边界内最大化储液容积。从安装边界来看，箱体的底部预留了与机器人底座定位柱匹配的安装卡槽，不需要额外的紧固件就能完成快速固定，安装公差控制在±0.2mm以内，既保证了装配效率，也避免了机器人移动过程中箱体晃动导致的供液中断问题。

　　功能特性层面，这款水箱的设计重点围绕减少材料用量、降低整机自重、提升供液稳定性三个核心目标展开。箱体壁厚做了均匀化处理，整体壁厚控制在1.2mm，既满足3D打印或者小批量注塑生产的强度要求，也最大限度降低了箱体自身的重量，减少机器人行走机构的负载。箱体顶部的注液口做了下沉式设计，注液时不容易出现液体外溢，同时注液口的位置避开了机器人内部的电路走线区域，即使加注液体时出现少量滴漏，也不会流到电路板上造成短路风险。箱体的出液口设置在底部最低位置，配合内部的微倾斜导液面，能够保证箱体内的泡泡液可以完全供给到发泡机构，不会出现剩余液体无法排出的浪费问题，实际测试中，满箱状态下的泡泡液可以支持机器人连续运行45分钟以上，完全满足日常互动、科教演示的使用时长需求。

　　从设计思路的迭代过程来看，最初的方案采用了独立外置的水箱设计，虽然加注液体方便，但外置结构破坏了机器人的整体外观，同时外置水箱容易被碰撞导致漏液，后续迭代中将水箱改为内置式结构，并且将箱体的部分外壁作为机器人外壳的组成部分，进一步减少了整机的零件数量，降低了装配复杂度。针对泡泡液容易产生泡沫回流的问题，在出液口位置设计了简易的防回流挡筋，不需要额外加装单向阀就能避免泡沫倒灌进入箱体内部，减少了零件数量的同时也提升了供液系统的可靠性。另外考虑到用户自行加注泡泡液的使用场景，箱体内部做了最高液位标识，用户加注时不需要额外测量就能控制加注量，避免加注过满导致机器人移动时液体从注液口溢出。

　　在结构强度的校核上，针对箱体可能出现的跌落、挤压场景，在箱体的转角位置做了局部加厚处理，同时在箱体内部设置了两条交叉的加强筋，既不会占用过多的储液空间，也能提升箱体的整体刚性，即使从1米高度跌落至硬质地面，箱体也不会出现开裂漏液的问题。箱体的材质适配方面，设计时预留了不同加工工艺的公差余量，既可以采用光敏树脂3D打印做原型验证，也可以直接开模采用PP塑料批量生产，PP材质的耐化学腐蚀特性能够长期适配泡泡液的弱碱性成分，不会出现长期使用后箱体被腐蚀开裂的问题。另外考虑到后期维护的便捷性，水箱与供液管路的连接采用快插式接口，不需要工具就能完成水箱的拆卸与安装，用户需要清洁水箱内部时可以直接拆下冲洗，维护门槛极低。

　　实际装配测试中，这款水箱的重量仅为28g，满液状态下总重量187g，相对于整机的配重占比控制在合理范围内，不会导致机器人出现重心偏移、行走不稳的问题。供液稳定性测试中，机器人在连续行走、转向、原地旋转的工况下，供液流量波动控制在5%以内，不会出现因为姿态变化导致的供液中断或者流量过大漏液的问题。针对不同浓度的泡泡液，这款水箱的出液口通径做了适配优化，不会因为泡泡液粘度变化出现堵塞问题，适配市面上绝大多数的成品泡泡液以及用户自行调配的泡泡液配方，不需要对结构做额外调整就能正常使用。
