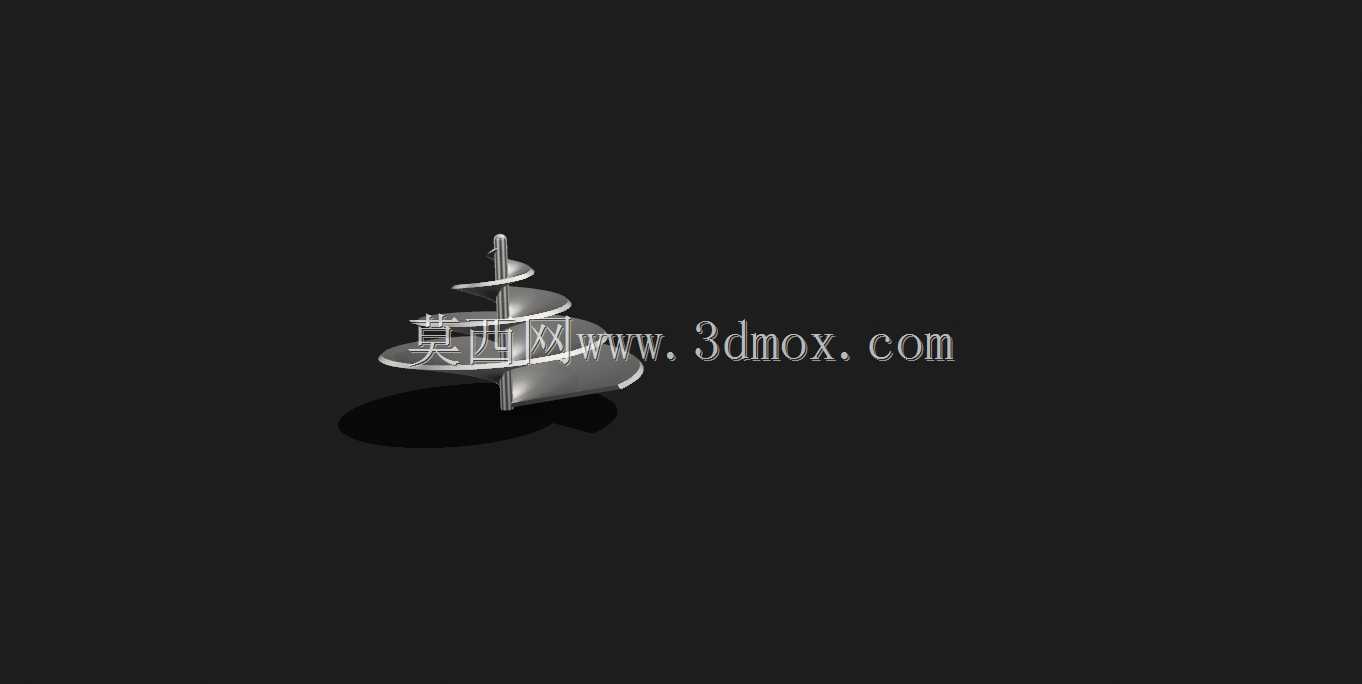

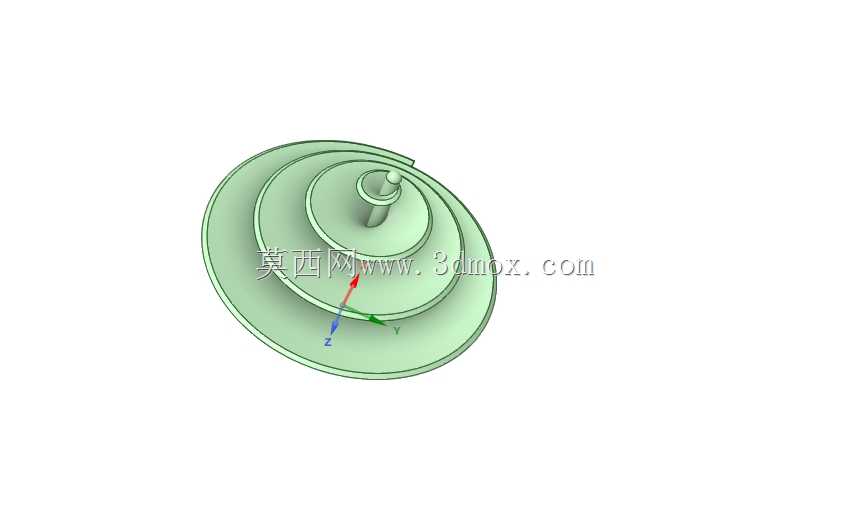

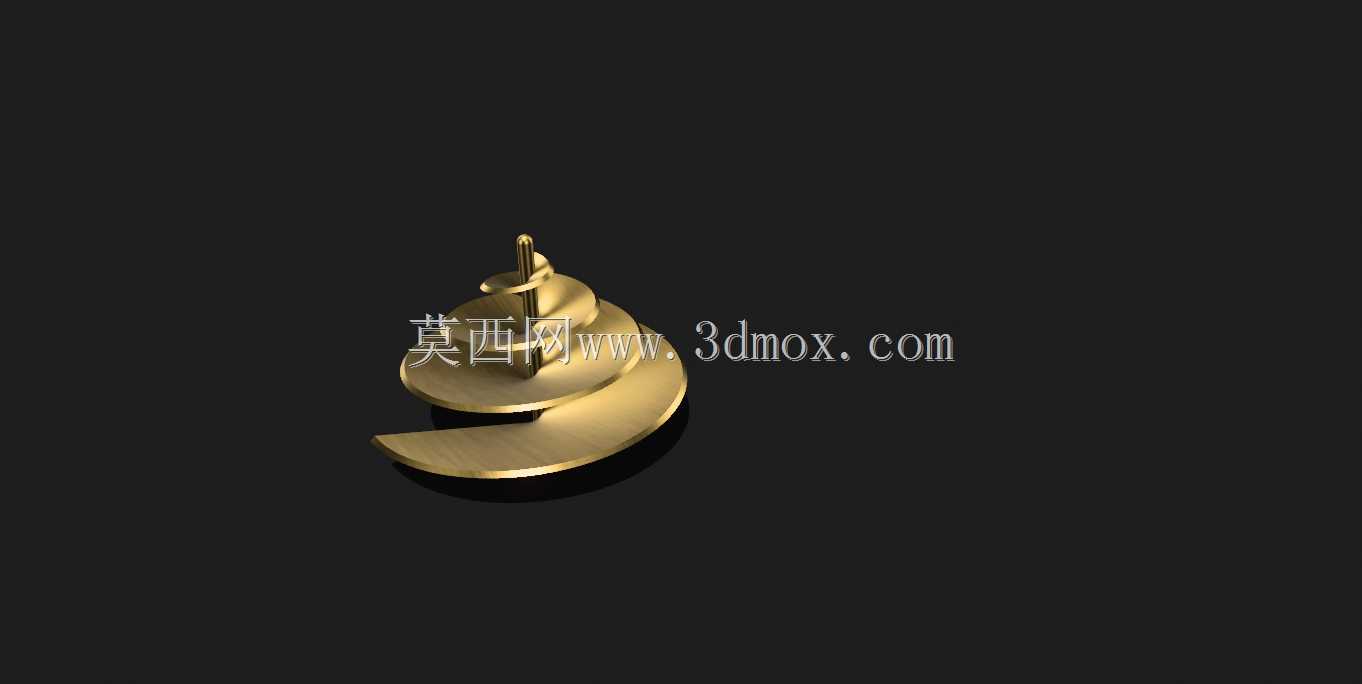

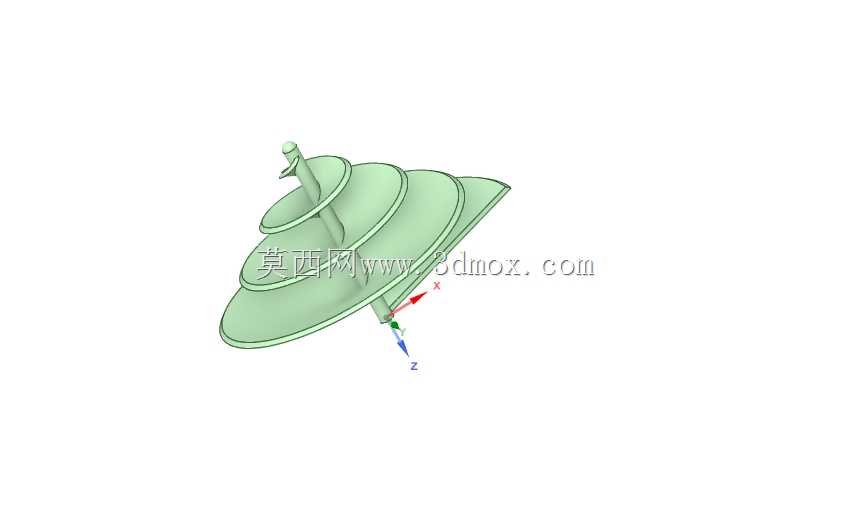

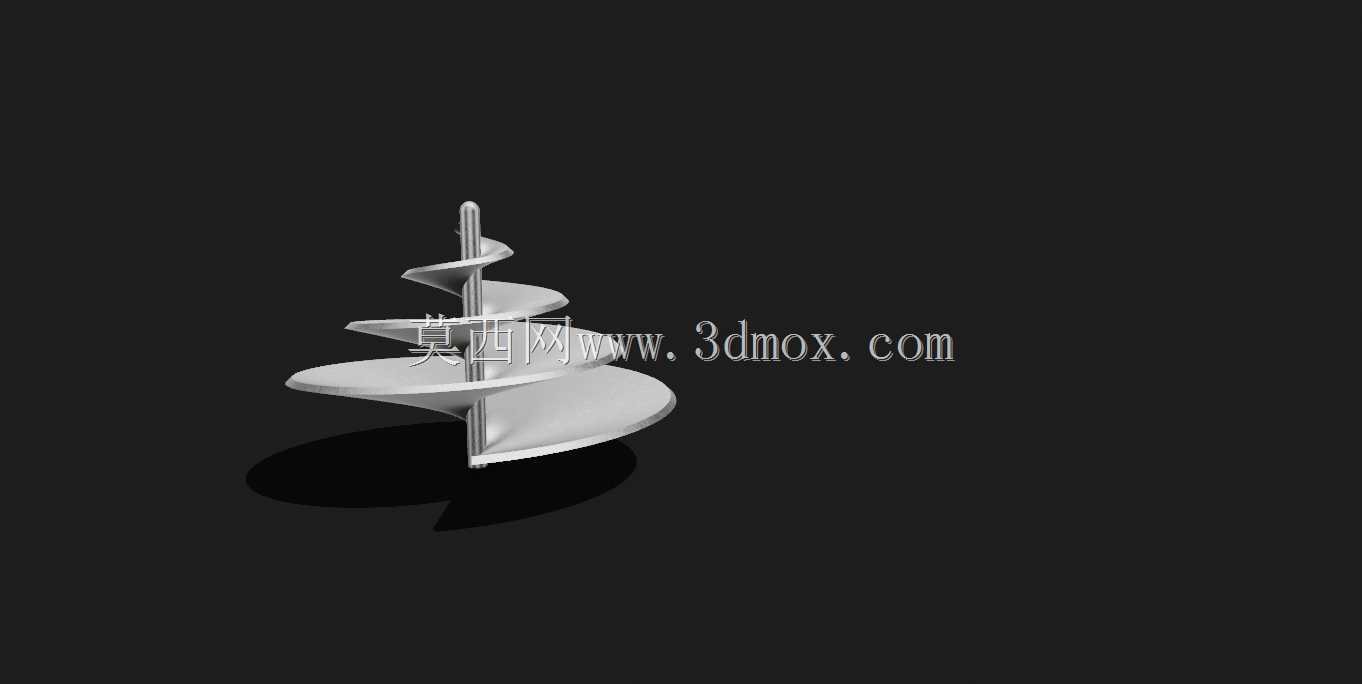

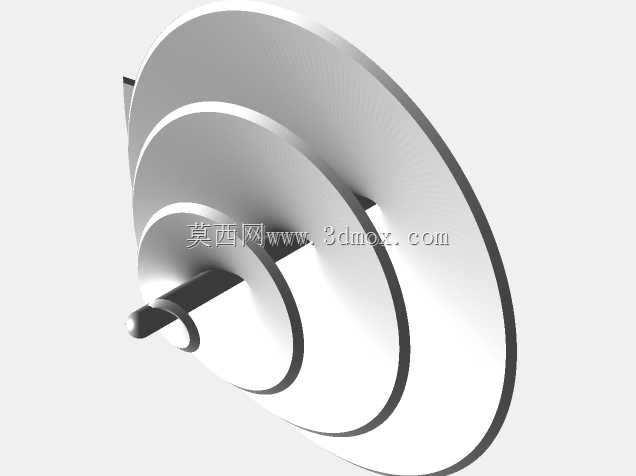

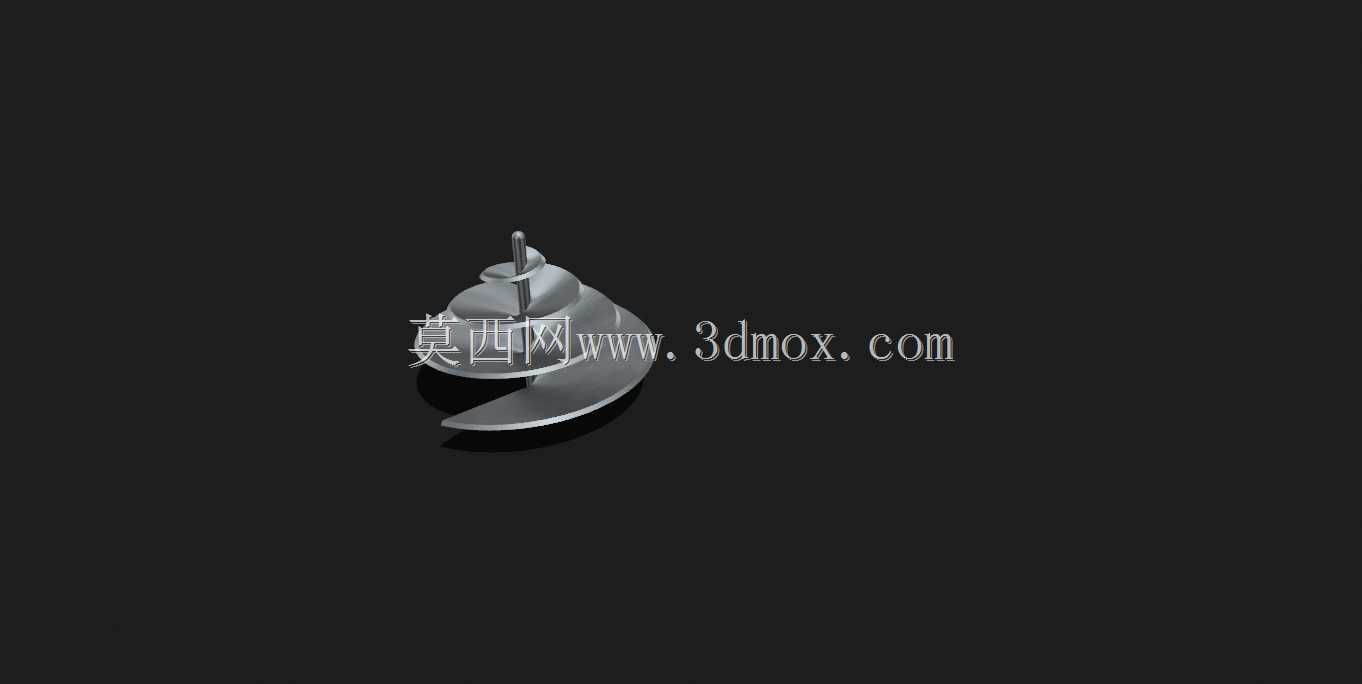

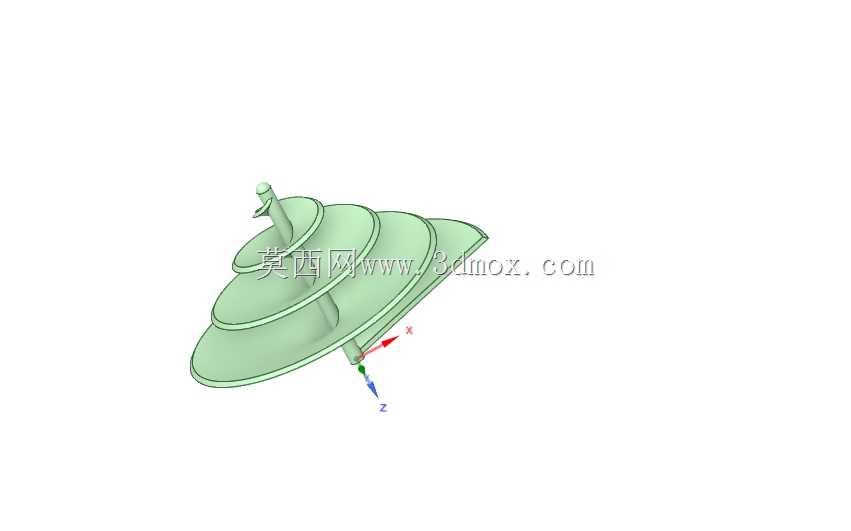

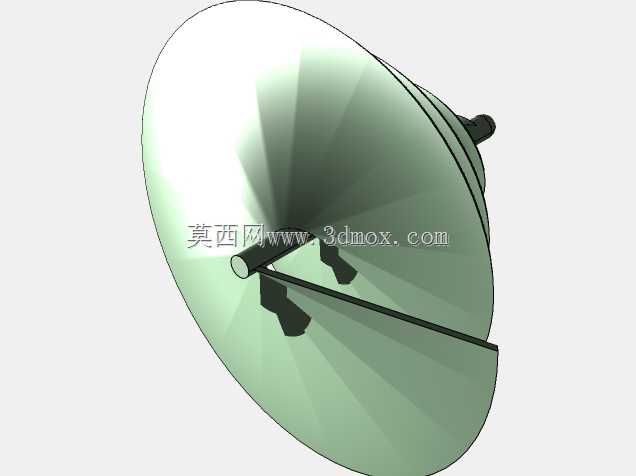

阿基米德螺旋式流体涡轮结构设计

　　在低水头流体能量回收、小流量流体输送、微型水力发电以及粘稠介质输送的工程场景中，螺旋式涡轮的结构合理性直接决定整套系统的运行效率与维护周期。不同于常规径流式涡轮对流体流速、压力的严苛要求，这款螺旋式涡轮采用连续变螺距的螺旋叶片结构，能够适配低流速、高杂质含量的流体工况，在农田微水电、工业废水余压回收、粘稠化工物料输送等场景中，可有效避免常规叶轮易被杂物卡滞、小流量下效率骤降的问题。

　　从结构设计逻辑来看，该涡轮的核心设计思路是依托连续螺旋曲面的导流作用，让流体在沿螺旋流道轴向推进的过程中，逐步将流体的动能与压能转换为涡轮轴的旋转机械能，不存在常规涡轮叶片间的流道突变，流体在流道内的流动状态更平缓，局部涡流损失可降低四成以上，尤其适配含固体颗粒、纤维杂质的流体介质，不会出现叶片间隙卡堵的故障。螺旋叶片的型线采用等厚圆弧过渡设计，叶片根部与主轴的连接位置做了大圆角应力释放处理，在长期承受流体交变载荷的工况下，可有效降低根部应力集中系数，避免叶片根部疲劳断裂的问题，整体结构的抗冲击性能优于分体式焊接叶片的涡轮结构。

　　在安装边界与尺寸适配层面，该涡轮采用同轴直连的安装形式，主轴两端预留标准轴径的装配位，可直接匹配常规深沟球轴承、角接触轴承的安装尺寸，无需额外定制非标轴承座，安装时只需保证涡轮外壳与主轴的同轴度公差控制在0.05mm以内，即可避免叶片与壳体内壁的刮擦问题。螺旋段的外径与壳体内径的配合间隙控制在1-2mm区间，既可以保证流体不会从间隙处大量泄漏影响效率，也能给热胀冷缩、安装偏差预留足够的调整空间，适配不同材质的壳体装配需求，不管是采用金属焊接壳体还是工程塑料注塑壳体，都能完成适配装配。

　　从实际功能特性来看，该涡轮的螺旋流道具备自清洁能力，流体在沿螺旋面推进的过程中，会持续对叶片表面形成冲刷作用，介质中的泥沙、纤维类杂质不会附着在叶片表面，长期运行无需频繁拆检清理，在污水处理、农业引水发电的场景中，维护周期可比常规叶轮式涡轮延长两倍以上。同时该结构的涡轮启动力矩极低，只要流体具备0.2m以上的作用水头即可推动涡轮旋转，在超低水头的能量回收场景中，不存在常规涡轮需要达到额定流速才能启动的问题，能够充分回收低品位的流体能量。在粘稠介质输送的场景中，该螺旋结构还可兼具推送物料的作用，不会出现高粘度介质在流道内滞留、堵塞的问题，可适配粘度在1000cP以下的各类流体介质输送与能量回收需求。

　　在结构细节处理上，螺旋叶片的外缘做了微小的倒角处理，可降低叶片外缘与壳体间的流体剪切损失，主轴与叶片的连接采用整体成型的结构逻辑，不存在连接焊缝或者紧固件，整体结构的刚性更强，在高转速工况下也不会出现叶片松动、变形的问题。涡轮的进出端采用流线型的导流过渡段设计，流体进入螺旋流道时不会产生正面冲击，流动阻力更小，可进一步提升整体的能量转换效率。针对不同的工况需求，该结构可通过调整螺旋的导程、叶片数量、螺旋段长度来适配不同的流量、压力参数，比如在大流量低水头场景中可采用大导程、宽叶片的设计，在小流量高压力场景中可采用小导程、多圈螺旋的结构，参数调整的灵活度远高于常规的定叶轮涡轮结构。
