PS5游戏手柄结构设计与工程蓝图

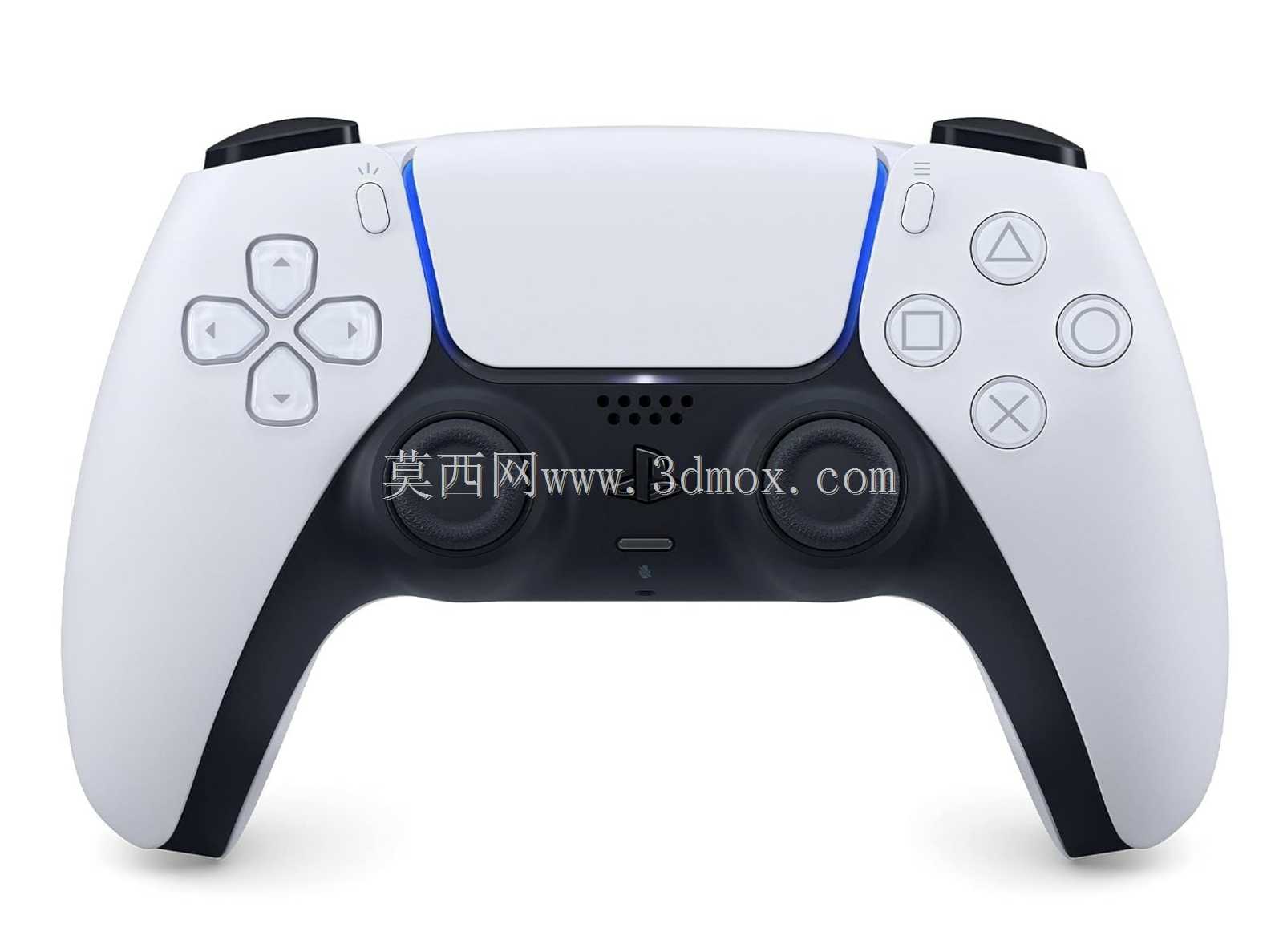

　　这款PS5控制器的三维结构模型，完整还原了量产版DualSense手柄的全部结构细节，建模过程中严格参照实体测绘的尺寸边界，整体握持区域的曲面弧度完全贴合成年用户手掌自然握持的人体工学曲线，左右握把的内收角度经过多轮曲面拟合，确保长时间握持时的受力分布均匀，避免掌指关节处出现应力集中点。从结构分层来看，模型将手柄拆分为上壳、下壳、按键模组、摇杆组件、触控板模块、内置电池仓、马达安装位、主板固定柱等独立结构件，每一处卡扣连接位都预留了0.15mm的装配间隙，符合消费电子产品外壳注塑件的通用公差标准，上下壳的止口配合深度设计为1.2mm，既可以保证装配后的壳体接缝均匀，也能避免日常使用中出现壳体松动异响的问题。

　　在功能结构的还原上，方向键与功能动作键的键帽高度差控制在0.8mm，按键的按压行程预留了1.2mm的活动空间，键帽下方的硅胶按键安装位完全匹配通用导电胶的尺寸规格，不需要额外修改模具即可适配通用配件。左右摇杆的安装座采用了下沉式设计，摇杆帽顶端到手柄上壳表面的高度为7.2mm，摇杆的全向转动角度预留了22度的活动范围，完全覆盖实际使用中的摇杆操作行程，不会出现结构干涉。触控板区域的边框做了0.3mm的下沉台阶，触控板表面与上壳曲面保持平滑过渡，边缘做了R0.5的圆角处理，避免手指滑动时出现硌手感。中间的功能按键、麦克风开孔阵列都按照实际产品的排布位置做了精准定位，开孔直径1.2mm，孔位之间的间距保持2mm，既保证了拾音效果，也不会影响壳体的结构强度。

　　手柄肩部的L1/R1、L2/R2按键做了独立的结构拆分，线性扳机键的转动轴位置预留了弹簧安装位，扳机的按压行程对应10mm的线性活动范围，转轴处的配合间隙控制在0.1mm，保证扳机按压时没有虚位晃动。握把内部的空间做了合理的分区，两侧的线性震动马达安装位设计了十字形的固定筋位，马达装入后可以通过筋位的过盈配合实现固定，不需要额外打胶固定。中间的电池仓尺寸适配1560mAh的内置锂电池，仓体周围设计了3个高度2.5mm的主板固定柱，柱顶预留了M1.4的螺丝孔位，主板安装后与电池之间预留了0.5mm的安全间隙，避免组装时出现元器件挤压。

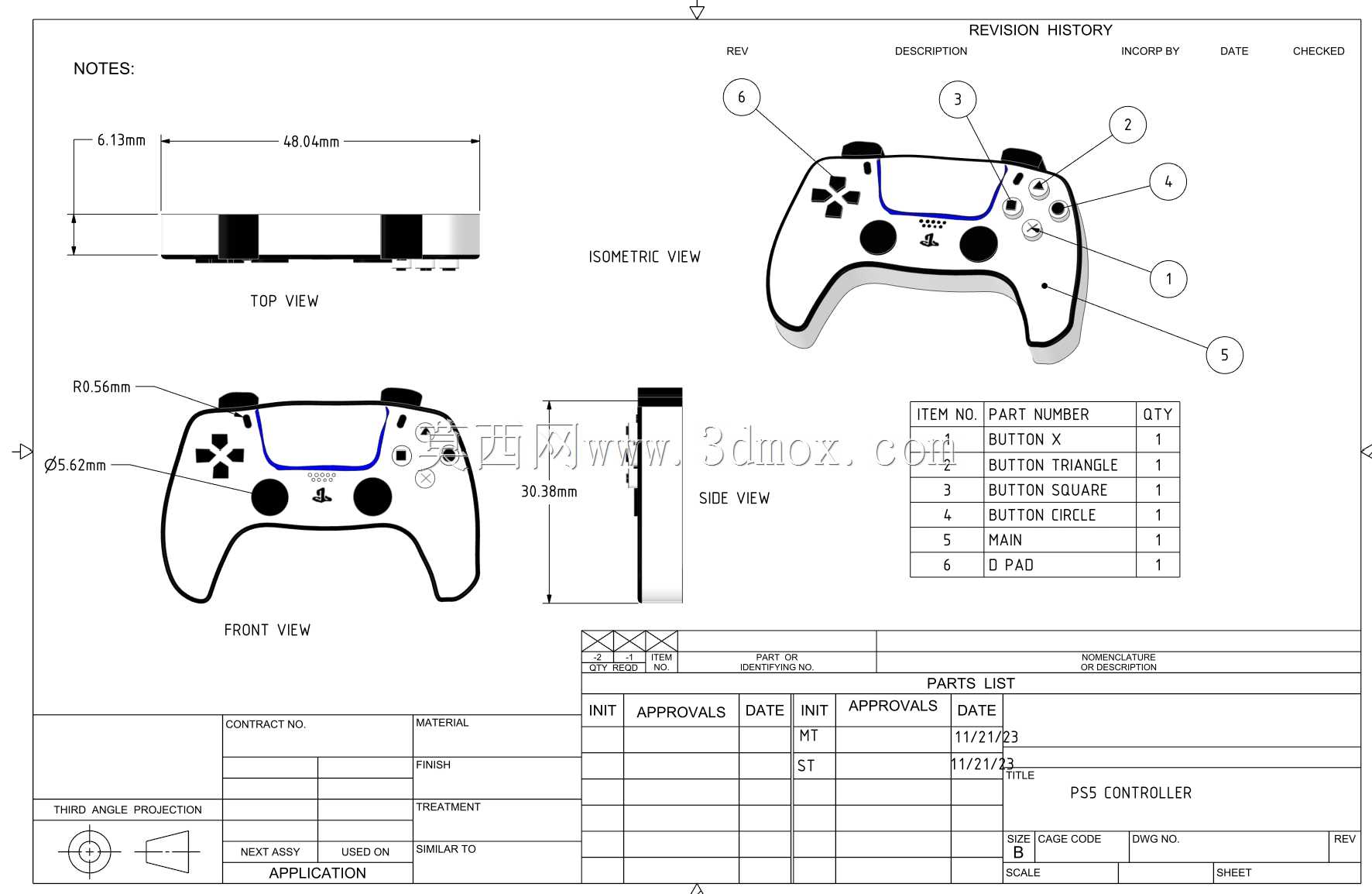

　　从应用场景来看，这套模型既可以作为消费电子结构设计的教学参考案例，帮助初学者理解手持类电子产品的曲面建模思路、壳体配合设计逻辑、内部元器件排布方法，也可以作为手柄改装、个性化外壳定制的设计基础，通过修改上壳的外观曲面、调整按键配色方案，快速生成个性化的定制手柄方案。模型的工程蓝图部分完整标注了所有关键结构的尺寸公差、配合要求、壁厚参数，壳体的基础壁厚设计为1.8mm，在卡扣位置、螺丝柱位置做了局部加厚到2.5mm，同时在加厚位置做了均匀的过渡斜角，避免注塑生产时出现缩痕问题。所有外露的边缘都做了不小于R0.3的圆角处理，既提升了握持的触感，也能避免注塑件出现飞边、锐边的问题。

　　在建模逻辑上，整个模型采用了自上而下的关联设计方法，先构建整体的外观曲面骨架，再基于骨架拆分各个结构零件，保证所有零件的配合面完全贴合，不会出现装配错位的问题。所有的加强筋位置都遵循了消费电子结构设计的通用规范，筋位厚度不超过基础壁厚的0.6倍，筋位根部做了R0.2的圆角过渡，减少注塑生产时的应力集中。手柄底部的Type-C接口开孔位置做了精准定位，接口周围设计了1mm高的防护凸台，避免插头插拔时刮花接口周围的壳体表面，同时凸台的内孔尺寸比Type-C插头的外形尺寸大0.3mm，保证插头可以顺畅插入不会出现卡滞。扬声器开孔位置做了下沉式的音腔设计，音腔深度2mm，开孔阵列采用了直径1mm的圆孔，孔间距1.8mm，既保证了声音的传出效果，也能阻挡外部的灰尘进入壳体内部。
