带冲孔网面的便携搭载式机架结构设计

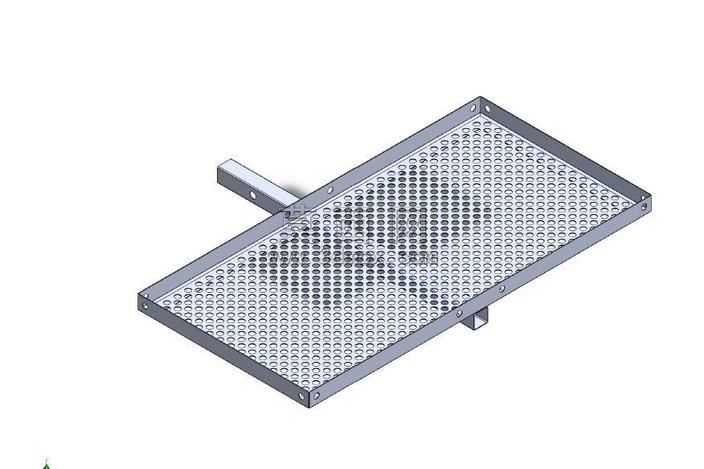

本作品为搭载式机架三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计的钣金加工工艺规范，所有特征均保留可编辑参数，方便后续根据实际搭载需求调整尺寸参数。模型整体采用矩形框架式承载结构，主体承载面为整面冲孔网板设计，网孔采用均匀排布的圆形通孔结构，建模时通过线性阵列特征完成网孔的批量生成，既保证了网孔排布的规整性，也有效控制了模型的文件体量，避免过多重复特征导致的文件冗余。框架边缘采用折弯钣金围边结构，围边与网板之间通过边角处的紧固点位实现连接固定，建模时对边角的拼接缝隙做了工艺性处理，还原实际钣金加工的折弯拼合效果。机架侧部伸出圆柱形安装连接柄，连接柄与主框架采用焊接式固定结构，建模时在连接位置做了贴合面的过渡处理，还原焊接结构的连接强度特征；框架底部设置有两个对称分布的支撑定位柱，用于机架安装时的辅助定位与承重支撑，定位柱与框架底面采用垂直装配关系，保证支撑受力的均匀性。材质渲染方面，整体机架赋予哑光银灰色金属材质，模拟冷轧钢板经表面处理后的质感，冲孔网面的孔洞处做了通透效果处理，还原金属网板的视觉特征，框架边缘的折弯处做了轻微的倒角处理，避免尖锐棱角的安全隐患，同时提升模型的真实感。设计思路上，该机架主打轻量化承载功能，冲孔网面的设计在保证整体承载强度的前提下，大幅降低了机架自身重量，同时镂空结构可减少积尘、降低风阻，适合作为小型设备的搭载承载平台使用；侧伸的连接柄可快速与配套的搭载主体完成插接固定，底部支撑柱可在静置状态下分担承载重量，避免连接柄长期受力出现变形问题。整个模型的结构设计充分考虑了实际加工与装配的可行性，所有钣金件的折弯半径、板材厚度均符合常规钣金加工的参数要求，无无法落地的异形结构，可直接导出工程图纸用于生产加工参考。
