视障人士专用触觉提示盲道地板结构设计

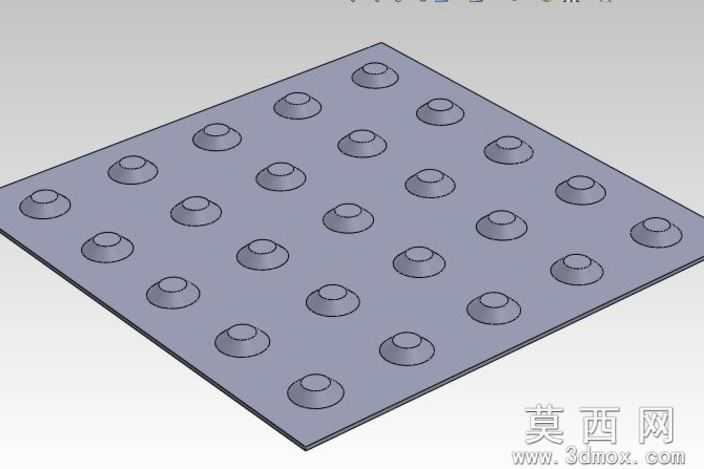

本作品为面向视障群体设计的触觉提示盲道地板三维模型，整体采用SolidWorks完成参数化建模，建模过程首先以基准面绘制方形地板的基础轮廓，通过拉伸凸台命令生成厚度均匀的地板基体，保证板材整体结构平整，适配常规地面铺装的尺寸要求。随后在基体表面按照规整的行列排布规律，逐个绘制半球形凸起的截面轮廓，通过旋转凸台命令生成圆润的触觉凸起结构，所有凸起的高度、直径参数保持统一，行列间距严格符合无障碍设施的设计规范，确保视障人士通过脚部触感能够清晰识别提示信息，不会因参数偏差造成触感混淆。建模过程中对凸起与地板基体的衔接位置做了圆角过渡处理，避免尖锐棱角带来的应力集中问题，同时也能减少日常使用过程中的磕碰损伤，提升产品的耐用性。材质设计上，地板基体选用耐磨防滑的硬质工程塑料或橡胶材质，表面做哑光磨砂处理，既能够提升雨天行走的防滑性能，也能避免强光反射造成的光污染；凸起部分与基体采用同材质一体化设计，保证结构连接强度，不会因长期踩踏出现凸起脱落的问题。结构设计层面，整块地板采用一体化成型思路，背部可根据铺装需求设计卡扣或粘接定位结构，方便现场快速拼接安装，相邻地板拼接后凸起的排布能够保持连续，不会出现触感断层。设计思路围绕视障人士的实际出行需求展开，通过规整排列的半球形触觉触点，向视障使用者传递明确的路面提示信息，区别于普通光滑地板的触感，能够让使用者在行走过程中通过脚部触觉快速感知到提示区域，有效规避行进路线上的风险，整体结构简洁实用，没有多余的装饰性结构，所有造型都服务于触觉提示与耐用性的核心需求，渲染过程中采用中性灰的材质配色，真实还原产品实际使用时的视觉效果，清晰展示凸起的排布规律与结构形态，可直接用于无障碍设施的设计参考、生产加工前的结构验证。
