多鳍片阵列式简易散热结构三维设计

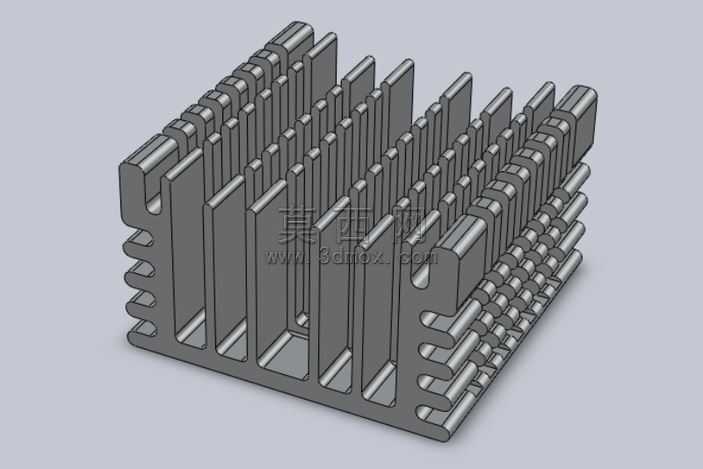

本作品为一款结构简洁的阵列式鳍片散热器三维模型，建模过程依托三维机械设计软件完成，整体采用参数化建模逻辑搭建，从底座基准面开始逐步构建整体结构，保证各部分尺寸的关联性与可编辑性，方便后续根据实际散热需求调整鳍片密度、整体长宽高、底座厚度等核心参数。模型渲染阶段采用哑光金属材质模拟铝合金散热件的真实质感，通过环境光与定向光源的搭配，清晰呈现出鳍片间的间隙结构与边缘倒角细节，避免结构展示时出现暗部死角，完整还原实体零件的视觉效果。结构设计上，模型采用一体化底座搭配多组平行鳍片的经典布局，底座部分预留平整安装接触面，保证与发热源的贴合度，降低接触热阻；鳍片采用等间距阵列排布，相邻鳍片间预留均匀的空气流通通道，部分鳍片侧边增设凹凸卡位结构，既可以在不额外增加整体重量的前提下扩大散热接触面积，也能强化鳍片与底座的连接强度，避免长期使用后鳍片出现形变歪斜的问题。设计思路围绕低成本、易加工、散热效率均衡的核心需求展开，没有采用复杂的异形鳍片或者热管嵌合结构，整体结构规整，既适合采用铝挤工艺一次成型加工，也能通过常规切削工艺完成小批量制作，适配小功率发热电子元件、小型工控设备的基础散热需求。建模过程中对所有棱边都添加了适配加工工艺的微小倒角，避免模型出现尖锐直角，既符合实际零件的加工规范，也能去除应力集中点，提升零件的结构耐用性；鳍片的厚度、间距参数经过反复调整，在保证空气可以在鳍片间隙内自然流通形成对流的前提下，尽可能提升单位体积内的散热面积占比，平衡散热效率与结构强度的关系，不会因为鳍片过薄导致加工难度提升、结构易损坏，也不会因为鳍片过厚造成材料浪费、整体重量超标。整体模型没有冗余的装饰结构，所有几何特征都服务于散热功能与加工可行性，结构逻辑清晰，各部分特征完整无缺失，可直接用于散热结构原理演示、加工工艺参考、相关设备装配模拟等场景。
