数控机床用HGR20直线导轨结构设计

　　在数控加工设备的线性传动系统里，导轨部件的精度保持性、负载承载能力直接决定了整台设备的加工精度上限，HGR20型号的滚动直线导轨，是中型数控设备里应用覆盖率极高的一款导向部件，日常做设备改型、非标专机设计时，这款导轨的选型频次非常高。从实际应用场景来看，除了常规的立式数控铣床、台式数控切割机之外，小型激光切割设备、等离子切割工位、非标自动化移栽机构的直线运动轴，都会选用这个规格的导轨作为导向承载部件，它的额定动负载刚好覆盖100-500kg级别的滑台负载需求，既不会因为规格选型过大造成安装空间浪费、成本抬升，也不会因为负载冗余不足出现长期运行后的导轨滚道磨损、精度衰减过快的问题。

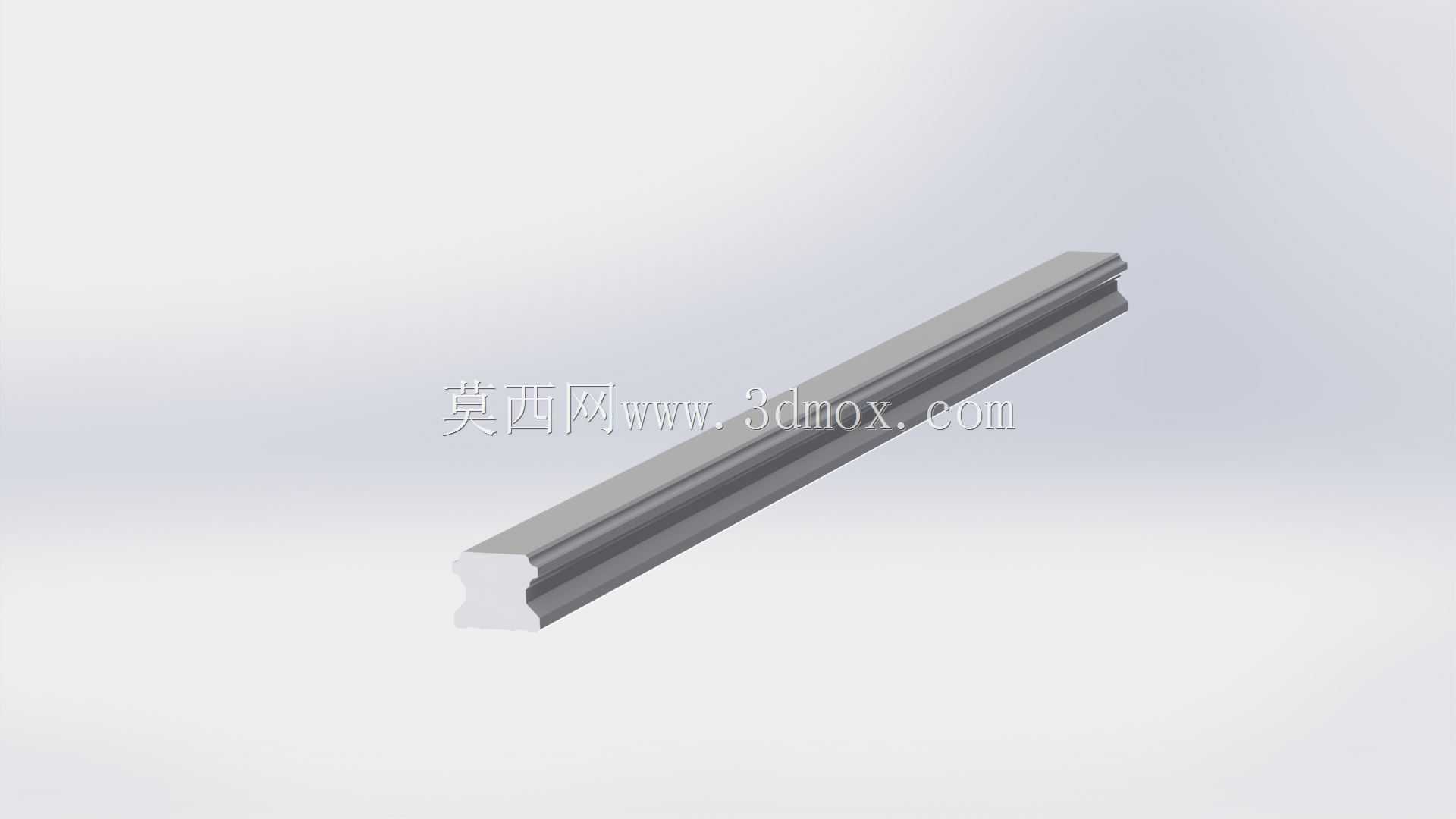

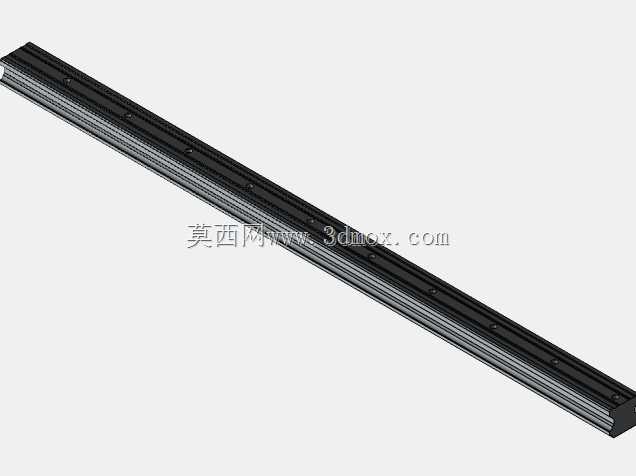

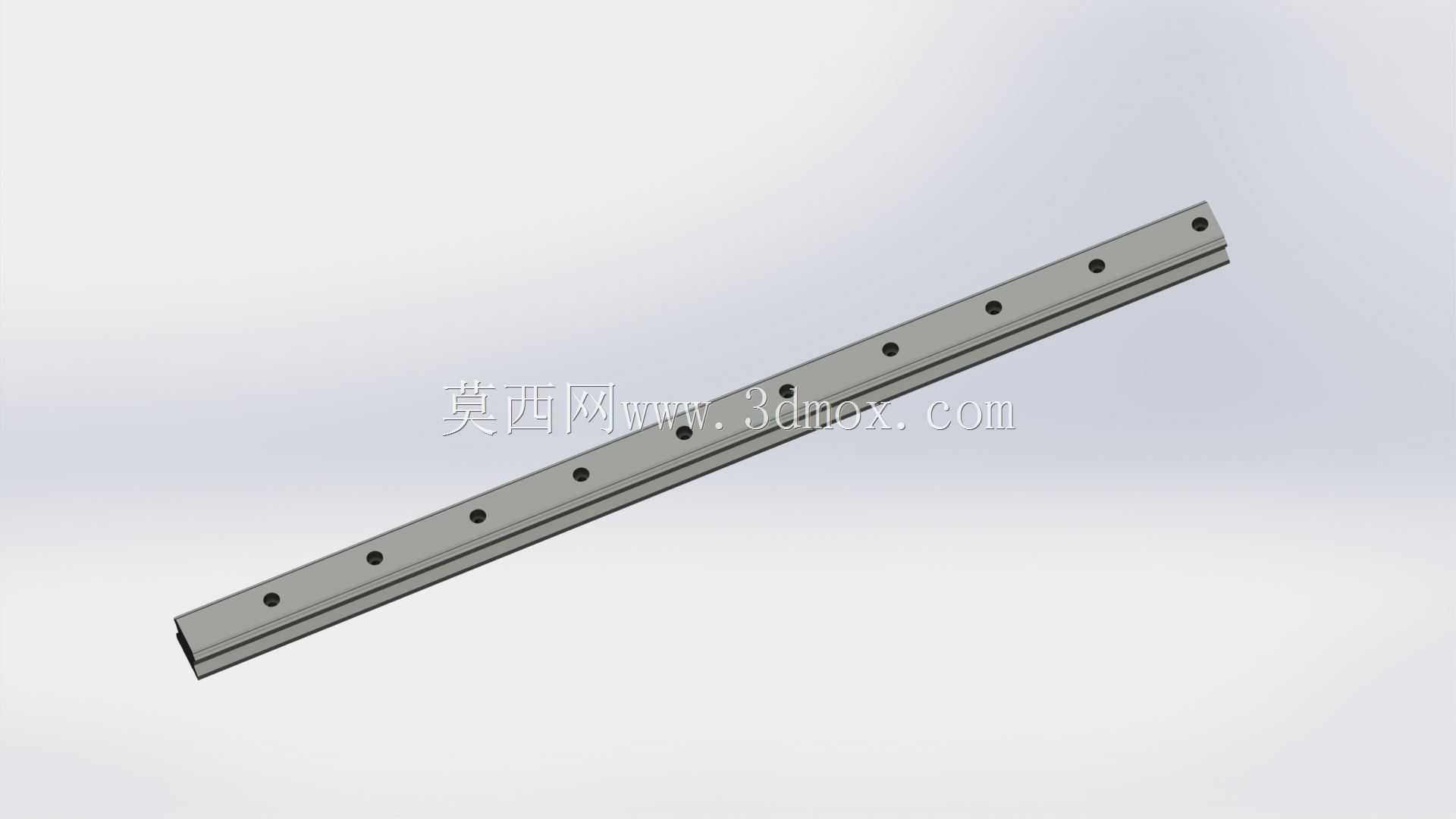

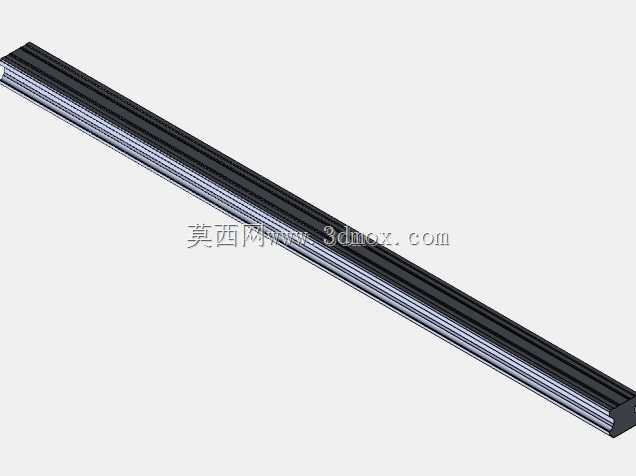

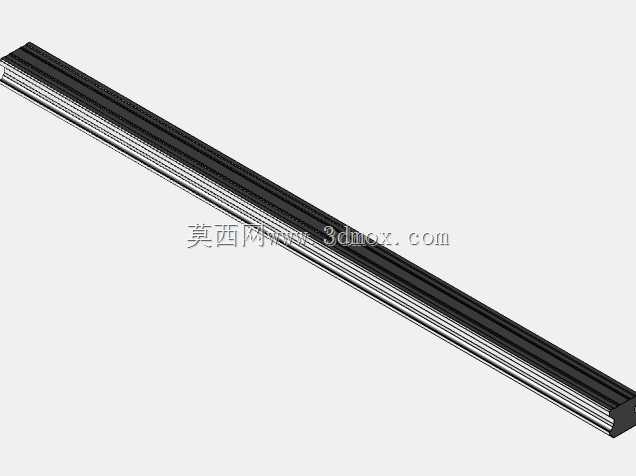

　　做这款导轨的三维建模时，首先要明确的是安装边界的尺寸约束，导轨的基准安装面宽度、安装孔的孔距公差、导轨截面的轮廓尺寸，都要和实际量产的五金件参数完全匹配，不然导出的工程图会直接导致现场安装时出现干涉、孔位对不上的问题。这次的模型做了两种结构变体，一种是导轨本体上预制了标准安装螺纹孔，适合安装空间紧凑、无法从导轨背部穿装螺栓的设备场景，安装时直接从滑台侧拧入螺栓就能完成导轨固定，装配效率更高；另一种是不带安装螺纹孔的光面导轨结构，适合需要从安装基座背部穿装锁紧螺栓的长行程设备，这种结构的导轨本体刚性更均匀，长行程拼接时的接缝精度更容易调整，不会因为螺纹孔的应力集中导致导轨长期受力后出现局部变形。

　　从功能特性来看，HGR20导轨采用的是四列圆弧接触滚道设计，这种滚道结构相比传统的尖点接触导轨，接触应力分布更均匀，既能承受垂直方向的切削负载，也能承受水平方向的侧向切削力，在数控设备进行铣削加工、切割作业时，刀具传递到滑台的各个方向的反作用力，都能通过导轨滚道的钢球均匀传递到基座上，不会出现滑台卡滞、爬行的问题。建模的时候特意还原了导轨端部的倒角结构，这个细节很多新手建模时容易忽略，实际装配时滑块从导轨端部套入的时候，端部的导向倒角能避免钢球从滑块滚道里脱落，现场装配的容错率更高，不需要额外做专用的装配工装就能完成滑块与导轨的拼接。

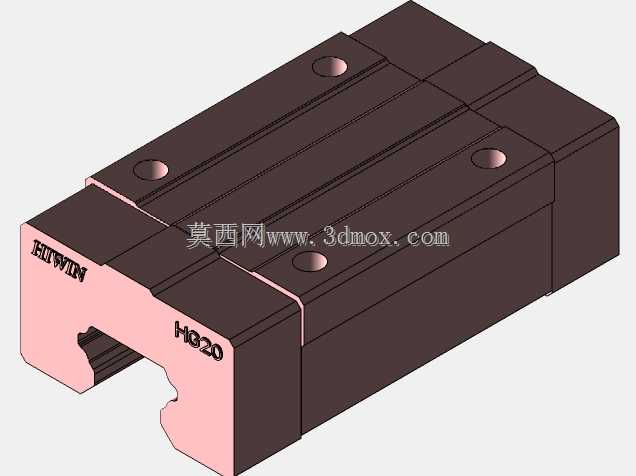

　　设计思路上，没有把导轨长度做成固定值，而是把导轨的长度方向设置成可自定义的参数化特征，设计人员在做不同行程的设备时，只需要修改长度参数就能快速生成对应行程的导轨模型，不需要重新绘制截面轮廓、重新排布安装孔位，能大幅缩短非标设计的建模周期。配套的滑块选用的是同系列HGH20规格的标准滑块，滑块的安装孔位、安装基准面高度都和行业通用参数保持一致，设计时如果需要替换不同品牌的同规格滑块，不需要修改滑台的安装板结构，互换性更强。

　　实际选型时还要注意安装面的平面度要求，导轨的基准安装面平面度需要控制在每米0.02mm以内，如果安装面的平面度超差，强行锁紧导轨螺栓会导致导轨本体出现弯曲变形，运行时滑块的阻力会大幅上升，长期运行还会出现滚道点蚀、钢球碎裂的问题。建模时也预留了导轨拼接的定位特征，当设备行程超过单根导轨的最大量产长度时，可以通过端部的定位止口完成多根导轨的拼接，拼接后的导轨滚道错位量可以控制在0.01mm以内，不会影响滑块的顺畅通行。另外导轨的截面轮廓做了简化的防尘结构特征，实际使用时可以在滑块两端加装防尘刮片，避免切割产生的金属碎屑、焊接烟尘进入滚道内部，延长导轨的维护周期，在多粉尘的切割类设备场景里，这个细节的设计能让导轨的使用寿命提升30%以上。
