适配GT2皮带的齿形传动固定连接构件

　　在桌面级3D打印机、小型数控雕刻设备、迷你激光切割机这类轻载精密传动场景里，同步带的张紧与末端固定一直是影响传动精度的关键细节，很多DIY设备或者小型量产机型在X轴、Y轴的传动末端，常因为固定件与皮带齿形匹配度不足，出现皮带打滑、齿面磨损不均、长期运行后张紧力衰减的问题，直接导致打印层纹偏移、雕刻走位偏差、切割轮廓错位等故障。这款齿形固定构件就是针对这类场景设计的皮带末端锁紧结构，核心作用是将GT2规格的2mm节距同步带可靠固定在运动滑台或者设备机架的安装位上，替代传统的压片式固定、扎带捆扎等可靠性不足的固定方式。

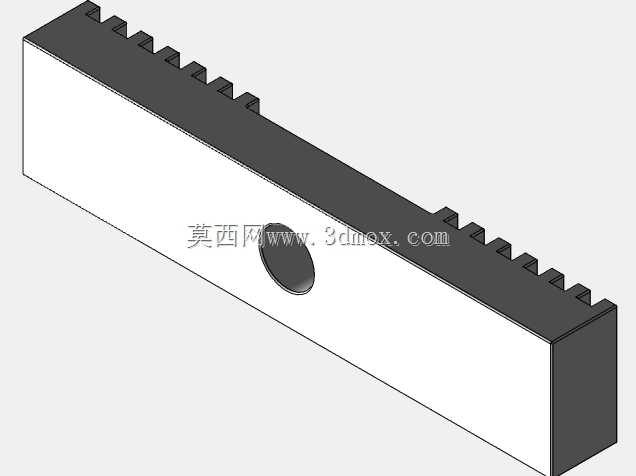

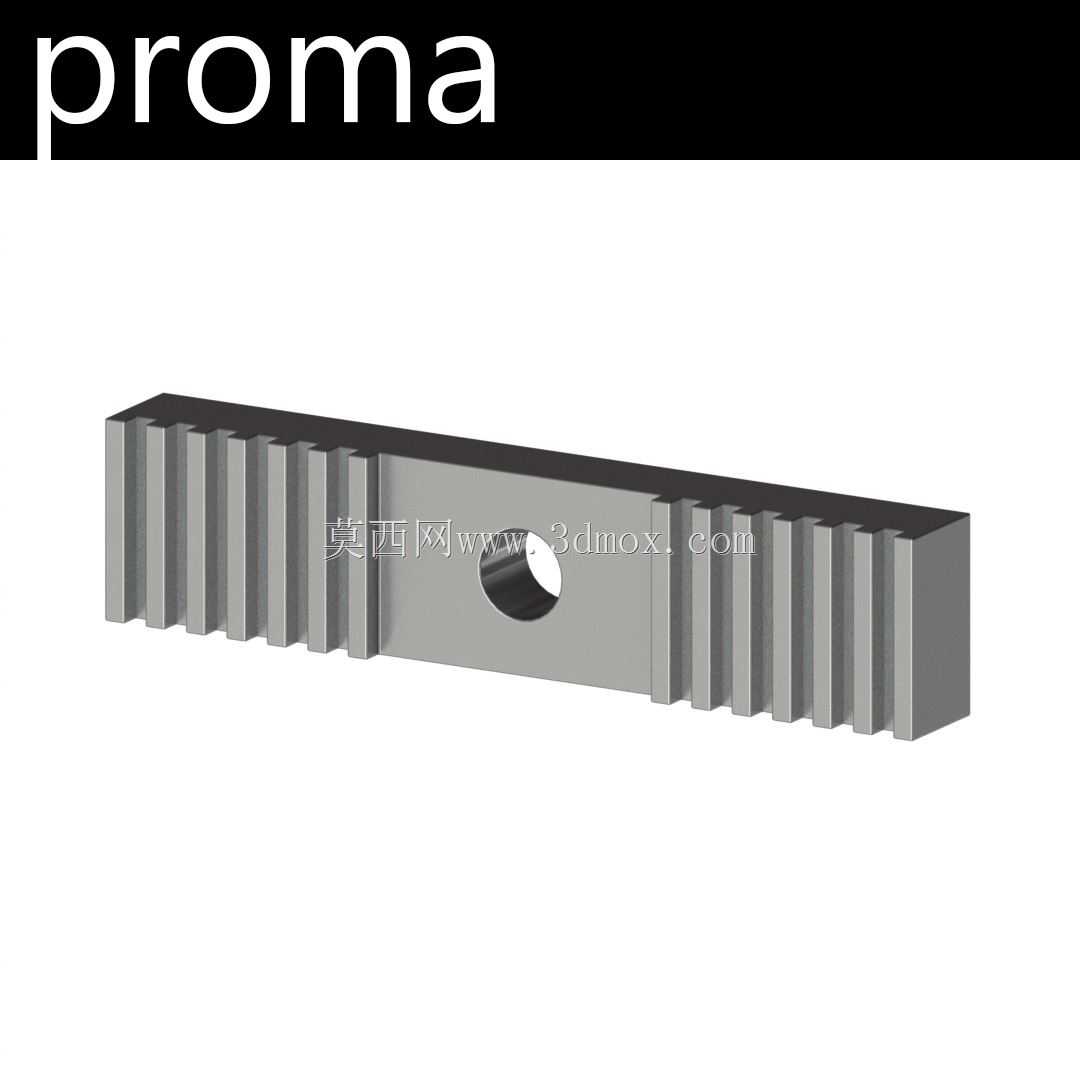

　　从结构设计来看，构件主体采用长条形等截面布局，整体加工面规整，一侧加工出与GT2同步带完全啮合的标准齿形，齿距、齿高、齿形角完全匹配2mm节距的GT2皮带参数，安装时皮带的齿面可以完全嵌入构件的齿槽内，啮合接触面积覆盖多组连续齿，相比单点压合的固定方式，能将皮带的拉力均匀分散到每一个啮合齿上，避免单齿受力过大导致的皮带齿根撕裂、滑脱问题。构件中部开设的贯通安装孔为沉孔设计，适配标准内六角圆柱头螺钉，安装时螺钉头部可以完全沉入构件表面，不会突出干涉周边运动部件的运行轨迹，孔位的位置经过反复校核，保证锁紧后皮带的受力方向与传动方向完全共线，不会出现偏载导致的皮带侧边磨损。

　　安装边界方面，这款构件适配带宽6mm与10mm两种主流规格的GT2同步带，构件的整体厚度控制在紧凑范围内，不会占用过多的安装空间，对于桌面级设备这类内部安装空间局促的场景十分友好，齿形面的加工精度控制在合理公差范围内，既保证与皮带齿面的充分贴合，又不会因为过盈量过大导致装配时皮带齿被挤压变形。构件的两个端面做了轻微的倒角处理，安装时不会刮伤皮带的基带层，也能避免装配过程中锐边划伤操作人员。

　　实际使用中，这类固定件通常成对使用，分别布置在同步带传动回路的两个末端，一端固定在运动滑台的安装基准面上，另一端配合张紧结构实现皮带张紧力的调节，相比传统的钢丝拉紧、压板摩擦固定的方式，齿形啮合的固定方式不会因为长期运行的振动出现松动，也不会因为摩擦系数不足出现皮带滑移，能长期保持稳定的张紧力，对于需要频繁做往复启停、高速短距离位移的运动轴来说，能有效降低反向间隙，提升传动的重复定位精度。在小型数控设备的应用中，这类固定件还能适配不同厚度的安装基板，通过更换不同长度的安装螺钉即可完成固定，不需要对构件本身做二次加工，对于设备改装、DIY搭建的场景来说适配性很强。

　　设计过程中特意规避了多余的结构特征，整体没有冗余的凸起或者凹槽，既方便采用机加工方式批量生产，也适合桌面级3D打印制作自制件，打印时不需要添加额外支撑，齿形面的成型质量容易保证，自制件的强度也能满足轻载传动的受力要求。构件的受力方向经过优化，安装孔的承压面做了局部加厚处理，锁紧螺钉时不会出现构件变形导致的齿形错位，长期承受皮带拉力也不会出现蠕变变形，能适应设备长期连续运行的工况。
