SK8立式直线光轴支撑固定支架结构

　　在轻载直线传动模组、小型自动化送料机构、桌面级检测设备滑台、3D打印运动轴、实验室小型位移平台这类对导向精度有基础要求、安装空间紧凑的场景里，这类立式光轴支撑支架是非常常见的导向固定部件，它的核心作用是为圆柱直线光轴提供垂直于安装基面的刚性支撑，保证光轴轴线与安装面的平行度，避免光轴在滑块往复运动过程中出现挠曲变形，影响运动顺滑度与定位精度。

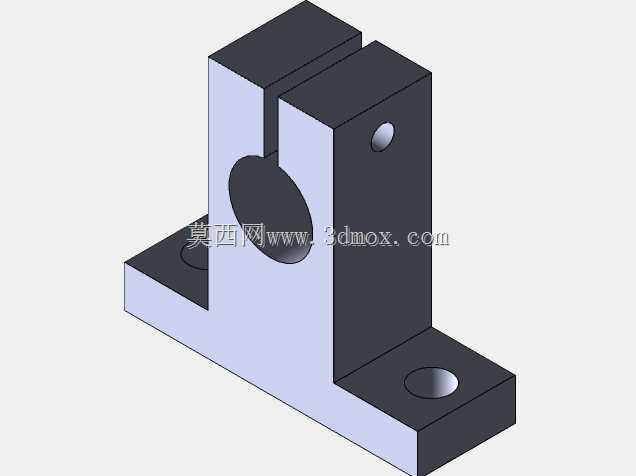

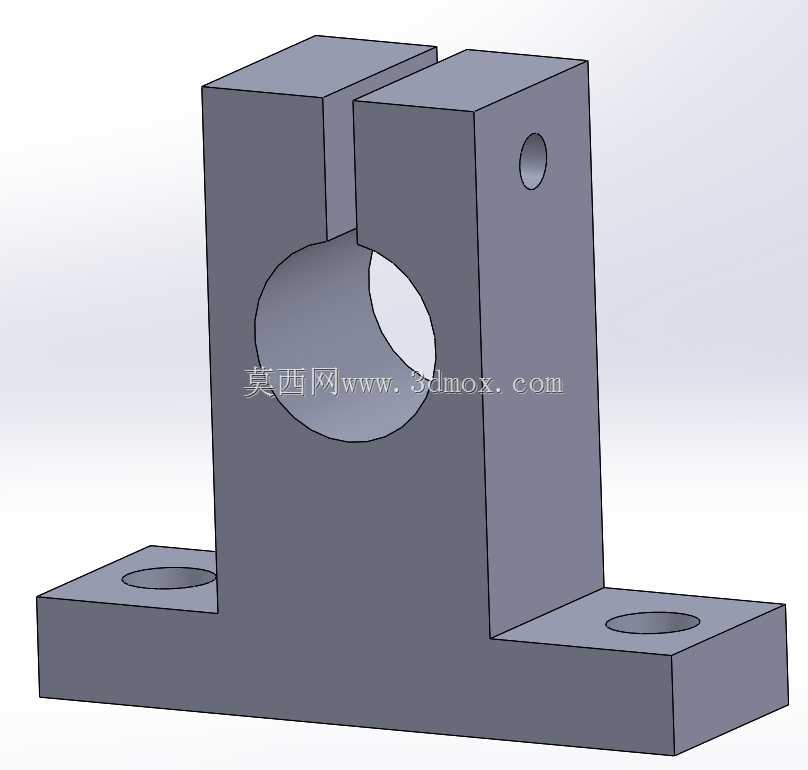

　　从结构设计逻辑来看，这款支架采用一体式L型立式布局，底部为带两个安装沉孔的法兰底座，安装孔位对称分布在支撑立板两侧，安装时可通过内六角螺栓直接将支架固定在设备的安装基板或者铝型材台面上，沉孔设计可以让螺栓头完全埋入底座平面，不会出现凸起干涉其他部件的问题，两个安装孔的间距经过匹配标准SK8系列光轴的支撑跨距设计，既保证固定后的连接刚性，也不会因为孔距过大造成底座材料浪费、占用过多安装空间。立板部分的核心功能区是中间的轴向通孔，这个通孔的直径适配8mm直径的直线光轴，通孔的加工精度直接决定光轴安装后的同轴度，孔壁与光轴的配合采用间隙配合公差，既可以保证光轴穿入时的顺畅度，也不会因为间隙过大造成光轴装夹后出现歪斜。立板上部开设的贯通锁紧槽是整个支架的核心锁紧结构，这个槽从立板顶端一直延伸到光轴安装孔的上半部分，将立板上半部分分割为两个对称的夹臂，夹臂侧面加工有横向的螺纹锁紧孔，当光轴穿入中心通孔调整到合适轴向位置后，只需要在侧孔内拧入紧定螺钉，就可以带动两个夹臂向内收拢，抱紧中心孔内的光轴，实现光轴的轴向与周向固定，这种开槽锁紧的结构相比顶丝直接抵紧光轴表面的固定方式，抱紧力分布更均匀，不会在光轴表面造成顶丝压痕，也能避免长期往复震动下光轴出现轴向窜动。

　　在实际设备选型应用中，这类支架通常成对使用，两个支架分别支撑在光轴的两端，共同为直线滑块提供稳定的导向基准，单组支架可支撑的光轴长度通常在300mm以内，如果光轴长度超过这个范围，就需要在光轴中间位置增加同型号支架作为辅助支撑，避免光轴中部因为滑块负载出现下挠。支架的底座厚度、立板高度都经过力学优化，在8mm光轴适配的常规轻载场景下，单支架可承受的径向负载完全满足小型滑台的使用需求，不会因为立板刚性不足造成光轴倾斜。安装过程中需要注意，固定底座螺栓时需要交替拧紧两侧的安装螺钉，避免单侧拧紧造成底座轻微翘起，导致光轴轴线与安装面出现角度偏差，进而造成滑块运动卡顿、阻力增大的问题；锁紧光轴时也需要注意紧定螺钉的拧紧力矩，力矩过大会造成夹臂过度变形，导致中心孔失圆，抱紧光轴后出现应力集中，长期使用可能造成立板开裂，力矩过小则无法有效抱紧光轴，设备运行过程中光轴可能出现转动或者轴向移位。

　　从结构建模的角度来看，这个零件的建模逻辑非常清晰，首先通过拉伸特征生成L型的基体轮廓，之后切除出底部的两个安装沉孔，再在立板位置拉伸切除出光轴安装通孔，随后切除出顶部的锁紧开槽，最后在夹臂位置生成横向的螺纹孔特征，建模过程中需要注意各特征的几何公差约束，比如光轴安装孔的轴线需要与底座安装面保持平行，两个安装沉孔的轴线需要垂直于底座平面，锁紧槽的对称面需要与光轴孔的轴线重合，这些形位约束直接决定零件加工后的装配精度。这类支架的材质通常选用铝合金或者45号钢，铝合金材质的支架重量轻、防锈性好，适合桌面级设备、轻量化模组使用，钢制支架的刚性更好，适合负载稍大、运行频率更高的工业传动场景，表面处理通常采用氧化或者发黑处理，提升零件的防锈能力与表面耐磨度。在实际的设备调试过程中，这类支架的安装容错率较高，即使安装基面存在轻微的平面度误差，也可以通过在底座与安装面之间添加薄铜皮调整的方式，校正光轴的平行度，相比一体式的长导轨支撑结构，这种分体式支架的采购成本更低，安装调整更灵活，在非标自动化设备的小批量设计制作中应用非常广泛，设计人员只需要根据选用的光轴直径、需要的安装高度选择对应型号的支架，就可以快速搭建出稳定的直线导向机构，不需要额外定制复杂的支撑结构，能够大幅缩短设备的设计与加工周期。
