NEMA17步进电机L型冲压铝安装支架

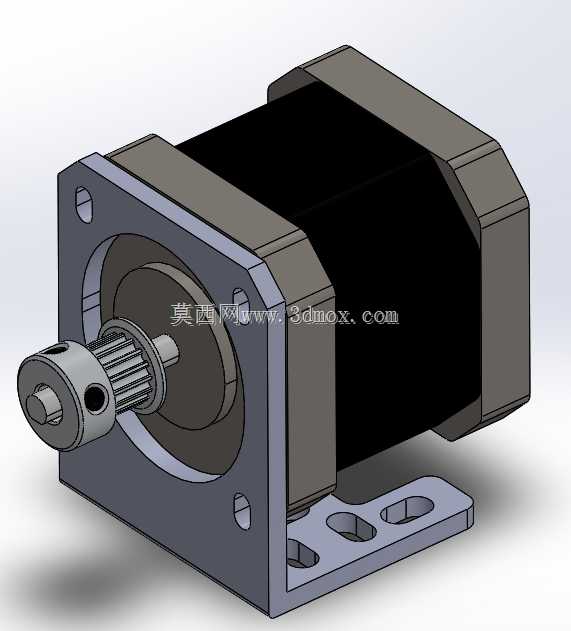

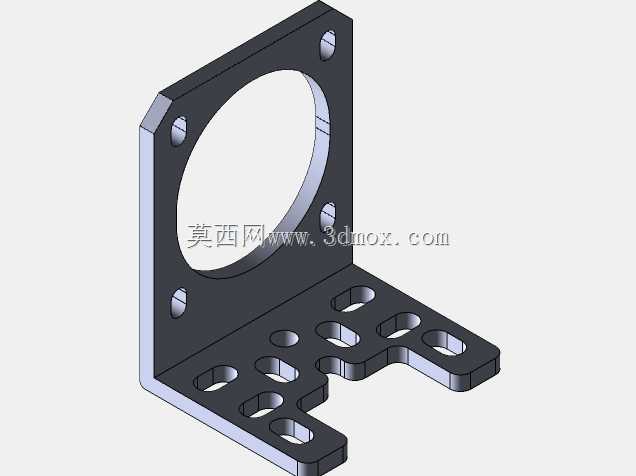

这款L型安装支架主要适配NEMA17规格步进电机，在小型自动化设备、桌面级运动模组、3D打印传动结构、小型机械手末端安装场景中应用广泛，核心作用是为步进电机提供垂直方向的安装基准，将电机输出轴的安装面与设备安装基面形成90度垂直布局，满足传动系统中转向安装、空间避让的布局需求。从结构设计来看，支架采用L型折弯一体结构，垂直立面设置有适配NEMA17电机安装孔位的四个定位孔，中心预留大尺寸通孔用于避让电机输出轴与尾部出线结构，孔位间距严格遵循NEMA17标准安装尺寸，可直接与对应规格步进电机的端面安装孔对位锁附，无需额外加工转接。水平安装面设计有多组不同规格的长圆孔与圆孔，长圆孔可提供一定范围的安装位置调节余量，适配不同安装基面的孔位偏差，同时满足不同安装中心距的调整需求，圆孔则用于重载工况下的精准定位锁附，避免安装后出现滑移错位。支架采用冲压铝材质成型，在保证结构刚性的同时有效控制自身重量，折弯处做了圆角过渡处理，避免应力集中导致的安装断裂问题，整体安装边界紧凑，垂直立面高度刚好覆盖NEMA17电机的端面安装区域，水平安装面的延伸长度可覆盖多数小型滑台、型材安装面的固定需求，不会过多占用设备内部的安装空间。设计过程中优先考虑了安装便捷性，所有安装孔位均做了倒角处理，避免锁附螺丝时出现孔口毛刺刮伤螺丝镀层的问题，立面与水平面的垂直度公差控制在机械安装常用的精度范围内，可保证电机安装后输出轴与安装基面的平行度或垂直度满足传动要求，减少因安装偏差导致的传动卡顿、皮带跑偏、联轴器偏心等问题。在实际选型使用中，该支架可直接搭配20系列、30系列铝型材使用，水平安装面的孔位可直接适配型材T型螺母的安装间距，无需额外打孔加工，也可用于小型雕刻机、点胶机等桌面设备的电机固定，在空间受限的传动布局中，可有效减少电机安装所需的横向空间，优化设备整体的结构布局。
