对开式车门执手锁具结构三维设计

项目分类:通用五金配件 发布时间:2024-05-24 ID:751301
  • 对开式车门执手锁具结构三维设计
  • 对开式车门执手锁具结构三维设计
  • 对开式车门执手锁具结构三维设计
  • 对开式车门执手锁具结构三维设计
  • 对开式车门执手锁具结构三维设计
  • 对开式车门执手锁具结构三维设计
  • 对开式车门执手锁具结构三维设计
  • 对开式车门执手锁具结构三维设计
  • 对开式车门执手锁具结构三维设计
  • 对开式车门执手锁具结构三维设计
  • 对开式车门执手锁具结构三维设计
  • 对开式车门执手锁具结构三维设计
  • 对开式车门执手锁具结构三维设计
  • 对开式车门执手锁具结构三维设计

  在商用车、特种改装车以及部分乘用车辆的乘员舱、货舱门体设计中,车门把手是连接用户操作与锁体执行机构的核心交互部件,其结构可靠性直接决定门体启闭的顺畅度与长期使用的耐久表现,不同于民用建筑门锁的使用场景,车载门把手需要承受车辆行驶过程中的持续振动、温差交变带来的材料形变,以及户外环境下的粉尘、雨水侵蚀,因此在结构设计阶段需要同步兼顾操作手感、安装适配性与结构强度。

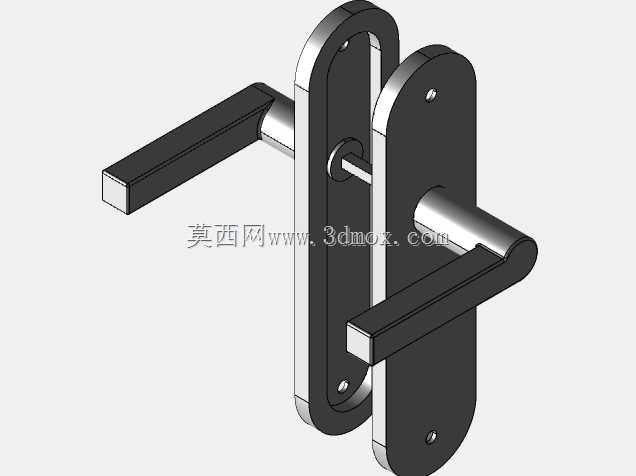

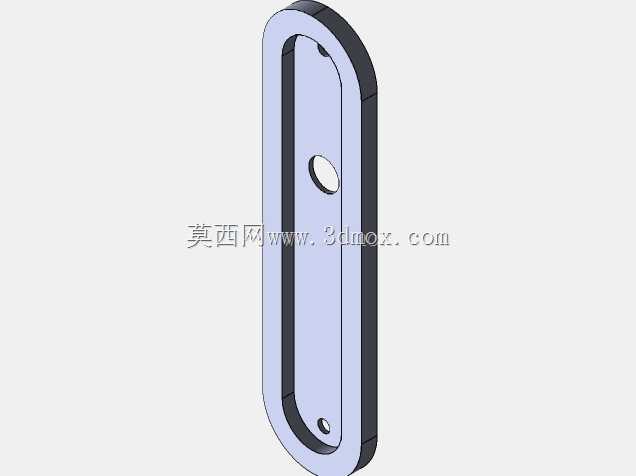

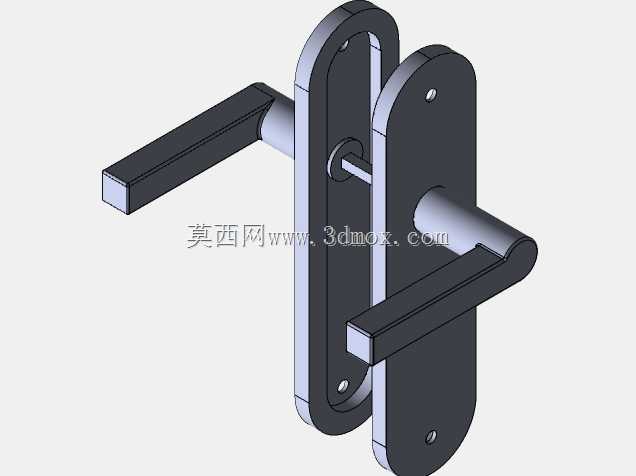

  本次设计的对开式车门执手,采用左右对称的双执手布局,适配厚度在40-60mm区间的夹层门体,两块安装基板分别对应门体内外侧的安装位,基板上预留的三个沉头安装孔呈三角分布,能够在安装完成后形成稳定的受力支撑,避免长期扳动执手后出现基板松动移位的问题。基板与执手的连接位置采用内嵌式转轴结构,转轴与基板的配合间隙控制在0.15-0.2mm之间,既保证执手扳动时无卡滞感,又能避免间隙过大导致的执手晃动,转轴末端设置的限位凸台可以精准限制执手的转动角度,将扳动行程控制在35度范围内,匹配常规锁体的开锁行程需求,无需额外调整传动连杆的适配长度。

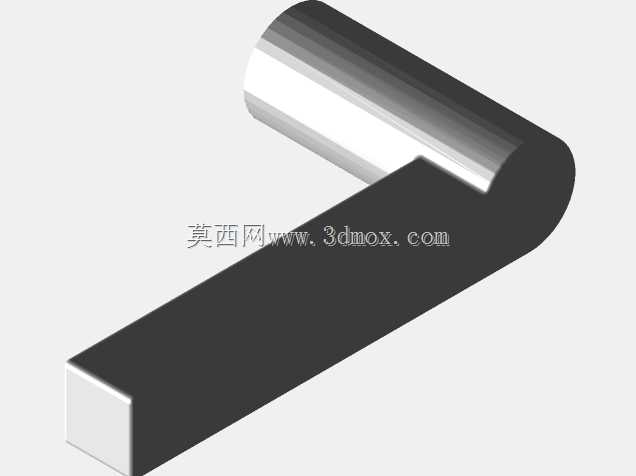

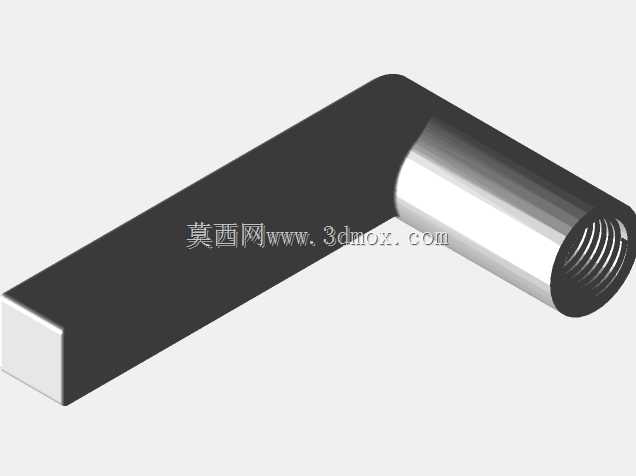

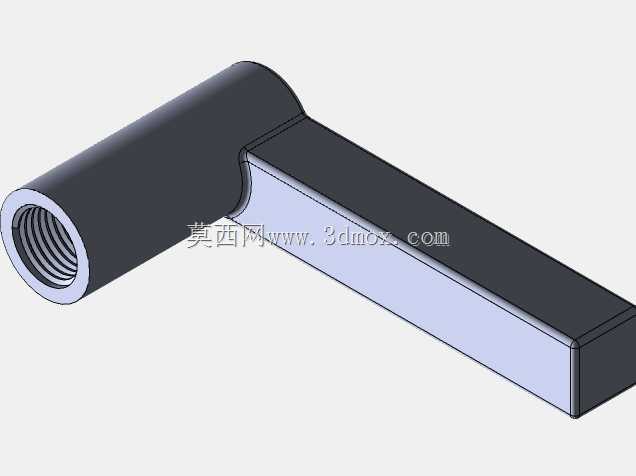

  从功能实现逻辑来看,外侧执手与内侧执手通过贯穿门体的方形传动杆连接,扳动任意一侧执手时,传动杆会同步带动锁体内部的拨叉转动,从而实现锁舌的回缩完成开门动作,这种传动结构的优势在于两侧操作的力反馈一致,不会出现单侧操作卡顿、另一侧操作顺畅的差异感。执手的握持段采用矩形截面设计,棱边做R2圆角处理,既避免锐边划伤操作人员,又能保证握持时的摩擦力,即便佩戴劳保手套操作也不会出现打滑问题。安装基板的外形采用长圆形轮廓,边缘做R5圆弧过渡,贴合门体安装面的一侧设计有0.5mm深度的密封胶条嵌槽,安装时可以在嵌槽内填充发泡密封胶条,阻断雨水、粉尘从安装孔缝隙进入门体内部的路径,适配户外作业车辆的使用需求。

  在设计过程中,首先需要明确门体的安装边界条件,包括门皮厚度、内部加强筋的位置、锁体的安装尺寸,再反向推导把手的基板尺寸与转轴位置,避免出现安装后把手与门体内部加强筋干涉、或是传动杆与锁体拨叉对位偏差的问题。针对车载场景的振动工况,转轴位置采用耐磨尼龙衬套作为转动摩擦副,相比金属直接接触的结构,尼龙衬套不仅能降低转动时的异响,还能减少长期磨损带来的间隙变大问题,衬套与基板的配合采用过盈压装的方式,无需额外固定件即可保证衬套不会随转轴转动出现移位。执手与传动杆的连接位置设置有紧定螺钉孔,安装完成后拧紧紧定螺钉即可消除执手与传动杆之间的配合间隙,避免长期使用后出现执手空转的问题。

  从实际选型适配的角度来看,这款把手结构可以适配大部分通用型车载锁体,不需要针对锁体做额外的结构修改,安装时只需要在门体上开出对应尺寸的安装孔与传动杆过孔,将两侧基板对位后拧上固定螺丝即可完成装配,整体装配流程不需要专用工装,售后维修更换时也可以快速拆解替换。针对不同的门体使用场景,还可以在基板外侧增加防尘盖板结构,覆盖住固定螺丝的安装位,既提升外观的整体性,又能避免螺丝长期暴露在户外出现锈蚀问题。在结构强度校核层面,执手握持段可以承受150N的垂直扳动力不会出现塑性变形,能够满足紧急情况下大力开门的强度需求,基板的固定孔位可以承受200N的横向拉力不会出现开裂,适配车辆行驶过程中惯性冲击带来的受力载荷。
