4040V槽工业挤压铝型材结构设计

　　在非标自动化设备、工业检测台架、小型输送线侧边防护、3D打印设备框架搭建的场景里，40系列V槽挤压铝型材是出镜率极高的结构基材，这类型材的截面设计完全围绕快速组装、模块化拓展的需求展开，不需要额外做复杂的焊接加工，仅靠配套的T型螺栓、角件、端盖等连接件就能完成整套框架的拼接，后期调整工位布局、拓展功能模块时也不需要整体拆解，只需要松开对应位置的紧固件就能调整型材位置，大幅缩短设备改型的周期。

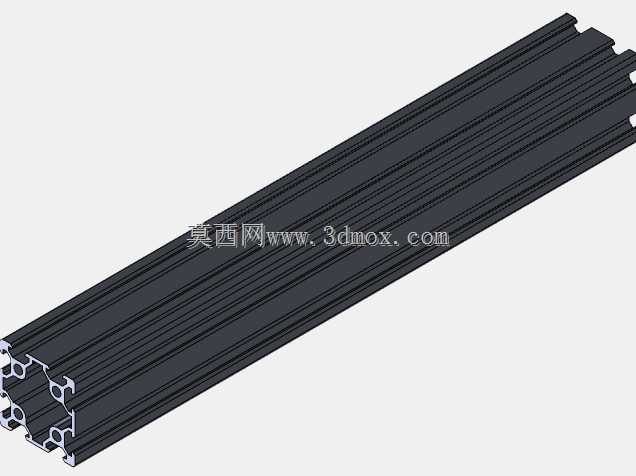

　　这款4040V槽挤压型材的截面外轮廓尺寸为40mm×40mm，属于40系列铝型材里的通用规格，截面四周的V型槽槽口尺寸经过精准校核，既可以嵌入V型滚轮实现直线滑动副的搭建，也可以装入T型螺母来固定外置的钣金护板、传感器安装支架、走线槽、拖链固定座等附属配件，槽道的深度设计兼顾了螺母的锁紧行程和型材自身的结构强度，不会因为开槽过深导致型材受力时出现槽口变形的问题，也不会因为槽道过浅导致螺母锁紧力不足，在设备运行震动时出现连接件松脱的情况。

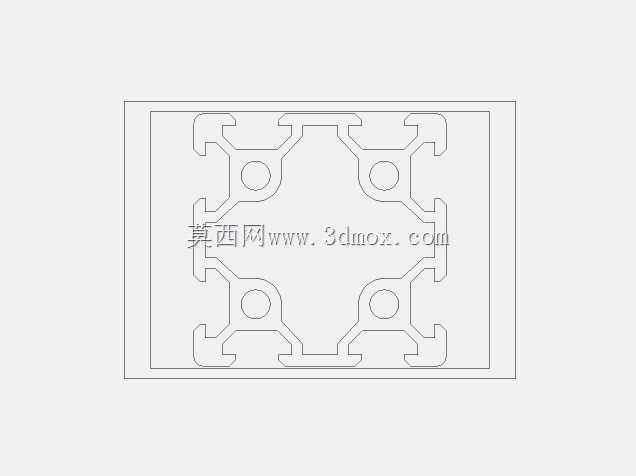

　　从截面的筋位布局来看，型材中心采用了中空的腔体设计，四周的支撑筋厚度均匀，既保证了型材每米的重量控制在合理区间，降低整套框架的整体负载，也能满足常规静态框架的抗弯、抗扭需求，在搭建长度不超过2米的水平横梁时，配合对应的支撑脚座，不会出现明显的下挠变形，完全可以承载常规的小型电气元件、轻型工装夹具的重量。型材的V槽槽口边缘做了微小的倒角处理，一方面是在挤压生产时避免出现应力集中导致的型材开裂，另一方面在装入滚轮或者密封胶条时，不会因为锐边割伤配件表面，也能减少装配时的卡顿感。

　　在实际的设备搭建过程中，这类V槽铝型材的安装边界非常灵活，型材的端面可以加工对应的沉头孔、螺纹孔，直接和脚轮、可调脚杯、端面连接板固定，不需要额外焊接转接件；相邻两根型材垂直拼接时，可以用隐藏式的角槽连接件，从型材端部的槽道内装入锁紧，连接完成后外表面没有突出的连接件，整体框架外观整洁，也不会在设备运行时勾挂操作人员的衣物或者管线。如果需要在型材上安装直线导轨、气缸等精度要求较高的部件，只需要在型材对应的安装面做简易的铣面加工，就能保证安装面的平面度满足装配要求，不需要额外加装转接钢板，进一步降低框架的整体重量和材料成本。

　　不同于普通的平槽铝型材，V槽结构自带的导向功能可以直接作为轻型滑动机构的导轨使用，比如小型物料推拉抽屉、可调节的传感器安装支架、滑动式防护门的移动轨道，都可以直接利用型材自带的V槽搭配对应的V型滚轮实现，不需要额外采购直线导轨，在一些对滑动精度要求不高、负载较轻的移动场景下，能大幅降低设备的物料成本和装配工作量。型材的表面做了阳极氧化处理，表层的氧化膜硬度较高，日常使用中不容易被划伤，也具备一定的防腐蚀能力，在普通的车间环境下长期使用不会出现表面锈蚀、氧化起皮的问题，不需要额外做表面喷漆处理，装配完成后就能直接投入使用。

　　在做三维建模时，这类型材的建模重点是还原截面的所有槽道尺寸、筋位厚度、倒角参数，尤其是V槽的角度、槽口宽度、槽底圆弧尺寸必须和实际挤压的型材尺寸保持一致，否则在后续做装配仿真时，会出现螺母装不进槽道、滚轮和槽面配合间隙过大或者卡滞的问题；同时建模时要预留好型材端面的加工余量，方便后续出工程图时标注端面的钻孔、攻丝尺寸，保证加工出来的型材能直接用于现场装配，不需要二次修整。在做整套框架的受力校核时，可以直接调用型材的截面惯性矩参数，根据实际的负载情况计算横梁的最大允许跨度，避免选型时出现型材规格选小导致框架变形，或者选大造成材料浪费的问题。
