便携式耐热不锈钢户外烧烤炉设计

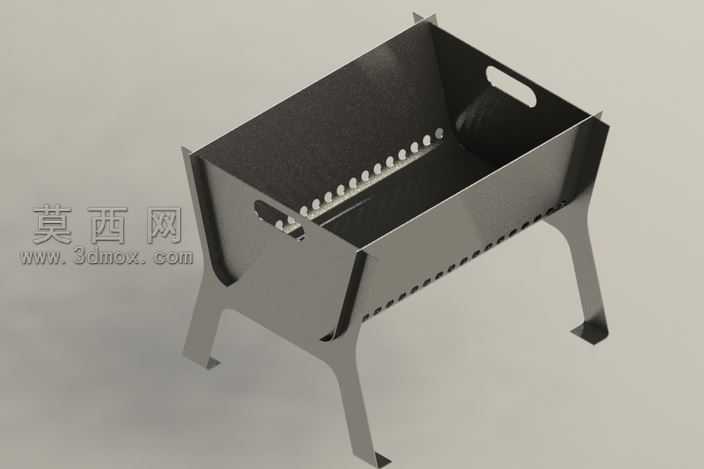

本作品为一款便携式户外烧烤炉的三维建模设计，整体采用钣金一体化结构思路完成建模，全程依托三维参数化建模软件完成全流程设计，首先通过草图绘制勾勒出炉体的整体轮廓，将炉身、支撑腿、侧边把手等结构进行一体化的钣金特征搭建，避免多余的拼接零件，提升整体结构的稳定性与便携性。建模过程中严格遵循3毫米耐热不锈钢AISI310S（20H23N18）的材料特性设置钣金参数，预留合理的折弯余量与工艺缺口，确保模型可直接对接钣金下料、折弯的生产加工流程。材质渲染阶段，针对耐热不锈钢的材质特性调整材质参数，还原哑光金属的磨砂质感，同时对炉体边缘的折弯圆角、侧边通风孔、内壁承托烤网的凸点结构都做了精细化的细节建模，侧边的长圆形把手做了圆滑的边缘处理，避免使用过程中出现割手的问题，四条支撑腿采用向外倾斜的一体化折弯结构，在不额外增加支撑零件的前提下提升炉体放置的稳定性，同时保证收纳时可通过简单的堆叠减少占用空间。炉身侧面的通风孔采用等距阵列的方式完成建模，保证通风供氧的均匀性，提升木炭燃烧的效率，内壁的烤网承托凸点同样采用阵列特征完成，保证烤网放置的平整度。设计过程中充分考虑户外使用的实际需求，整体无多余零散配件，所有结构均通过钣金折弯一体成型，减少焊接工序的同时提升结构耐用性，渲染阶段通过柔和的环境光烘托金属材质的质感，清晰展现炉体的内部结构与外部造型细节，确保模型既可以用于产品方案展示，也可以直接对接生产加工环节，为户外露营炊具的产品开发提供完整的三维数字模型支撑。
