立式手动快速压紧绳夹夹具结构

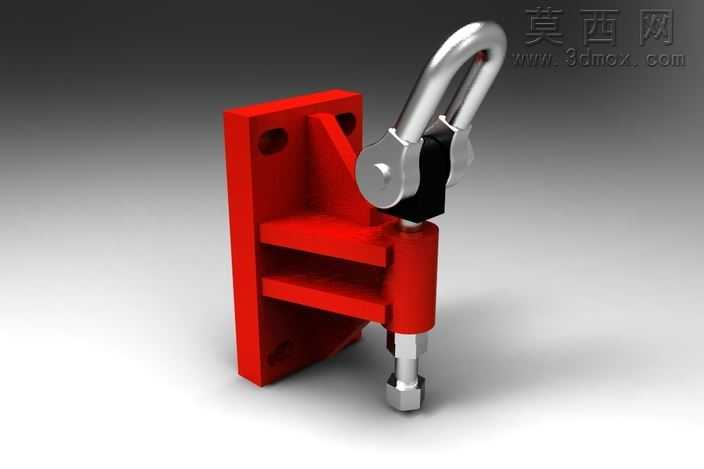

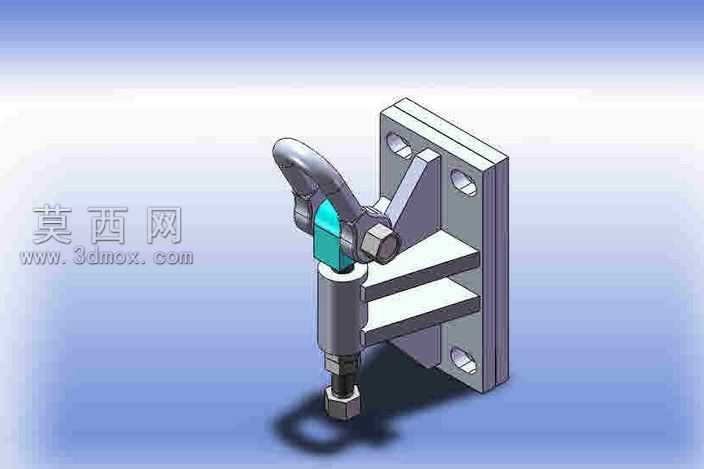

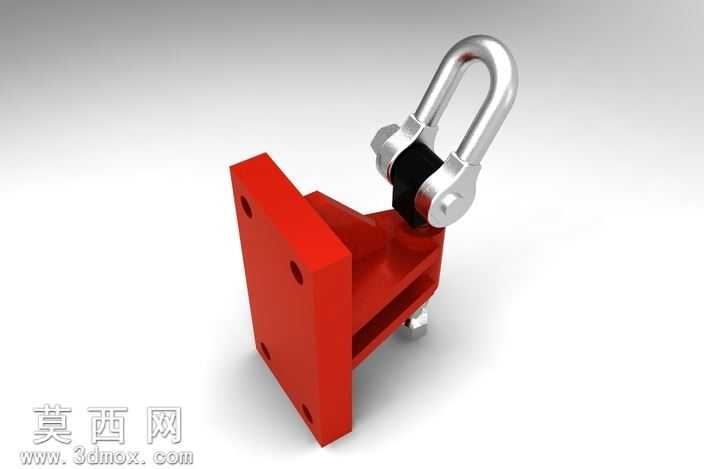

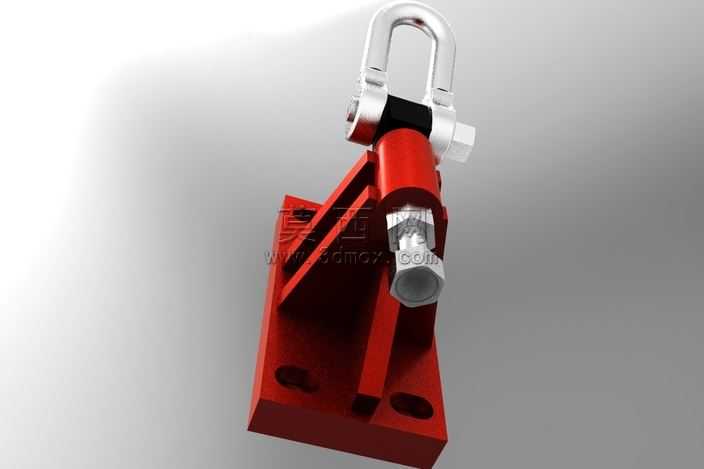

该模型为立式手动绳夹紧夹具，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工装配的公差配合逻辑，对每一处连接结构、活动间隙都做了符合实际生产要求的参数设定，确保模型可直接对接后续的工程图导出、实物加工验证环节。整体结构采用立式安装布局，后侧为带四个沉头安装孔的L型安装立板，立板通过三角加强筋提升整体刚性，避免夹紧作业时出现结构形变；立板前方设置两层水平支撑托板，用于承托夹紧执行组件，托板与立板之间采用一体化建模逻辑，还原了实际焊接或一体加工的结构强度特征。夹紧操作部分采用带防滑纹理的弯柄式手动压杆，压杆与中部的铰接转轴做了同轴度约束，还原了手动扳动时的顺畅转动轨迹；压杆下方的动力传递组件采用青蓝色可视化区分的压块结构，搭配竖向的圆柱导套结构，确保压紧力沿竖直方向精准传递，避免侧向偏移导致的夹紧失效；下端执行端设置带外螺纹的调节杆与六角压紧头，可通过螺纹旋合长度调节适配不同直径绳索的夹紧需求，六角头结构也方便后续使用工具进行锁紧力微调。渲染环节采用工业产品常用的渐变蓝背景，金属材质部分区分了铸铁哑光质感、安装板的冷轧钢镀锌质感、手柄的防滑包覆质感，不同材质的粗糙度、反光度参数都做了针对性调整，让整体渲染效果贴近真实工业夹具的视觉表现；铰接位置的螺母、转轴零件都做了细节倒角与螺纹纹理刻画，还原标准件的真实外观特征。设计思路上围绕快速装夹、稳定锁紧的核心需求，采用杠杆式手动压紧原理，无需额外动力源即可完成绳索的快速夹紧与释放，结构紧凑占用安装空间小，立式布局也适配多种设备台面、机架侧方的安装场景，可用于生产线上的绳索临时固定、工装拉紧、物料定位等多种作业场景，整体结构无冗余零件，活动部件的运动轨迹做了干涉检查，确保扳动压杆时各零件之间无碰撞卡滞，符合手动工装夹具的实用化设计要求。
