2060系列V槽工业铝挤型材结构

　　做非标自动化设备机架这么多年，20系列的V槽铝型材一直是小型桌面级设备、轻型工装架的首选材料，这次建模的2060规格V槽型材，刚好适配Openbuilds体系下的开源V轮走线方案，在桌面级3D打印机、小型激光雕刻机、桌面点胶工装这类轻载线性运动设备里用得极多。先从实际安装场景说，这类60mm宽度的20系型材，单根就能承担单轴线性导轨的安装基准，不需要额外拼接多根2020型材来凑宽度，省掉了拼接时的对齐打表工序，也避免了多根型材拼接带来的累积形位误差，对于小行程的运动轴来说，安装效率能提升近四成。

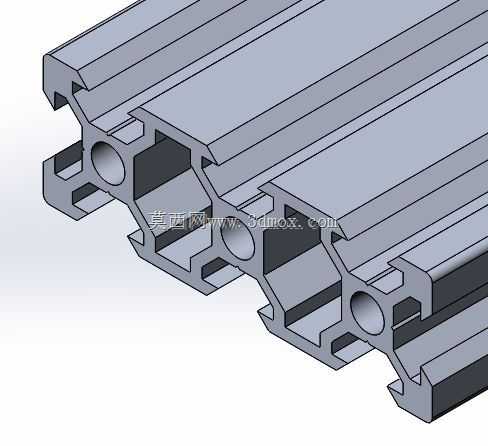

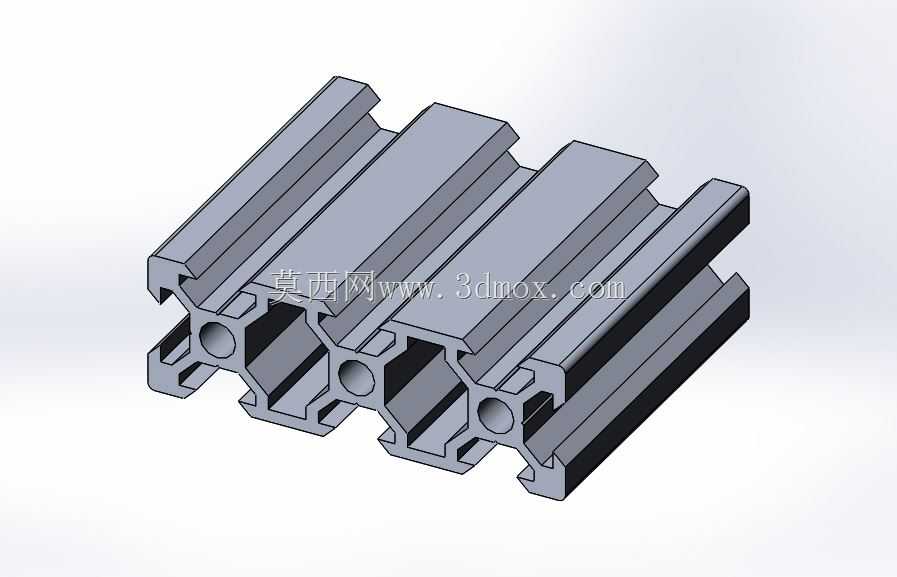

　　从截面结构来看，这款型材沿长度方向均匀分布三个贯通的主安装腔，每个腔体中心都预留了标准的欧标铝型材T型螺母槽道，槽口尺寸完全适配20系列通用的M4/M5T型滑块螺母、弹片螺母，不管是安装封板、脚轮、连接角码还是传感器支架，都不需要额外在型材上打孔攻丝，后期调整设备结构时，只需要松开螺母就能挪动安装件位置，对于经常需要改结构的原型机开发来说，这点灵活性是钢材焊接机架完全比不了的。型材两侧的V型槽是核心功能结构，槽口的角度、粗糙度都是匹配标准V型滚轮设计的，滚轮在槽内滚动时，接触线是连续的斜面，相比光轴导轨的点接触，在轻载场景下的抗偏载能力更强，而且V槽本身自带防尘效果，车间里的铝屑、塑料碎屑不容易积在滚动接触面上，日常维护只需要定期擦一擦槽面就行，不需要像直线导轨那样频繁加润滑脂、装防尘刮板。

　　设计建模的时候，特意把截面的壁厚控制在1.8mm，这个厚度是兼顾刚性和重量的最优值——单米重量控制在1.2kg左右，单人就能搬动长料安装，同时沿长度方向的抗弯截面模量足够支撑1米跨度下10kg的静载荷，完全满足桌面级设备的负载要求。型材两端的端面连接孔位是按标准20系列端板设计的，不管是用端面连接板拼接垂直框架，还是装可调脚杯、万向脚轮，孔位都能直接对齐，不需要二次加工。安装边界上要注意，这款型材的V槽中心到型材背面的距离是严格的10mm公差，安装V轮组件的时候，轮座的基准面贴紧型材背面时，滚轮和V槽的啮合间隙刚好在0.1-0.2mm的合理区间，不需要额外加垫片调整，新手安装也不容易出现卡滞、滚轮偏磨的问题。

　　实际用的时候，很多人会忽略型材槽道的毛刺问题，建模的时候特意把槽口的挤压倒角做了0.2mm的圆角，实际挤压生产出来的型材，T型螺母塞进去的时候不会被毛刺卡住，滑动顺畅度比无倒角的型材好很多。另外三个贯通腔除了走螺母，还可以穿设备的气管、电线，把管线藏在型材腔体里，设备外观更整洁，也避免了运动部件刮蹭管线的风险，做桌面设备的时候，藏线效果好的话，整体设备的质感能提升一个档次。还有型材侧面的辅助槽，是用来装有机玻璃封板、铝塑板门板的，封板直接卡在槽里，用压条固定就行，不需要额外做门框结构，做设备外罩的时候省了很多钣金加工的工序。

　　从选型角度说，要是设备的运动轴行程在500mm以内，负载不超过8kg，用这款单根2060V槽型材做轴的支撑梁完全足够，不需要额外加加强筋；如果行程更长，也可以两根背对背拼接成120mm宽度的梁，拼接的时候用侧面的槽道装连接条，对齐后锁紧螺丝就能达到接近整根型材的刚性，比选更重型的40系列型材成本低一半，重量也更轻。很多做开源硬件项目的爱好者做小型CNC、写字机的时候，之前都是用两根2020并排拼，不仅对齐麻烦，拼接缝还容易影响V轮的滚动顺畅度，用这款一体的2060型材就完全没这个问题，安装难度低，精度也更容易保证。
