20X40规格西格玛工业铝型材截面结构

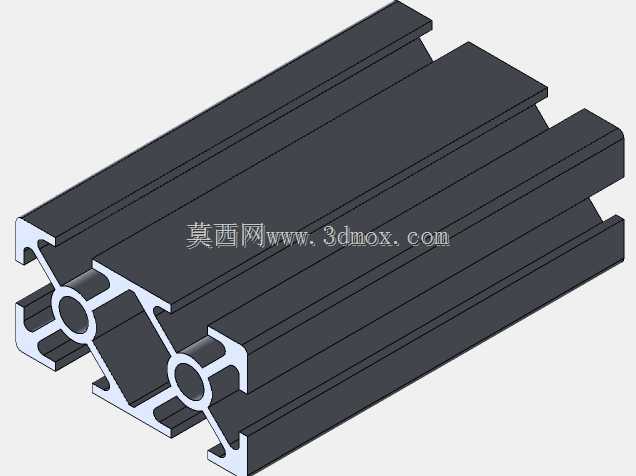

　　在非标自动化设备的框架搭建场景里，这类20X40截面的西格玛铝型材是非常常用的基础结构件，很多桌面级小型工装、检测工位的承托框架、输送线侧边的导向安装基座都会优先选用这个规格的型材，相比同截面的普通欧标铝型材，西格玛轮廓的槽口设计做了针对性优化，在安装嵌入式传感器、薄型导轨、小型拖链的时候，不需要额外加装过渡连接件，直接把配套的T型螺母从槽口任意位置卡入就能完成锁紧，调整安装位置的时候不用拆解整段型材，对于需要频繁变更工位布局的实验类设备、小批量试产线来说，能省下不少现场改造成本。从截面结构来看，这款型材的主腔体做了双圆孔加强设计，两个中心孔的位置刚好对应型材的受力中性层，当型材作为水平悬臂使用的时候，

　　这两个加强孔能有效提升截面的抗扭刚度，不会因为单侧挂载小型执行器就出现型材扭转变形的问题，外侧的三个开放式槽道分别对应不同的安装需求，最外侧的窄槽用来嵌装封边条或者有机玻璃挡板，中间的标准槽用来安装固定脚轮、合页、门锁这类通用五金配件，靠近腔体的加宽槽则专门用来承装线性导轨的安装基准面，槽道的根部做了R角过渡处理，避免型材在挤压成型的时候出现应力集中，后期长期承受交变载荷的时候也不会从槽根位置出现开裂。做结构设计的时候，这个规格的型材安装边界需要特别注意，型材的总宽度是40mm，总高度20mm，两端面加工沉头孔的时候，孔中心距离型材侧边的最小距离不能小于5mm，不然会打穿侧面的槽道，导致连接螺丝的锁紧力不足；

　　如果是用来做垂直支撑立柱的话，单根型材的最大无支撑承载高度建议控制在1.2米以内，超过这个高度的话需要在相邻型材之间加装角码或者斜拉加强件，避免设备运行过程中出现框架晃动。很多刚接触铝型材选型的工程师容易忽略槽道的配合公差，这款西格玛型材的槽口宽度是按照配套M5T型螺母的尺寸做的精度控制，槽口的直线度每米控制在0.3mm以内，安装小型直线导轨的时候，只要把导轨的基准面贴紧型材槽道的侧边，不需要额外打定位销就能满足大部分轻载运动场景的精度要求，如果是用于视觉检测这类对安装基准精度要求更高的场景，可以在型材安装导轨的面上额外铣出0.2mm深的定位台阶，进一步消除型材挤压成型带来的微小形位误差。在实际设备组装过程中，

　　这款型材的切割长度公差建议控制在±0.2mm以内，相邻两根型材垂直拼接的时候，使用专用的三维角码连接比普通的外角件连接刚度高30%左右，因为三维角码的连接点是嵌入到型材腔体内部的，不会因为外部碰撞就出现连接松动；如果需要在型材中间位置引出气路或者电路管线，可以直接在槽道对应的腔体位置开孔，不用破坏型材的主受力结构，管线可以顺着槽道内部走线，最后扣上盖板就能完全隐藏管线，让设备整体外观更整洁，同时也能避免生产过程中切屑、油污掉落到管线上面加速管线老化。相比钢制焊接框架，这种铝型材搭建的结构不需要做表面喷漆处理，挤压成型后的阳极氧化层本身就具备不错的耐磨和防腐蚀能力，在普通车间环境下使用十几年都不会出现锈蚀问题，后期设备拆解之后的型材还能重复利用，不会像焊接框架那样切割之后就无法二次组装，对于需要快速迭代的自动化设备研发场景来说，这种可重构的结构特性是非常大的优势。
