GT2规格惰轮导向滑轮结构设计

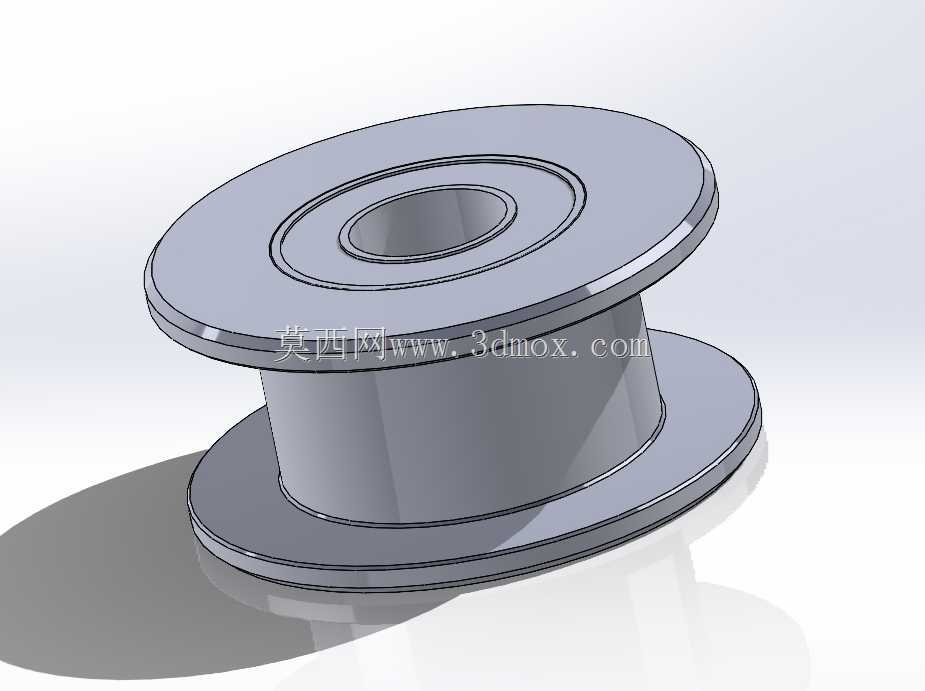

　　这类带双侧挡边的惰轮结构，在同步带传动布局里承担着张紧、导向、改向的核心作用，尤其是GT2齿形对应的传动场景，常见于桌面级精密传动设备、小型线性运动模组、轻型输送机构的传动链路中，区别于主动同步轮的动力输入功能，惰轮本身不传递扭矩，核心作用是调整同步带的包角、补偿带体安装后的松弛量、规避传动路径上的结构干涉，让同步带的运行轨迹更贴合设计预期，避免带体在高速往复运动中出现跳齿、跑偏、异常磨损的问题。从结构设计逻辑来看，这款惰轮采用了一体成型的双侧凸缘挡边结构，挡边的外径大于带轮的工作外径，凸起的边缘刚好卡在同步带的两侧，能从根本上限制同步带在运转过程中的轴向窜动，不需要额外加装挡圈类限位零件，减少了装配环节的零件数量，

　　也降低了长期运转后挡圈松脱的故障风险。中间的通孔为轴承安装位，设计时需要匹配标准滚动轴承的外径公差，安装时将轴承压入轮体中心孔，再通过销轴将整个惰轮固定在设备的安装支架上，轮体可绕销轴自由转动，转动过程中轮体的工作圆柱面与同步带的带背或者齿面接触，随同步带的运动被动转动，不会额外增加传动链路的阻力。尺寸边界上，这款惰轮的最大外径为18mm，中心安装孔适配5mm直径的安装轴，轮体的总宽度为8.6mm，中间缠绕同步带的工作槽宽度为7mm，这个尺寸刚好适配宽度6mm的标准GT2同步带，安装时需要注意预留轴向的窜动间隙，一般控制在0.1mm到0.2mm之间，既不能间隙过大导致带体跑偏，也不能间隙过小导致轮体转动卡滞。在实际选型应用中，

　　这类惰轮的安装位置需要根据传动布局计算确定，通常布置在同步带的松边一侧，张紧力的调整可以通过改变惰轮的安装位置实现，不需要挪动主动轮和从动轮的固定位置，对于紧凑型的设备结构来说，这种张紧方式能大幅节省安装空间，不需要额外设计张紧调节座。轮体的工作表面粗糙度需要控制在Ra1.6以下，过于粗糙的表面会加速同步带的磨损，过于光滑的表面又容易导致带体打滑，设计时一般会对工作圆柱面做精车处理，保证表面的平整度和粗糙度符合传动要求。另外双侧挡边的过渡位置做了微小的圆角处理，避免尖锐的棱边刮伤同步带的侧边，很多早期的惰轮设计忽略了这个圆角细节，设备运行一段时间后同步带侧边会出现起毛、断裂的问题，大幅缩短同步带的使用寿命。在三维建模过程中，

　　这类零件需要重点关注几个尺寸的公差配合：中心轴承安装孔的公差要选用H7级精度，保证和轴承外圈的过渡配合，压装时不会出现过松打滑或者过紧导致轴承变形的问题；挡边的内径尺寸要比工作槽的宽度大0.2mm左右，形成自然的导向倒角，方便同步带安装时顺利滑入工作槽；轮体的两端面要保证和中心孔的垂直度，否则安装后轮体会出现偏摆，导致同步带在运转过程中持续蹭到一侧挡边，产生异常噪音和磨损。这类惰轮除了应用在同步带传动场景，也可以作为轻型负载的导向滑轮使用，比如细钢丝绳、尼龙绳的导向机构，只要负载在轮体的承载范围内，都可以替换使用，不过要注意不同应用场景下的轮体材质选择，传动用的惰轮一般选用铝合金或者POM材质加工，铝合金材质的刚性好、转动惯量低，适合高速运转的场景，POM材质的自润滑性好、噪音低，适合对噪音控制有要求的办公设备或者家用小型设备。安装时还要注意销轴的固定方式，一般采用轴用挡圈或者顶丝固定，保证销轴不会随轮体一起转动，避免销轴和安装支架之间出现磨损，长期使用后如果发现惰轮转动有卡滞或者异响，只需要更换中心的轴承即可，轮体本身只要没有出现挡边变形、工作表面磨损的情况，都可以重复使用，维护成本很低。在传动链路设计时，还要注意惰轮的包角不能过小，一般要求同步带和惰轮的接触包角不小于30度，否则会导致接触面积不足，张紧效果打折扣，同时也会加剧轮体局部的磨损，多个惰轮组合使用时，要合理分配每个惰轮的位置，避免同步带出现反复弯折的情况，减少带体的疲劳损伤。
