SBR16S型16mm直径直线导轨结构

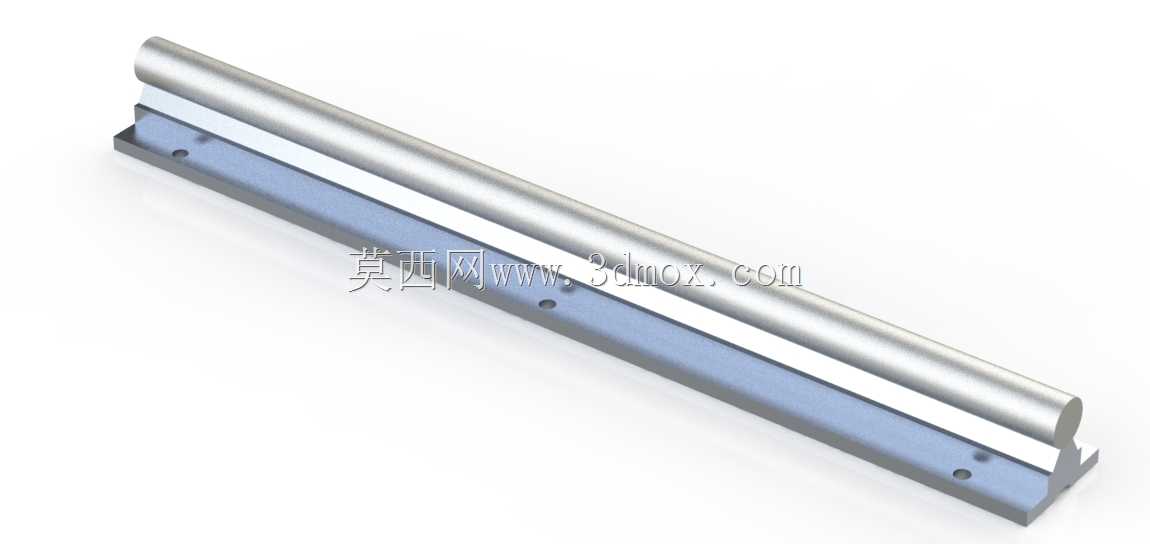

　　在非标自动化设备、小型输送线、点胶工位、3D打印运动轴这类需要精准线性往复运动的场景里，导向部件的选型直接决定了整套运动机构的运行精度与使用寿命，SBR16S作为16mm规格的开口型直线导轨单元，是轻载线性运动场景里应用频次极高的一类标准件。这款导轨采用圆柱光轴搭配铝制支撑基座的组合结构，区别于传统方形滚珠直线导轨的高刚性重载定位，它的设计思路更偏向轻载、快装、低成本的线性导向需求，光轴部分采用轴承钢精加工后做表面淬硬处理，表面粗糙度控制在适合滑块滚动运行的区间，硬度能够满足日常往复滚动摩擦的损耗要求，避免长期运行后出现表面拉伤、点蚀的问题。支撑基座采用铝合金挤压成型，沿长度方向做了与圆柱光轴完全贴合的圆弧承托槽，

　　光轴嵌入槽内后不会出现径向转动，基座上预留的沉头安装孔可以直接通过内六角螺丝固定在设备的安装基准面上，不需要额外加工复杂的定位槽，对于设备厂的装配工人来说，只需要拉表找正光轴的直线度就可以完成安装，相比方形导轨需要研磨安装基准面的操作，能够节省大量的装配调试时间。从安装边界来看，这款导轨的基座宽度、光轴中心到安装面的高度都有统一的行业标准尺寸，选型时不需要额外核对非标准的安装干涉尺寸，配套的开口型滑块可以直接从光轴的任意端套入，滑块内部的滚珠与光轴表面做滚动接触，运行阻力小，在低速往复运动的场景下不会出现爬行现象，很多桌面级的小型自动化设备，比如桌面点胶机、小型激光打标机的Y轴运动导向，都会选用这个规格的导轨，

　　它的负载能力能够满足几公斤到十几公斤的运动负载需求，完全覆盖小型工位的运动负载要求。在实际设备维护场景中，这类导轨的维护成本也更低，光轴表面如果附着了少量粉尘、切削碎屑，只需要定期擦拭干净后涂抹少量润滑脂就可以保持顺畅运行，不像封闭式方形导轨一旦进入碎屑就容易出现滑块卡顿、滚珠磨损的问题，在一些环境洁净度不高的加工辅助工位，比如小型工件的移栽工位、工装板的导向工位，这种开放式的圆柱导轨反而比封闭式导轨的适应性更强。设计这款导轨的三维模型时，需要重点还原光轴与铝基座的配合关系，沉头孔的位置与深度要和实际标准件尺寸完全一致，光轴的端部倒角、基座两端的安装避让位都要准确还原，避免在做设备整体装配干涉检查时出现误判，

　　很多结构工程师在做小型设备的方案设计时，会直接调用这类标准导轨模型来搭建运动轴的整体框架，快速验证运动行程内是否存在结构干涉，不需要从零开始绘制导轨的每一处细节，能够大幅缩短方案设计的周期。要注意的是，这类导轨在安装时需要两根平行搭配使用，单根导轨无法承受倾覆力矩，所以在三维装配设计时要预留两根导轨的平行安装空间，滑块的安装面要保持在同一水平高度，避免运行过程中出现滑块卡滞的问题，在一些行程较短的运动场景里，也可以单根导轨搭配导向轴支座做悬臂使用，但这种安装方式的负载能力会大幅下降，只适合极轻载的检测工位、探针移动工位使用。从功能特性上来说，SBR16S导轨的导向精度能够满足大部分普通自动化工位的重复定位要求，虽然精度等级不如高精度的方形滚珠导轨，但对于不需要微米级定位精度的普通移栽、输送、上下料工位来说，它的精度完全够用，而且采购成本仅为同规格方形导轨的三分之一左右，性价比优势非常明显，这也是它在中小设备厂被广泛应用的核心原因。很多刚入行的结构工程师在选型时容易混淆导轨的规格型号，SBR后缀的数字代表的就是配套光轴的直径，16S对应的就是16mm直径的光轴，对应的滑块内孔尺寸也要匹配16mm的直径，在三维建模时要严格按照标准尺寸来绘制配合公差，光轴与基座的配合采用过盈配合，避免光轴在基座内出现窜动，滑块与光轴的配合采用间隙配合，保证滑块能够在光轴上顺畅滑动无卡滞。
