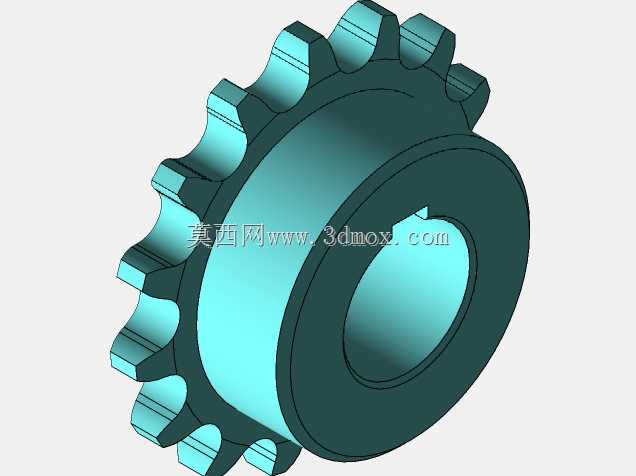

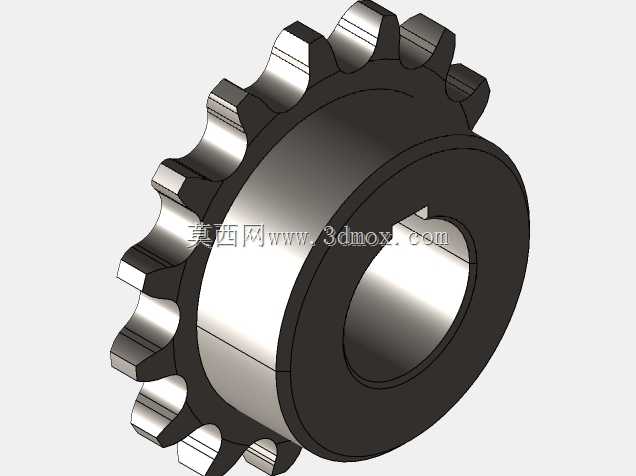

十五齿键槽连接式工业传动链轮结构

　　在常规链传动系统的选型与结构设计环节，链轮作为和链条直接啮合传递扭矩的核心零件，其结构合理性直接决定整套传动机构的运行寿命、传动效率与噪音水平。这款十五齿的链轮结构，采用单排齿形设计，内孔集成标准平键槽，适配35mm直径的安装轴径，主要面向中小载荷的工业传动场景，常见于轻工输送线、小型农机传动组、包装设备进给机构、自动化分拣线的动力传递单元中，这类场景通常对传动比稳定性有一定要求，同时需要兼顾安装便捷性与后期维护的便利性，不需要复杂的胀套连接结构，平键配合顶丝的固定方式就足以满足使用需求。

　　从设计思路来看，这款链轮的齿形参数完全匹配对应节距的标准滚子链，齿廓采用三圆弧一直线的标准齿形设计，在建模过程中严格控制齿面的工作段曲率，保证链条滚子进入和退出啮合时不会出现卡滞、冲击过大的问题，齿顶部分做了微小的倒角处理，避免装配过程中齿尖磕碰损伤，也能减少链条在高速运转时的多边形效应带来的跳动冲击。轮体部分采用辐板式简化结构，没有多余的减重孔设计，一方面是因为小尺寸链轮本身重量有限，不需要额外做减重处理，另一方面实心辐板的结构刚性更好，在频繁正反转的传动场景下不会出现辐板变形导致的齿形错位问题。内孔的键槽尺寸严格遵循平键连接的国标公差要求，键槽侧面的粗糙度控制在合理区间，保证键连接的配合精度，既不会因为间隙过大出现传动冲击，也不会因为过盈量太大导致装配困难。

　　从安装边界来看，这款链轮的轴向厚度匹配对应单排链条的内节宽度，安装时需要保证链轮的径向跳动和端面跳动在公差允许范围内，两配对链轮的共面度需要控制在合理区间，避免链条出现偏磨、掉链的问题。轮体的外径尺寸根据十五齿的齿数与对应链条节距计算得出，在做设备整体结构布局时，需要预留出链条包角对应的空间，同时要考虑链轮外侧的防护罩安装位置，避免运动部件外露带来的安全隐患。在实际使用场景中，这类小齿数链轮通常作为主动轮使用，搭配大齿数从动轮实现减速传动，相比齿轮传动，链传动的中心距适应范围更广，不需要严格的中心距公差控制，在多粉尘、有少量油污的车间环境下适应性更强，不需要像齿轮传动那样做完全密封的润滑腔体，定期补涂润滑脂就可以满足长期运行需求。

　　建模过程中，齿形的参数化生成是核心环节，先通过计算得出齿沟圆弧半径、齿沟角、工作段直线长度、齿顶圆弧半径等核心参数，再通过圆周阵列生成全部十五个轮齿，之后对齿根位置做圆角过渡处理，减少应力集中，避免长期交变载荷下出现齿根断裂的问题。内孔与键槽的建模严格遵循安装轴的配合公差，在装配环境下可以直接和对应直径的轴、平键完成配合约束，不需要额外调整尺寸。轮体的端面没有做多余的装饰性结构，所有结构特征都服务于功能需求：轮毂部分的轴向长度足够保证和轴的接触面积，避免运行过程中出现偏摆，轮毂和辐板的过渡位置做了圆角处理，减少加工过程中的应力集中，也能提升零件的整体结构强度。

　　在设备选型匹配时，需要注意这款链轮适用的链条型号，确认节距、滚子直径参数完全匹配，同时根据传递的扭矩大小核算键连接的挤压强度，确认平键的长度和型号满足载荷要求，避免出现键被剪断或者键槽压溃的问题。如果用于高速传动场景，可以在建模完成后对轮体做动平衡仿真，去除多余的不平衡量，降低运转时的振动水平。这类标准结构的链轮，加工工艺通常采用45号钢毛坯锻造或者圆钢下料，经过车削加工内孔、外圆和端面，再通过滚齿或者铣齿加工出齿形，之后进行齿面高频淬火处理提升耐磨性，最后做发黑或者镀锌的表面处理提升防锈能力，完全适配常规机械加工厂的加工工艺，不需要特殊的加工设备就可以完成生产。
