Arduino开源机器人甲壳虫承载安装底板

　　做开源教育机器人结构设计快八年，经手的小型移动机器人底盘承载板少说也有几十款，这款适配DFRobot甲壳虫主控的安装底板，是我见过在小尺寸教育机器人场景里把安装冗余、结构强度、空间利用率平衡得比较到位的设计。先从实际应用场景说，这类底板主要面向中小学科创教育、高校机器人工程专业入门实训、个人DIY小型轮式/履带式移动机器人项目，很多入门开发者第一次做移动机器人，最容易踩的坑就是主控板安装位和传感器、驱动模块的位置干涉，要么是螺丝孔对不上要反复打孔，要么是走线空间留得不够，杜邦线挤在一块容易被运动部件磨破，这款底板在设计之初就把这些入门场景的常见问题考虑进去了。

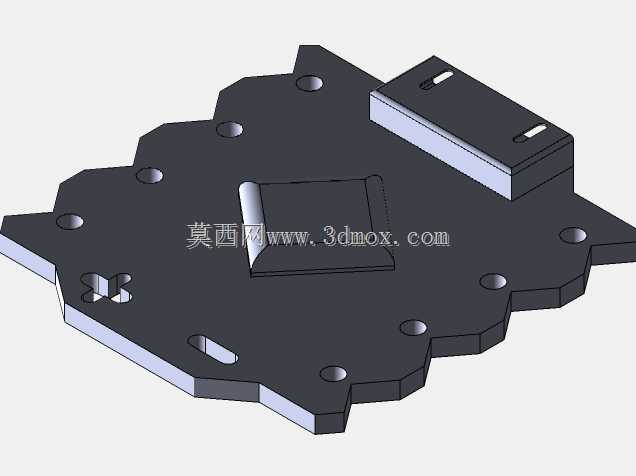

　　从结构功能上看，整个底板采用异形轮廓切边设计，没有采用常规的方正矩形板，边缘做了多段内凹和外凸的切角，一方面是为了适配甲壳虫机器人的仿生外壳轮廓，装完外罩之后不会出现板件突出外壳的情况，另一方面外凸的位置刚好预留了轮轴安装、红外传感器挂载的空间，内凹的位置则是给走线、侧边的碰撞开关留足了活动余量。板面上的安装孔做了两类区分，一类是沉头通孔，主要用来固定主控板、电池盒、电机驱动模块这些核心部件，沉头深度刚好能把M2螺丝的帽完全藏进去，不会出现螺丝帽突出板面刮蹭上层模块或者电池的问题；另一类是长条形的腰型孔，分布在板面的几个边角位置，这类孔是给后期加装拓展模块留的调节余量，比如要加装灰度传感器、机械臂小支架的时候，不需要重新打孔，只要调整腰型孔里的螺丝位置就能微调安装位置，对入门开发者来说容错率高很多。

　　设计思路上，这款底板没有一味追求轻薄，板厚选的是常规3D打印FDM工艺容易成型的2mm厚度，既不会因为太薄导致装完电池和主控之后板面中部下弯，也不会因为太厚增加整车的自重，影响小型机器人的续航和动力表现。板面中间的方形凸台是专门给甲壳虫主控板预留的定位槽，主控板放上去之后刚好卡在凸台里，拧螺丝的时候不会出现板件移位的情况，哪怕是新手第一次组装，也能快速对准安装孔，不用反复调整位置。侧边凸起的矩形安装位是专门给蓝牙模块或者无线串口模块留的，这个位置刚好在主控板的串口排针上方，模块插上去之后不会和底板干涉，而且天线部分朝外，不会被金属部件遮挡信号，之前做过的几款底板把无线模块位置放在板面中间，经常被上方的电池挡住信号，遥控的时候经常断连，这个位置的选型考量确实贴合实际使用的痛点。

　　再说到安装边界的问题，整个底板的最大外轮廓尺寸控制在100mm见方以内，适配市面上绝大多数的小型差速驱动电机架，轮距的安装孔位刚好兼容常见的N20减速电机安装间距，不需要额外做转接件就能直接把电机固定在底板下方。底板下方预留了10mm左右的离地间隙安装位，装完万向轮之后，板面最低处离地面的距离足够过常规的3cm高度障碍，不会出现底板刮蹭赛道地面的情况。板面的走线槽虽然没有做明槽，但是几个模块的安装位之间都留了3mm左右的间隙，杜邦线可以从间隙里走到背面，不会堆在板面上方影响外壳的安装，之前很多新手组装的时候把线都堆在板面上，最后装外壳的时候压断线，这个间隙设计刚好规避了这个问题。

　　从实际使用的耐久性角度看，整个板件的棱角都做了R1的圆角处理，没有尖锐的直角，一方面是3D打印的时候不会出现边角翘曲的问题，另一方面组装的时候也不会划手，对学生群体使用来说更安全。几个受力比较大的安装位，比如电机固定孔、万向轮安装孔的位置，都做了局部加厚的凸台，拧螺丝的时候不会因为用力过大把板件拧裂，之前用过不少薄底板，拧电机螺丝的时候稍微用点力就把孔位撑裂，整个板就废了，这种局部加厚的设计在不增加整体重量的前提下，提升了关键受力位置的结构强度，很适合入门项目反复拆装调试的使用场景。

　　另外这款底板的拓展性也留足了空间，除了核心部件的固定孔位，板面上多余的几个通孔是给后续加装巡线传感器、超声波模块支架留的，不需要额外打孔就能直接固定支架，做循迹、避障类的实训项目的时候，不用再对板件做二次加工，对教学场景来说，能减少很多课前准备的工作量，也能让学生把更多精力放在程序调试上，而不是反复加工结构件。
