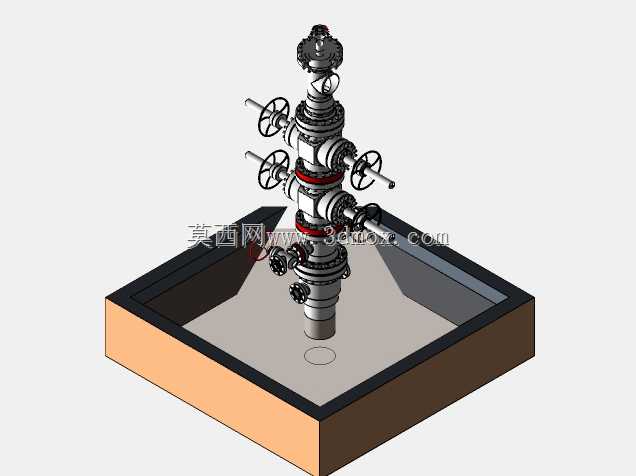

石油开采用11英寸3000Psi井口装置结构

　　这套井口装置主要应用于陆上油气开采作业场景，适配11英寸套管规格、3000Psi额定工作压力的生产井，是油气井地面控制流程的核心枢纽设备，承担着井筒压力管控、产出介质导流、井下作业通道提供的核心作用。从现场安装边界来看，装置底部直接与井口套管头法兰对接，安装基础为高出地面的混凝土井坑基座，基座预留的安装空位与装置底部法兰尺寸完全匹配，安装时需保证装置整体垂直度偏差不超过千分之三，避免后续阀门操作、管线对接出现应力集中问题。整套装置的结构设计遵循API 6A井口设备规范，从下至上依次集成了套管连接段、多级闸阀组、节流控制模块、顶部测压接口，侧向分布的手轮操作机构全部预留了足够的操作空间，

　　现场作业人员无需额外辅助工具即可完成阀门的启闭调节，手轮的操作高度符合现场作业的人体工程学要求，常规站立状态下即可完成所有侧阀的操作动作。设计过程中，针对3000Psi的高压工况，所有承压本体的流道部位都做了等通径圆滑过渡处理，避免介质高速流动时在流道拐角处形成冲蚀磨损，法兰连接部位全部采用金属密封加橡胶密封圈的双重密封结构，既可以承受高压下的密封比压，也能适应现场温度变化带来的密封件形变。装置上分布的多个阀门分别承担不同功能：主通路上的平板闸阀用于控制井筒产出介质的主通路开关，侧向的翼阀用于连接压井管线、洗井管线或者生产计量管线，顶部的小口径阀门用于压力监测、药剂注入或者井下作业时的工具下入通道。从结构细节来看，

　　所有阀门的阀杆都采用了倒密封设计，当阀门处于全开状态时，阀杆台肩与阀盖密封面贴合，即使阀杆密封件出现轻微渗漏，也可以在带压状态下完成密封件的更换，无需停井泄压，大幅降低现场作业的停产损失。装置的整体外形布局充分考虑了现场运输与吊装需求，所有侧向突出的阀门手轮在运输状态下可以调整角度避免磕碰，整体重心位于底部法兰中心线上，吊装时无需额外配重即可保持垂直状态，方便现场快速对位安装。在实际生产场景中，这套井口装置既可以用于常规自喷井的生产管控，也可以配合井下管柱完成注水、压裂、酸化等井下作业，不同功能的接口全部采用标准法兰连接尺寸，现场可以根据实际作业需求快速对接对应的作业管线，无需对井口主体结构进行改造。

　　设计时还充分考虑了现场维护的便利性，所有易损的密封件、阀板组件都采用模块化设计，现场出现故障时可以直接更换对应模块，不需要整体拆卸井口装置，大幅缩短维护作业时间。装置外露的金属部件全部做了防腐处理，适应野外露天作业的恶劣环境，能够耐受风沙、雨雪、高低温交替的环境影响，保证长期服役过程中的结构可靠性。从安装尺寸来看，装置底部连接法兰的螺栓孔分布、密封槽尺寸完全符合对应压力等级的行业标准，现场更换时可以直接与原有井口基础对接，不需要重新加工连接部件。手轮的操作力矩经过优化设计，即使在高压差状态下，单人也可以完成阀门的启闭操作，不需要额外加力杆，降低现场作业的劳动强度。流道设计时充分考虑了不同介质的通过性，无论是原油、天然气还是注入的清水、压裂液，都可以在装置内顺畅通过，不会出现积液、积砂的死角，避免长期使用后出现介质沉积堵塞流道的问题。
