NEMA17步进电机适配安装固定连接板

　　做小型自动化设备结构设计的工程师，大概率都跟NEMA17规格的步进电机打过交道，这类42系列步进电机是桌面级3D打印机、小型数控雕刻机、桌面点胶设备、轻载传送带模组里最常用的动力元件，而适配的安装板就是把电机可靠固定到设备机架、运动滑台或者功能模组上的核心衔接零件，少了这个零件，电机输出轴的同轴度、运行时的刚性都没法保证，很容易出现运行抖动、丢步甚至传动件过早磨损的问题。

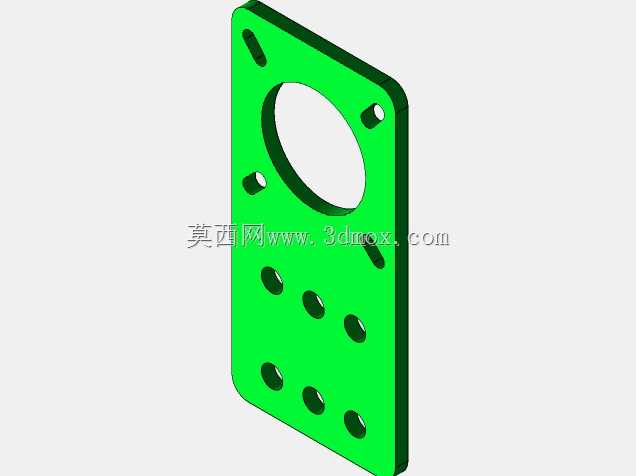

　　这款安装板的设计完全贴合NEMA17电机的安装标准，主体采用平板式结构，板材厚度适配常规M3、M4规格的安装紧固件，不会因为板厚过薄导致锁附时板面变形，也不会因为过厚增加不必要的设备重量、占用多余的安装空间。板面上预留的大尺寸圆形过孔，刚好能容纳NEMA17电机的前端输出轴端盖，让电机安装时端面可以完全贴紧安装板板面，保证电机安装面与安装板平面的垂直度，避免电机输出轴出现偏角，影响后续同步轮、联轴器或者丝杠的传动精度。

　　围绕中心过孔的位置，设计了对应NEMA17标准安装孔距的两个沉头安装孔，孔位间距严格匹配42mm步进电机的安装孔中心距，沉头结构可以让螺丝锁附后头部完全埋入板面，不会在安装板另一侧突出，避免后续安装其他零件时出现干涉。除了电机本身的安装孔位，板面上还排布了多组不同间距的通孔，这些孔位是用来将安装板整体固定到设备型材机架、滑台安装面或者其他功能结构上的，多组孔位的设计可以适配不同孔距的铝型材安装需求，不用额外在型材上打孔攻丝，直接用配套的T型螺栓和法兰螺母就能完成固定，大幅降低现场装配的调整难度。

　　板体边缘做了圆角过渡处理，没有尖锐的直角毛刺，一方面是避免装配时划伤操作人员的手部，另一方面也能减少安装板与周边管线、其他结构件发生剐蹭的概率，在空间紧凑的小型设备内部，这种细节处理能减少很多不必要的装配干涉问题。板面的上下两端还设计了两个长条形的调节腰孔，这两个腰孔是用来做安装位置微调的，比如用同步带传动的结构里，松开腰孔的固定螺丝就可以小范围调整电机的安装位置，实现同步带张紧度的调节，不用额外设计张紧轮结构，能进一步简化小型设备的整体结构，压缩设备的制造成本。

　　从实际使用场景来看，这款安装板除了常规的电机固定用途，还可以作为小型传动模组的端盖使用，比如在轻型直线滑台的端部，用这个安装板固定步进电机，同时承接丝杠端部的支撑，一块板同时实现两个功能，能减少零件数量，降低装配的复杂度。设计这类安装板的时候，最核心的考量就是孔位的位置公差，尤其是电机安装孔的中心距、中心过孔的同轴度，如果孔位偏差超过0.1mm，电机锁附之后就会出现别劲的情况，电机运行时的阻力会大幅增加，长时间运行还会导致电机温升过高，缩短使用寿命。这款安装板的孔位设计完全遵循行业通用的安装规范，所有安装孔的位置公差都控制在合理范围内，能保证电机安装后输出轴的转动顺畅，没有额外的径向负载。

　　另外，板体的材质选择上，常规使用场景下可以选用6061铝合金板材做阳极氧化处理，重量轻、防锈能力强，而且有足够的结构强度，不会因为电机运行的振动出现板面变形；如果是成本敏感的应用场景，也可以选用冷轧钢板做喷塑处理，结构刚性更好，成本更低，完全能满足轻载场景下的使用需求。在做三维建模的时候，这类安装板的建模逻辑也很清晰，先绘制板体的外轮廓草图，再依次排布各个功能孔位，注意给沉头孔、腰孔设置合理的尺寸公差，同时要预留足够的扳手操作空间，避免锁附螺丝的时候扳手跟周边结构干涉，很多新手工程师做设计的时候经常忽略扳手空间的问题，导致零件加工完成后没法顺利装配，这点在这类安装零件的设计里尤其需要注意。

　　从安装边界来看，这款安装板的整体外轮廓尺寸紧凑，安装后不会超出NEMA17电机的外轮廓太多，在空间受限的小型设备内部，能最大化节省安装空间，不管是垂直安装、水平安装还是侧装，都能保证固定的可靠性，多组固定孔位的设计也让它的适配性更强，不用针对不同的安装机架重新设计孔位，能大幅缩短设备开发的周期，减少非标零件的种类，降低后续的备件管理成本。在实际装配的时候，只需要先把电机用螺丝固定到安装板上，再通过安装板上的固定孔把整个组件锁到设备的对应位置即可，装配流程简单，对装配人员的技术要求不高，很适合批量生产的小型自动化设备使用。
