五十铃NLR轻卡底盘与驾驶室结构设计

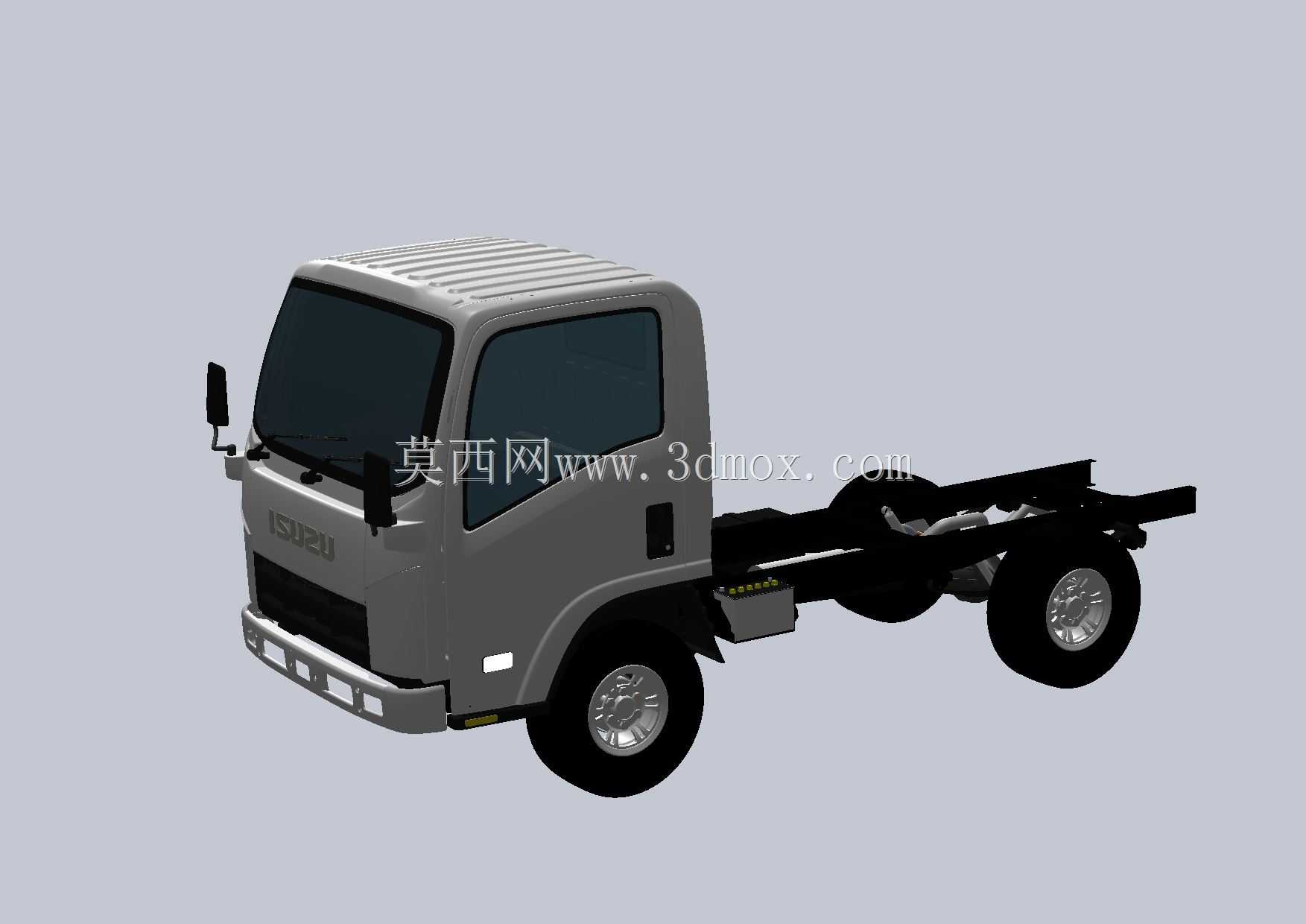

　　在城配物流、市政改装、短途货运领域，轻卡底盘是各类上装改装的核心承载基础，本次呈现的五十铃NLR轻卡基础结构，完整还原了驾驶室与裸底盘的装配状态，可作为各类上装开发、整车结构验证、改装方案设计的基础参考。从实际工程应用场景来看，这类窄体轻卡主要适配城市限高限宽路段的通行需求，窄体驾驶室的宽度控制在1.7米级，能够轻松穿行老城区街巷、地下装卸货通道，适配最后一公里配送、市政作业车辆改装、小型专用设备搭载等多元场景，不管是加装厢式货厢、冷藏保温舱，还是改装高空作业臂、环卫作业装置，都需要基于裸底盘的安装边界做结构匹配。从结构设计思路来看，该模型完整保留了驾驶室本体、车架纵梁、前后车桥、车轮总成、燃油箱、踏板与外饰附件的装配关系，

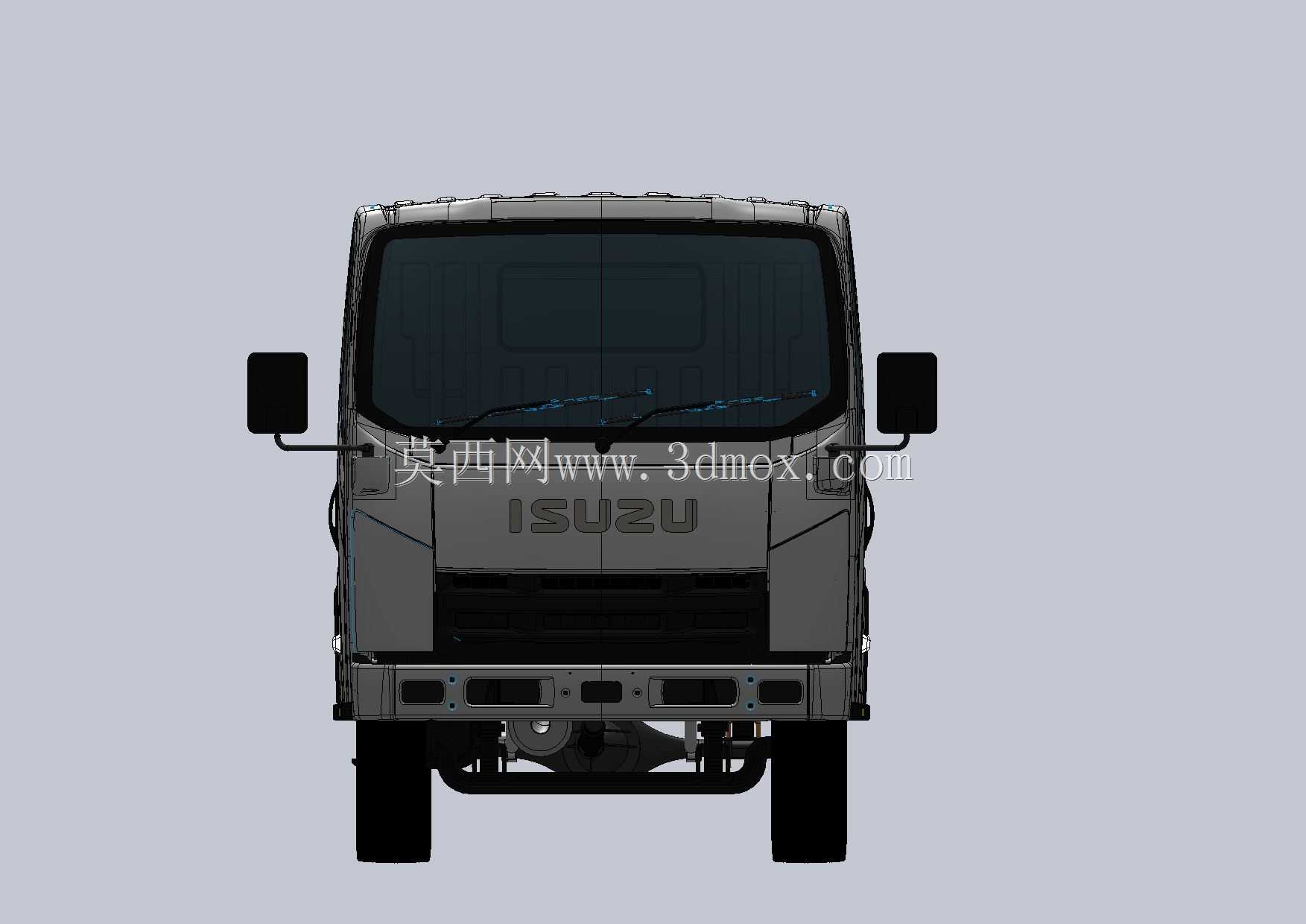

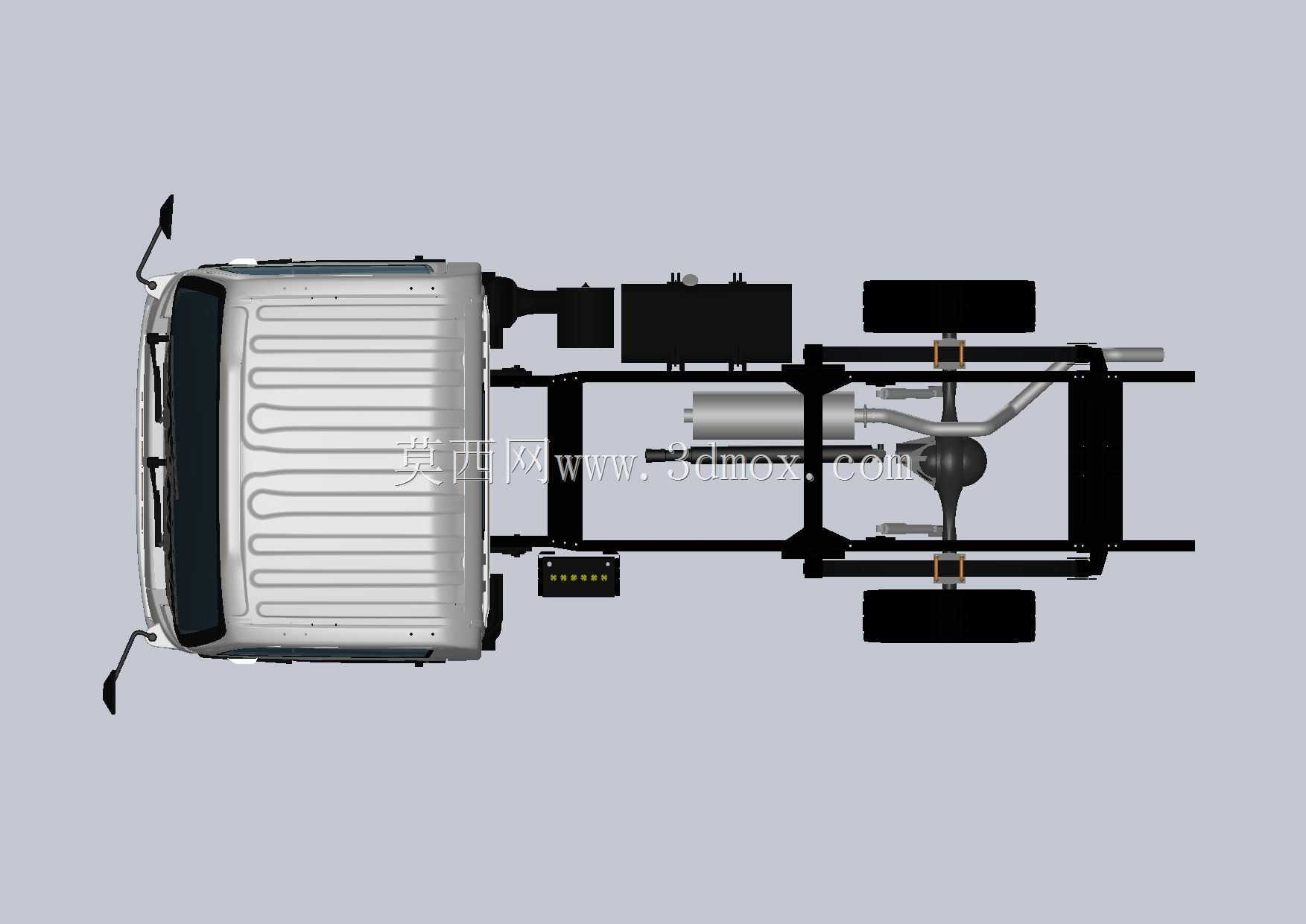

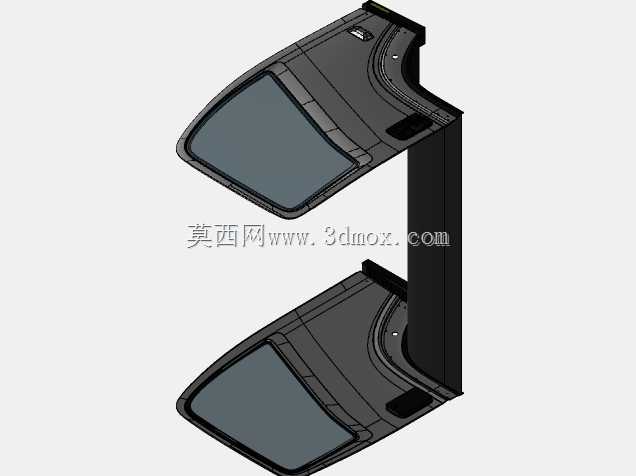

　　驾驶室采用平头短前悬设计，最大化压缩车头长度占比，将更多轴距空间留给上装安装区域，这也是日系轻卡一贯的空间利用率设计逻辑——在合规整车长度限制下，尽可能拓展上装可利用的车架长度，提升载货或改装设备的搭载能力。车架部分采用等截面直通纵梁结构，纵梁上预留了标准化的安装孔位，可直接匹配各类上装的固定支架，不需要额外在纵梁上做大规模打孔改造，降低改装阶段的结构强度损耗；前后悬架的安装位置、板簧座的接口尺寸、车桥与车架的相对位置都做了精准还原，在做上装载荷分布计算时，可以直接参考这些硬点参数，避免出现轴荷分配不合理导致的行驶稳定性问题。驾驶室部分的细节还原覆盖了前挡风玻璃、侧窗、外摆式后视镜、前格栅、保险杠、上下车踏板等外饰结构，

　　驾驶室与车架的连接悬置位置也做了明确呈现，在做改装设计时，需要注意驾驶室翻转的运动边界，避免上装前部结构与驾驶室后围产生运动干涉，尤其是加装冷藏机组、工具舱等前部附属结构时，必须预留足够的安全间隙。从安装边界来看，裸底盘状态下车架上平面的离地高度、车架外侧的宽度尺寸、前后轮的轮距参数、后悬的长度范围都有明确的结构体现，燃油箱布置在车架右侧纵梁外侧，蓄电池、储气筒等底盘附件的位置也做了还原，在布置上装的附属部件时，需要避开这些原有底盘部件的安装空间，同时兼顾管线走向的合理性，避免出现管线与运动部件干涉的问题。在实际工程设计中，这类基础底盘模型可以大幅缩短前期方案验证的周期，不需要从零开始搭建底盘基础结构，

　　设计人员可以直接在该模型基础上叠加货厢、专用作业装置等上装结构，快速完成整车装配校验，检查各部件之间的静态间隙与动态运动干涉，同时也能用于整车质心位置的初步核算，评估不同上装配置下的轴荷分配是否符合行驶安全要求。另外，该模型还原的驾驶室人机界面相关外饰结构，也能为外饰改装、标识粘贴、附加灯具安装提供位置参考，比如示廓灯、侧标志灯的安装位置需要符合法规要求，不能与原有外饰结构产生冲突，借助该三维结构可以提前完成安装点的布局规划，减少后期样车改制的反复调整成本。对于商用车改装设计人员、整车结构学习者来说，这类精准还原的裸底盘模型，能够帮助快速理解轻卡的整体结构布局逻辑，掌握平头轻卡的空间分配特点，在做改装方案时能够更精准地把控安装边界，避免出现结构干涉、载荷分布不合理等常见设计问题。
