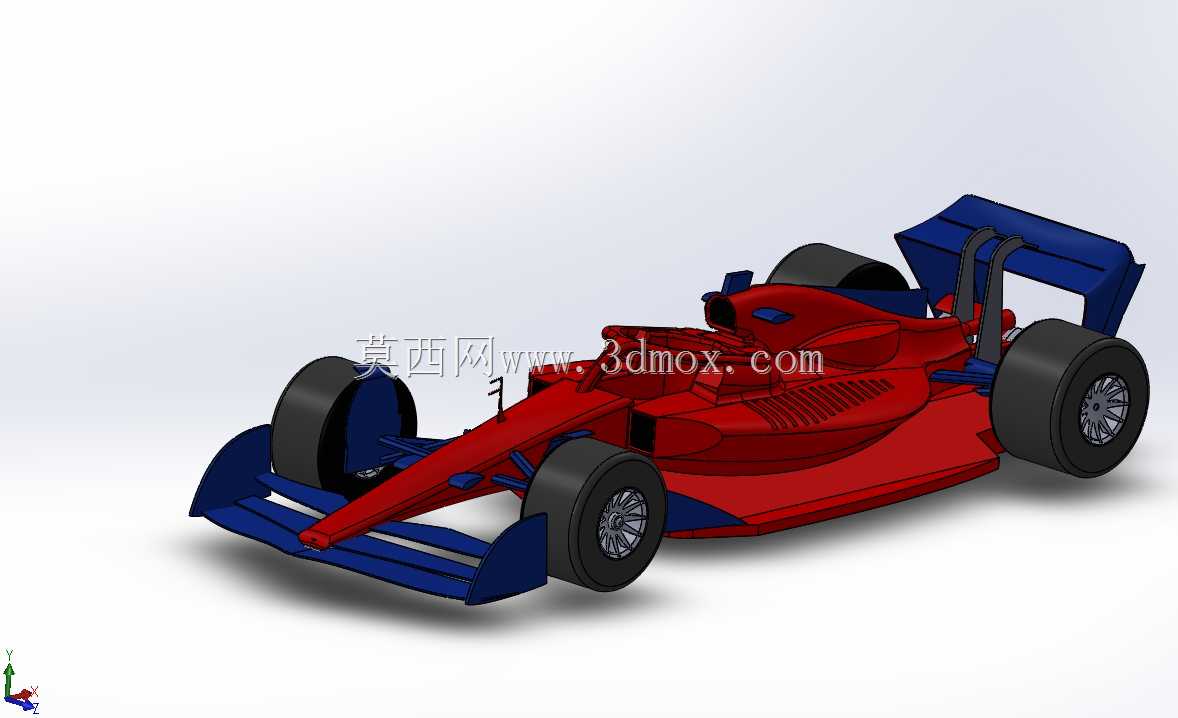

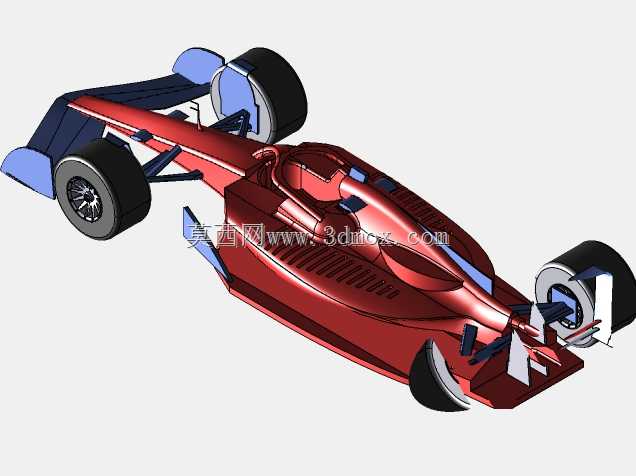

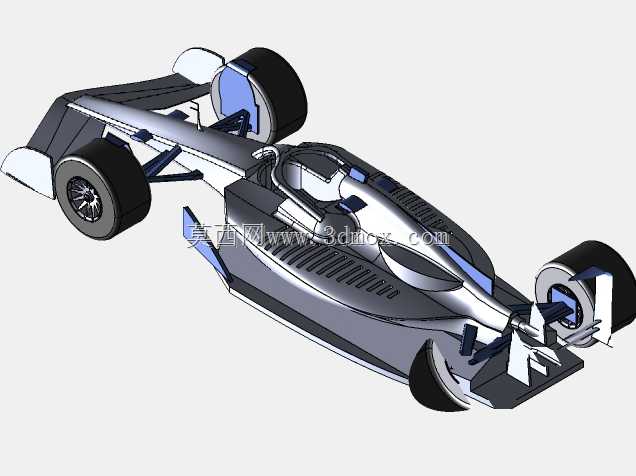

2022款一级方程式赛车实体结构设计

　　这套方程式赛车的三维结构设计，核心围绕场地竞速赛事的实际使用需求展开，从结构布局到空气动力学套件的匹配，都完全贴合专业赛道的行驶工况。在实际赛事应用场景中，这类单座竞速车辆需要在封闭铺装赛道完成高速过弯、长距离直道加速、频繁制动减速等一系列极限操作，因此结构设计阶段首先要平衡的就是下压力与行驶阻力的矛盾关系，前翼的多层翼片结构采用渐变式攻角设计，靠近车身中央的翼片攻角更小，能够引导气流快速通过车身底部区域，两侧靠近前轮的翼片攻角更大，一方面可以为前轮提供足够的下压力，另一方面能够梳理前轮前方的乱流，减少轮胎转动带来的气流湍流动能损失，避免乱流卷入车底影响整体气动效率。

　　车身中部的单体壳结构是整车的核心承载部件，设计时预留了动力单元、冷却系统、油箱以及驾驶舱的安装边界，驾驶舱的轮廓完全符合专业赛事的安全规范，预留了头盔、HANS装置以及六点式安全带的安装空间，单体壳两侧的侧箱结构采用内收式设计，既能够为内部的散热器提供足够的撞风面积，又能减少车身中部的迎风截面积，降低高速行驶时的风阻系数。侧箱上方的进气口采用高位布局，能够避开前轮甩出的乱流区域，保证动力单元的进气效率，同时进气口的边缘做了圆角过渡处理，避免气流在进气口位置发生分离，降低进气阻力。

　　尾部的尾翼采用多段式可调结构，主翼板与副翼板的角度可以根据不同赛道的特性进行调整，在高速赛道可以适当减小翼片攻角，降低尾翼带来的行驶阻力，提升直道尾速；在多弯的低速赛道则可以增大翼片攻角，获得更大的尾部下压力，提升后轮的抓地极限，保证过弯时的车身稳定性。尾翼下方的扩散器结构与车底的平整底板形成完整的气动通道，利用文丘里效应将车底的气流快速抽出，在车身底部形成低压区，进一步提升整车的下压力水平，扩散器的导流片角度经过反复匹配，能够避免气流在扩散器内部发生分离，保证气动效率的稳定性。

　　行走机构的设计同样围绕极限工况展开，前轮的转向节结构预留了刹车卡钳、刹车盘以及轮毂轴承的安装位置，转向拉杆的布局尽量靠近车身内侧，减少外露部件带来的气动阻力，同时转向几何参数经过匹配，保证高速过弯时前轮的侧偏特性处于最优区间，减少轮胎的异常磨损。后轮的宽度大于前轮，能够匹配动力单元输出的大扭矩，避免加速时后轮出现打滑，后轮的悬挂结构采用推杆式布局，将减震器与弹簧布置在车身内部，既能够降低悬挂部件的外露风阻，又能优化车身的重量分布，将更多质量集中在车身中部，提升整车的转动惯量特性，让车辆的转向响应更加灵敏。

　　前鼻锥的结构采用逐渐收窄的设计，能够将前翼引导过来的气流顺畅导向车身两侧以及车底区域，鼻锥的尖端位置做了圆滑处理，避免发生碰撞时对其他车辆或者赛道设施造成过度损伤，同时鼻锥内部预留了碰撞吸能结构的安装空间，能够在发生正面碰撞时通过结构溃缩吸收冲击能量，保护驾驶舱内的人员安全。车身表面的各类小尺寸翼片，比如后视镜支架、侧箱导流板、轮罩边缘的小翼，都经过针对性的气流匹配，能够梳理局部区域的乱流，减少气流对车身稳定性的干扰，比如前轮后方的导流板能够将前轮转动带出的乱流导向车身外侧，避免乱流冲击侧箱以及后轮区域，降低气动阻力的同时提升冷却系统的工作效率。

　　在安装边界的匹配上，整车的所有部件都遵循模块化设计思路，前翼、鼻锥、侧箱、尾翼、悬挂、动力单元等部件都可以单独快速拆卸更换，满足赛事过程中快速维修的需求，各部件的连接位置都预留了标准的安装接口，公差匹配符合专业赛车的装配要求，不会出现部件干涉或者安装间隙不合理的问题。整车的重心高度经过优化，尽量将重量较大的部件比如油箱、动力单元、蓄电池布置在车身较低的位置，降低整车的重心高度，减少过弯时的侧倾幅度，提升车辆的操控稳定性，前后轴的重量分配也经过反复调整，保证在不同载油量、不同轮胎磨损状态下，车辆的转向特性都能保持在中性偏转向过度的区间，符合专业车手的驾驶习惯。
