中型消防车后置水泵安装副车架结构

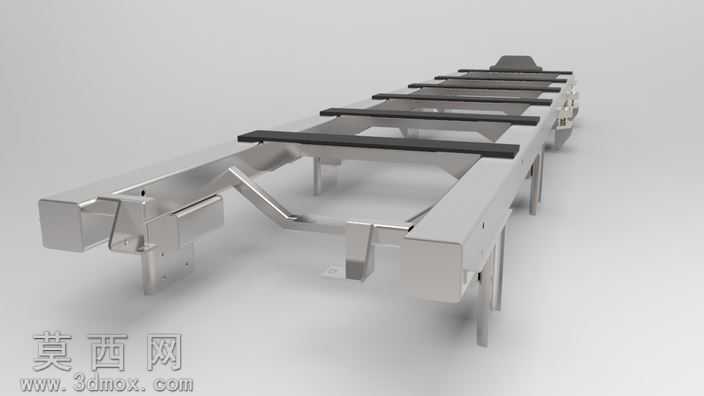

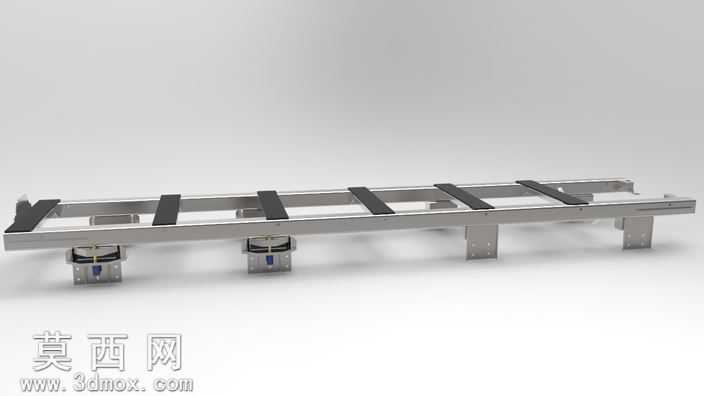

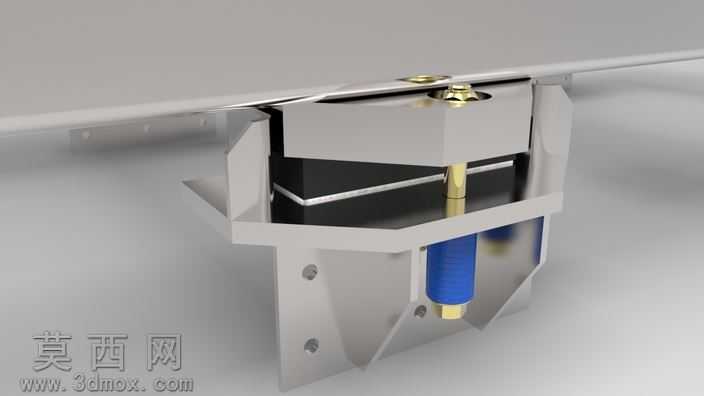

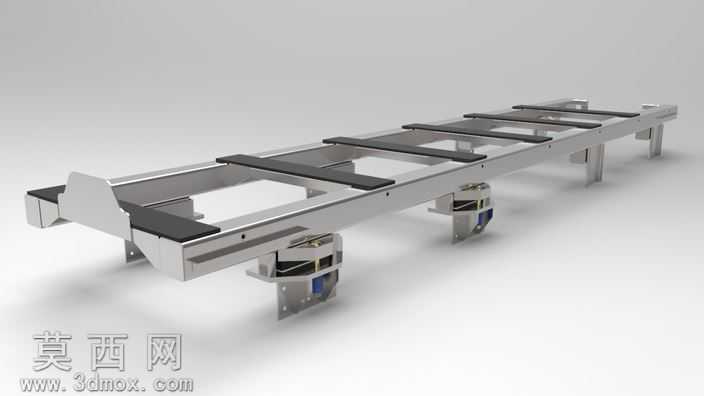

本作品为中型消防车配套设计的副车架三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循专用车底盘改装的设计规范，对副车架的每一处结构细节都做了精准还原。模型整体采用纵梁加横梁的框架式承载结构，两根主纵梁选用变截面高强度钢型材形态，通过多根等间距布置的横梁实现刚性连接，横梁与纵梁的连接位置预留了标准的螺栓安装孔位，可直接与消防车底盘主车架完成固定装配。模型表面赋予了精细的金属材质，纵梁、横梁等承载结构件采用拉丝不锈钢质感的金属材质，表面带有真实的金属反光与细微的加工纹理，上方布置的多块黑色垫板采用防滑橡胶材质，带有哑光磨砂的质感表现，底部的悬挂连接支座则做了镀锌金属的材质区分，不同部件的材质边界清晰，质感表现贴合实际工业产品的真实状态。渲染阶段采用了工作室级别的柔和布光，通过多角度的光源设置凸显出车架结构的立体感，金属部件的高光过渡自然，橡胶部件的漫反射效果真实，整体渲染效果清晰展现了副车架的结构层次与装配关系。设计过程中重点考虑了后置水泵的安装承载需求，副车架后部预留了水泵总成的安装接口与固定点位，结构强度经过针对性强化，可承受水泵工作时产生的振动与载荷，同时副车架的整体高度与宽度尺寸完全匹配中型消防车的底盘参数，不会与底盘原有部件产生干涉。副车架底部集成了与底盘悬挂连接的支座结构，支座上的安装孔位、缓冲结构都做了1:1的还原，可直观展示副车架与主车架的装配逻辑，整套模型结构完整，无缺失的装配部件，各零件之间的装配关系清晰合理，可直接用于消防车改装的结构验证、装配模拟以及后续的工程出图工作，能够为消防车底盘上装的设计研发提供精准的三维参考。
