可倾翻式园林作业双轮拖车结构设计

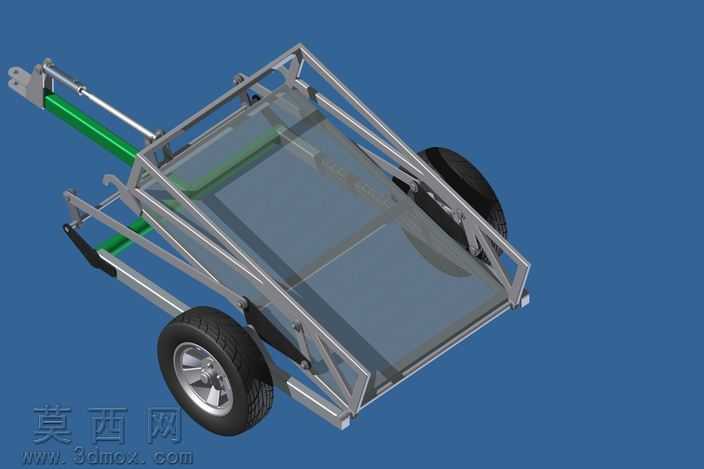

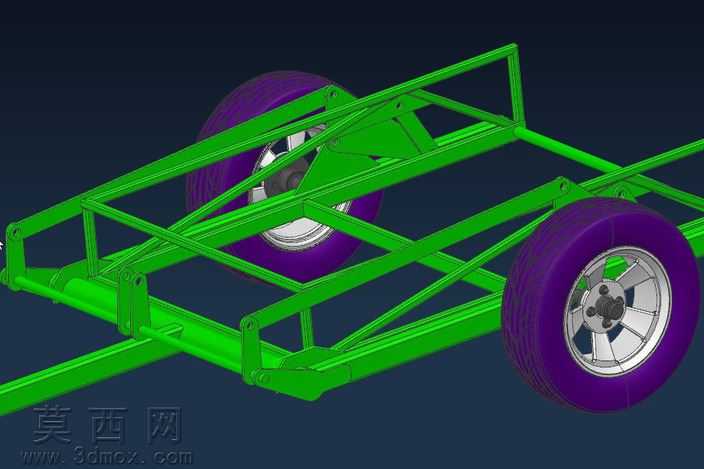

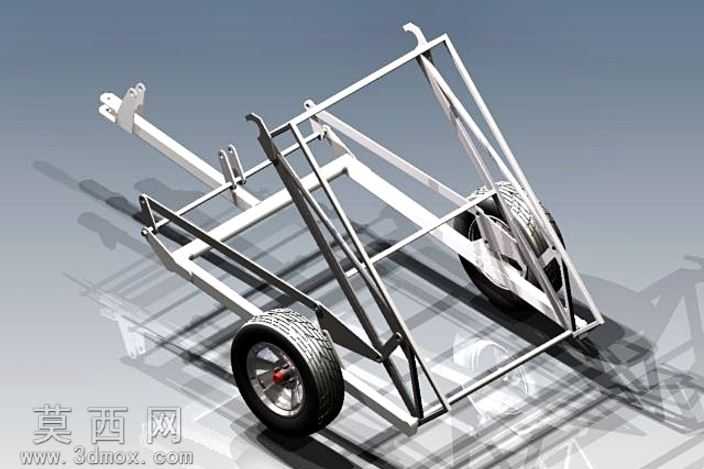

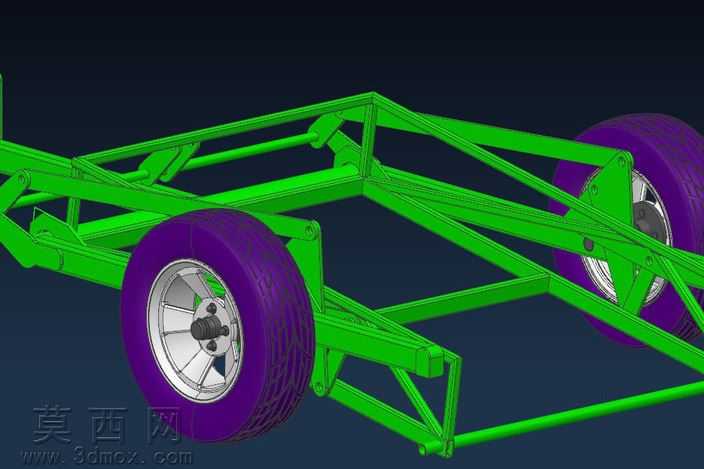

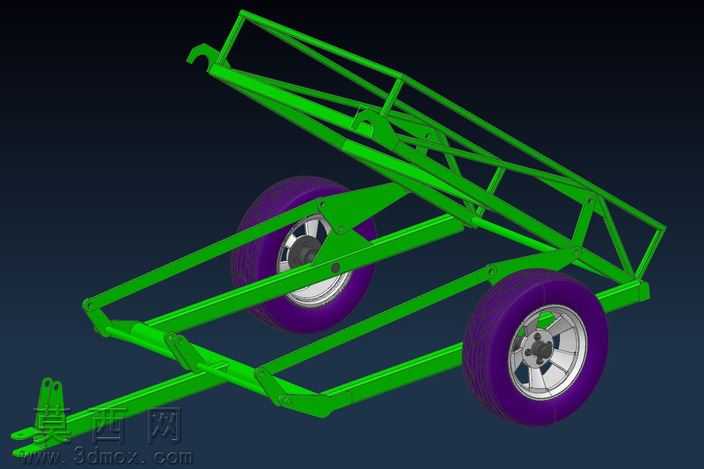

本作品为面向园林轻载运输场景设计的可倾翻双轮拖车三维模型，整体建模过程严格遵循实际农用、园林拖车的生产制造逻辑，在三维建模环境中先完成整体尺寸的参数化定义，确定整车的轴距、拖挂连接点高度、车架整体长宽参数，匹配小型牵引设备的挂接标准，保证后续结构设计的尺寸合理性。建模阶段优先搭建车架主体的框架结构，采用矩形管材作为车架的主体承载构件，通过草图绘制管材的中心线路径，再通过结构构件生成功能快速生成不同规格的管材实体，对管材衔接的位置做相贯线裁剪处理，添加焊接坡口的细节特征，还原真实焊接车架的工艺细节，保证车架结构的受力传递路径清晰，从前端拖挂牵引梁到后部承载框架的载荷传递无结构突变。模型重点还原了倾翻卸料的铰接结构，在车架中部设置铰接转轴，上部承载框架可绕转轴完成抬升倾翻动作，前端设置挂钩式锁止结构，在正常运输状态下可锁止上下框架避免意外倾翻，卸料时解锁挂钩即可借助人力抬升框架完成物料卸载，该结构设计大幅降低了园林作业中卸载落叶、地膜、园土等轻质物料的操作难度，无需人工反复搬运物料。行走系统部分建模还原了充气轮胎与钢制轮毂的装配结构，轮胎部分通过旋转特征生成胎体基础形态，添加胎面花纹的细节特征，赋予橡胶材质的哑光深紫渲染效果，轮毂部分采用多辐条钢制结构，赋予金属镀铬的亮面材质，轮轴位置添加轴承安装位、轴端固定螺栓的细节特征，还原真实车轮的装配关系。渲染阶段采用深色背景突出整车的绿色车架主体，对金属管材部分赋予饱和度适中的绿色涂装材质，调整材质的粗糙度参数模拟工业漆面的半哑光质感，对铰接位置、锁止挂钩、螺栓等活动构件赋予金属原色材质，通过光影调整突出车架的空间结构关系，清晰展示双层框架的铰接位置、牵引梁的延伸结构、轮组的安装位置，让观看者可以直观理解该拖车的倾翻工作原理与整体承载结构。整体设计兼顾了结构实用性与建模细节还原度，所有构件的装配关系符合机械设计的装配逻辑，不存在结构干涉问题，可作为园林小型运输设备设计、小型拖车结构教学的参考模型，也可用于相关产品的方案展示与结构验证。
