Prusa系列PCB加热床结构设计方案

项目分类:3D打印机 发布时间:2024-05-24 ID:751510
  • Prusa系列PCB加热床结构设计方案
  • Prusa系列PCB加热床结构设计方案
  • Prusa系列PCB加热床结构设计方案

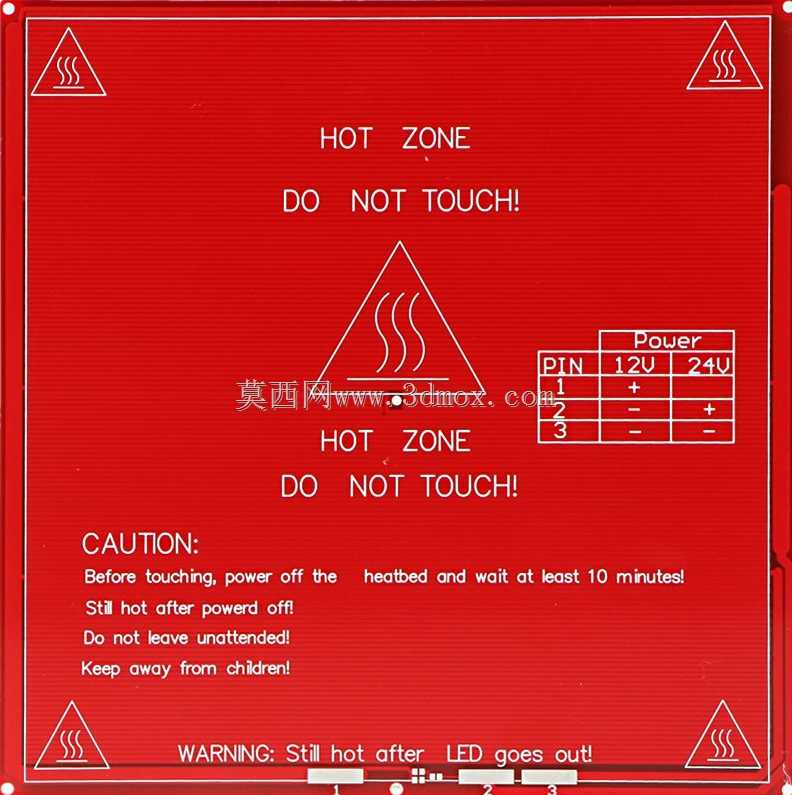

  在桌面级FDM3D打印设备的核心功能部件中,加热床是直接决定首层打印附着力、减少模型翘曲变形的关键结构,本次呈现的PCB加热床结构,适配Prusa系列机型的MK2B与MK1版本安装需求,是面向桌面级熔融沉积成型设备优化的平台加热组件。从实际应用场景来看,这类PCB加热床主要服务于PLA、ABS、PETG等常见热塑性耗材的打印作业,当打印ABS等收缩率较高的耗材时,热床可将平台表面稳定维持在100-110摄氏度区间,让耗材首层挤出后能在恒温界面上完成冷却定型,避免因耗材冷却收缩产生的边角翘曲、模型移位问题;即便是打印收缩率较低的PLA耗材,将热床维持在60摄氏度左右,也能大幅降低首层脱落的概率,提升长时间打印作业的稳定性。

  从功能特性层面来看,这款PCB加热床采用整板覆铜蚀刻的加热线路设计,区别于传统的硅胶加热片粘贴铝基板的结构,PCB基材本身具备良好的结构强度与平整度,加热线路均匀分布在板材内部,通电后整个平台表面的温度差可控制在±3摄氏度以内,不会出现局部过热或者边角温度不足的问题;同时PCB板表面的阻焊层具备一定的耐磨、绝缘特性,日常使用中可以直接搭配美纹纸、PEI贴膜等打印贴面使用,不需要额外做绝缘防护处理。在设计思路上,这款加热床充分考虑了Prusa老款机型的安装兼容性,板材四个边角预留的安装孔位完全匹配MK1、MK2B版本机型的原有支架固定点位,用户替换原有热床时不需要重新打孔或者调整支架位置,

  加热线路的接线端子位置也和原有机型的走线布局完全对齐,不会出现走线干涉、接线长度不足的问题;同时设计阶段就考虑了热胀冷缩带来的尺寸形变,PCB板材选用了高TG值的基材,在反复加热冷却的循环工况下,板材的翘曲量控制在0.2mm以内,长期使用也不会出现平台中部拱起、边角下沉的问题,能始终维持打印平面的平面度要求。从安装边界与尺寸参数来看,这款加热床的有效加热区域完全覆盖Prusa机型250*210mm的标准打印幅面,板材整体外形尺寸比打印幅面单边多出15mm的安装余量,预留的安装孔采用沉孔设计,固定螺丝锁紧后螺丝头部不会突出于热床表面,避免刮损打印贴面或者影响模型放置;加热床的整体厚度控制在2mm,

  相比传统铝基板加硅胶加热片的组合厚度减少了40%,能降低热床整体的热容,让升温速度提升30%左右,从室温升到110摄氏度的时间控制在3分钟以内,同时也能减少热量向下方支架的传导,降低支架结构的热形变风险。在实际装配调试过程中,这类PCB加热床不需要额外加装隔热棉也能维持稳定的温度表现,当然如果追求更低的能耗,也可以在热床背面贴合10mm厚度的硅酸铝隔热棉,进一步减少热量向下散失;接线部分采用螺丝压接的端子设计,相比插拔式端子能避免长期高温使用下的接触不良问题,接线时只需要按照原有线路的正负极对应接入即可,不需要额外修改固件里的热床参数,因为这款热床的电阻值和原厂热床完全一致,设备原有温控系统可以直接适配,不需要重新做PID校准就能获得稳定的温控效果。从长期使用的可靠性角度来看,PCB加热床的加热线路被完全包裹在基材内部,不会出现硅胶加热片长期高温老化后线路外露、短路的风险,表面的阻焊层也能抵御日常打印过程中滴落的耗材腐蚀,即便有耗材熔融后滴落在热床表面,待冷却后也可以直接铲下,不会损伤热床表面结构;同时板材本身的刚性足够,日常维护中拆卸贴面、清理平台时,只要不是用尖锐工具大力敲击,基本不会出现板材开裂、线路断裂的问题,能满足桌面级3D打印设备长期高频次的使用需求。
